BĂNG TỪ DẪN ĐƯỜNG AGV 10 X 6 MM CHÔN SÀN

1. Giới thiệu sản phẩm

Băng từ dẫn đường AGV là vật liệu từ tính chuyên dụng được sử dụng để tạo đường dẫn cho xe tự hành AGV, robot công nghiệp và các thiết bị vận chuyển tự động.

Băng từ được bố trí và chôn xuống sàn theo tuyến đường di chuyển thiết kế. Cảm biến từ trên AGV sẽ nhận biết tín hiệu từ băng từ để xác định và bám theo đường dẫn. Giải pháp sử dụng băng từ chôn sàn được ứng dụng trong các hệ thống AGV cần tuyến đường cố định và môi trường có xe vận chuyển hoạt động thường xuyên.

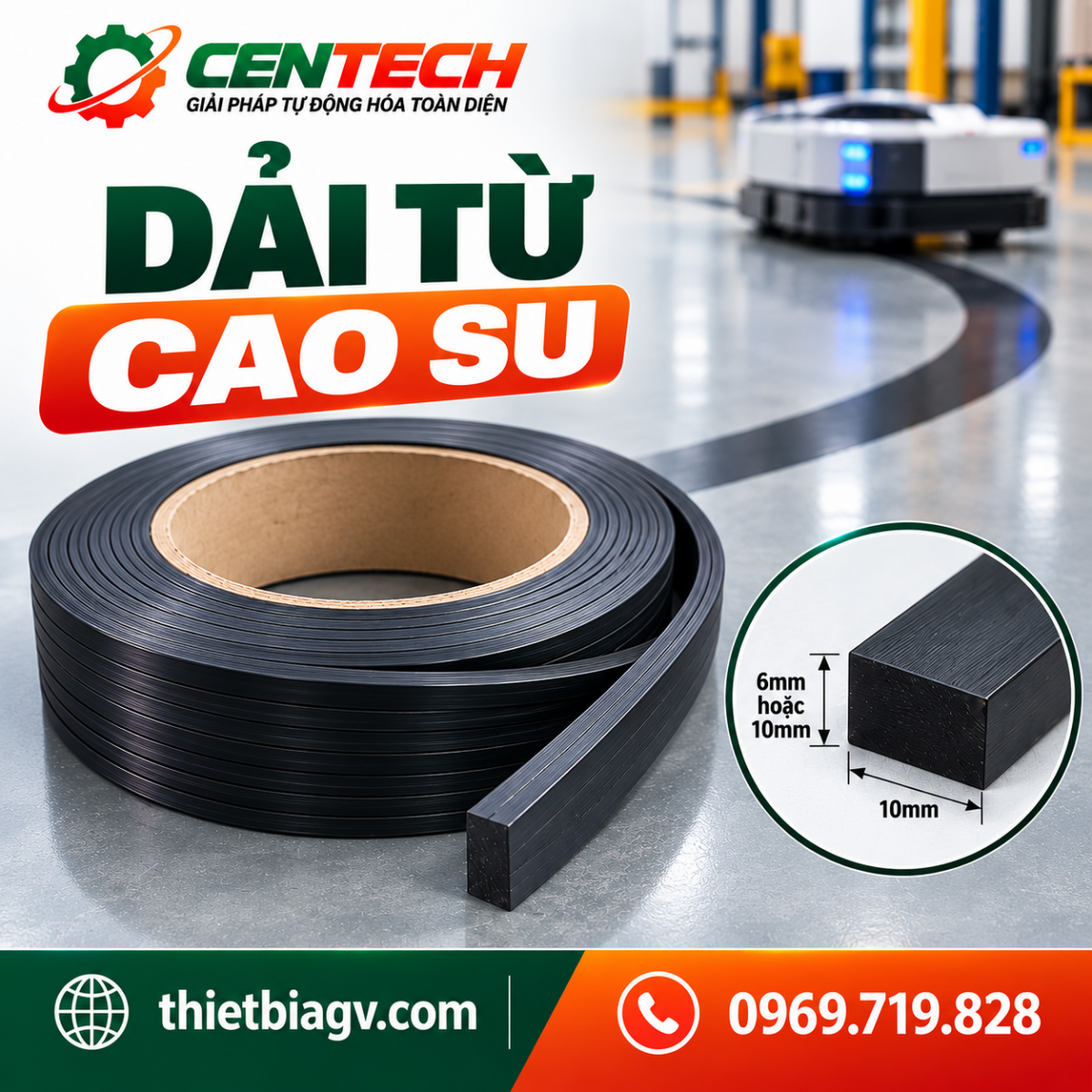

Sản phẩm có kích thước rộng 10 mm, dày 6 mm, phù hợp cho các hệ thống dẫn đường từ tính được thiết kế tương thích với kích thước băng từ này.

2. Thông số kỹ thuật

Lưu ý: Cần xác nhận kích thước băng từ và hướng cực từ phù hợp với cảm biến dẫn đường của AGV trước khi lắp đặt.

3. Băng từ chôn sàn cho xe AGV

Khác với loại băng từ dán trực tiếp trên bề mặt sàn, băng từ chôn sàn được đặt vào rãnh đã tạo trên nền và nằm bên dưới bề mặt sàn.

Phương pháp này phù hợp với những khu vực có xe AGV, xe nâng hoặc phương tiện vận chuyển thường xuyên đi qua, nơi yêu cầu đường dẫn có độ ổn định cao và hạn chế ảnh hưởng trực tiếp từ quá trình lưu thông.

Các hệ thống AGV dẫn đường bằng từ tính có thể sử dụng băng từ hoặc thanh nam châm được đặt trên hoặc bên dưới mặt sàn để tạo tuyến đường cho cảm biến từ nhận biết.

4. Cấu tạo cực từ

Sản phẩm được thiết kế với:

Mặt từ: Cực N

Mặt băng dính: Cực S

Khi lắp đặt, cần xác định đúng hướng cực từ theo yêu cầu của cảm biến dẫn đường trên AGV.

Việc sử dụng đúng hướng cực và đúng loại cảm biến giúp hệ thống AGV nhận biết tuyến đường chính xác hơn.

5. Ưu điểm của băng từ dẫn đường AGV

Dẫn đường bằng từ tính

Băng từ tạo ra tuyến dẫn đường để cảm biến từ trên AGV nhận biết trong quá trình xe di chuyển.

Có thể chôn xuống sàn

Băng từ có thể được đặt vào rãnh trên nền sàn, giúp tuyến dẫn đường nằm bên dưới bề mặt và phù hợp với các khu vực có phương tiện vận chuyển hoạt động thường xuyên.

Kích thước 10 x 6 mm

Kích thước nhỏ gọn giúp thuận tiện trong việc tạo rãnh và bố trí tuyến đường theo thiết kế của hệ thống.

Phù hợp hệ thống AGV công nghiệp

Sản phẩm được sử dụng cho các hệ thống xe tự hành và robot cần di chuyển theo tuyến đường được xác định trước.

Dải nhiệt độ rộng

Nhiệt độ môi trường làm việc được cung cấp từ -35°C đến 55°C, phù hợp với nhiều môi trường công nghiệp trong nhà và một số điều kiện ngoài trời.

6. Ứng dụng

Băng từ dẫn đường có thể được sử dụng trong:

• Xe tự hành AGV
• Robot vận chuyển
• Robot công nghiệp
• Xe vận chuyển pallet
• Hệ thống kho tự động
• Kho logistics
• Trung tâm phân phối
• Dây chuyền sản xuất
• Hệ thống vận chuyển nội bộ nhà máy
• Hệ thống logistics tự động

Băng từ dẫn đường được sử dụng để tạo tuyến đường cho các phương tiện AGV có cảm biến dẫn đường từ tương thích. Anchor Magnets

7. Ứng dụng trong hệ thống AGV

Một hệ thống dẫn đường từ tính cơ bản có thể được bố trí theo mô hình:

Băng từ dẫn đường → Cảm biến từ → Bộ điều khiển AGV → Động cơ → Xe AGV

Khi AGV di chuyển dọc theo tuyến đường, cảm biến từ sẽ nhận biết vị trí của băng từ và gửi tín hiệu về bộ điều khiển.

Bộ điều khiển sử dụng dữ liệu cảm biến để điều chỉnh chuyển động của xe, giúp AGV bám theo tuyến đường đã thiết lập.

8. Lắp đặt băng từ chôn sàn

Quy trình lắp đặt cơ bản gồm:

Bước 1: Xác định tuyến đường

Xác định chính xác tuyến đường AGV cần di chuyển trên mặt bằng nhà xưởng.

Bước 2: Tạo rãnh trên sàn

Tạo rãnh có kích thước phù hợp với băng từ 10 x 6 mm.

Bước 3: Đặt băng từ

Đặt băng từ vào rãnh theo đúng hướng cực từ yêu cầu.

Bước 4: Cố định và hoàn thiện

Cố định băng từ chắc chắn và hoàn thiện bề mặt sàn để đảm bảo tuyến đường không bị xê dịch trong quá trình sử dụng.

Với hệ thống băng từ chôn sàn, việc tạo rãnh và đặt đúng hướng cực là những yếu tố quan trọng trong quá trình lắp đặt. Tongzhu Technology

9. Lưu ý khi lựa chọn

Trước khi đặt băng từ dẫn đường AGV, nên xác định:

• Loại cảm biến từ trên AGV
• Kích thước băng từ mà cảm biến yêu cầu
• Hướng cực từ
• Khoảng cách cảm biến đến băng từ
• Chiều rộng rãnh
• Độ sâu lắp đặt
• Tốc độ di chuyển của AGV
• Tải trọng xe
• Môi trường hoạt động
• Nhiệt độ làm việc
• Tuyến đường và bán kính góc cua

Đặc biệt, kích thước và cực từ của băng dẫn đường cần tương thích với cảm biến từ của AGV để đảm bảo khả năng nhận biết tuyến đường.

10. CENTECH cung cấp băng từ dẫn đường AGV

CENTECH cung cấp băng từ dẫn đường AGV, linh kiện AGV và thiết bị tự động hóa công nghiệp, phục vụ các hệ thống:

• AGV
• AMR
• Robot công nghiệp
• Kho tự động
• Logistics tự động
• Dây chuyền sản xuất
• Hệ thống vận chuyển nội bộ

Sản phẩm phù hợp cho doanh nghiệp, nhà máy, đơn vị tích hợp hệ thống và các dự án triển khai AGV cần sử dụng phương pháp dẫn đường bằng từ tính.

Sản phẩm tham khảo: Băng dính từ
