Bộ chuyển đổi nguồn DC DC Daygreen là thiết bị chuyển đổi điện áp một chiều được sử dụng trong các hệ thống điện công nghiệp, thiết bị điện tử và ứng dụng tự động hóa. Sản phẩm có chức năng chuyển đổi nguồn điện đầu vào có điện áp thay đổi trong phạm vi cho phép thành nguồn điện đầu ra 24V DC, phục vụ các thiết bị yêu cầu điện áp cấp nguồn ổn định.
Dòng sản phẩm Daygreen được giới thiệu với nhiều phiên bản khác nhau, đáp ứng nhu cầu sử dụng từ các hệ thống công suất nhỏ đến những ứng dụng cần dòng điện đầu ra lớn hơn. Theo thông tin sản phẩm, các model có thể lựa chọn gồm B05-0940-24, B06-0940-24 và B20-24-24. Trong đó, các phiên bản có dòng đầu ra lần lượt là 5A, 6A và 20A, với công suất đầu ra tương ứng 120W, 144W và 480W.

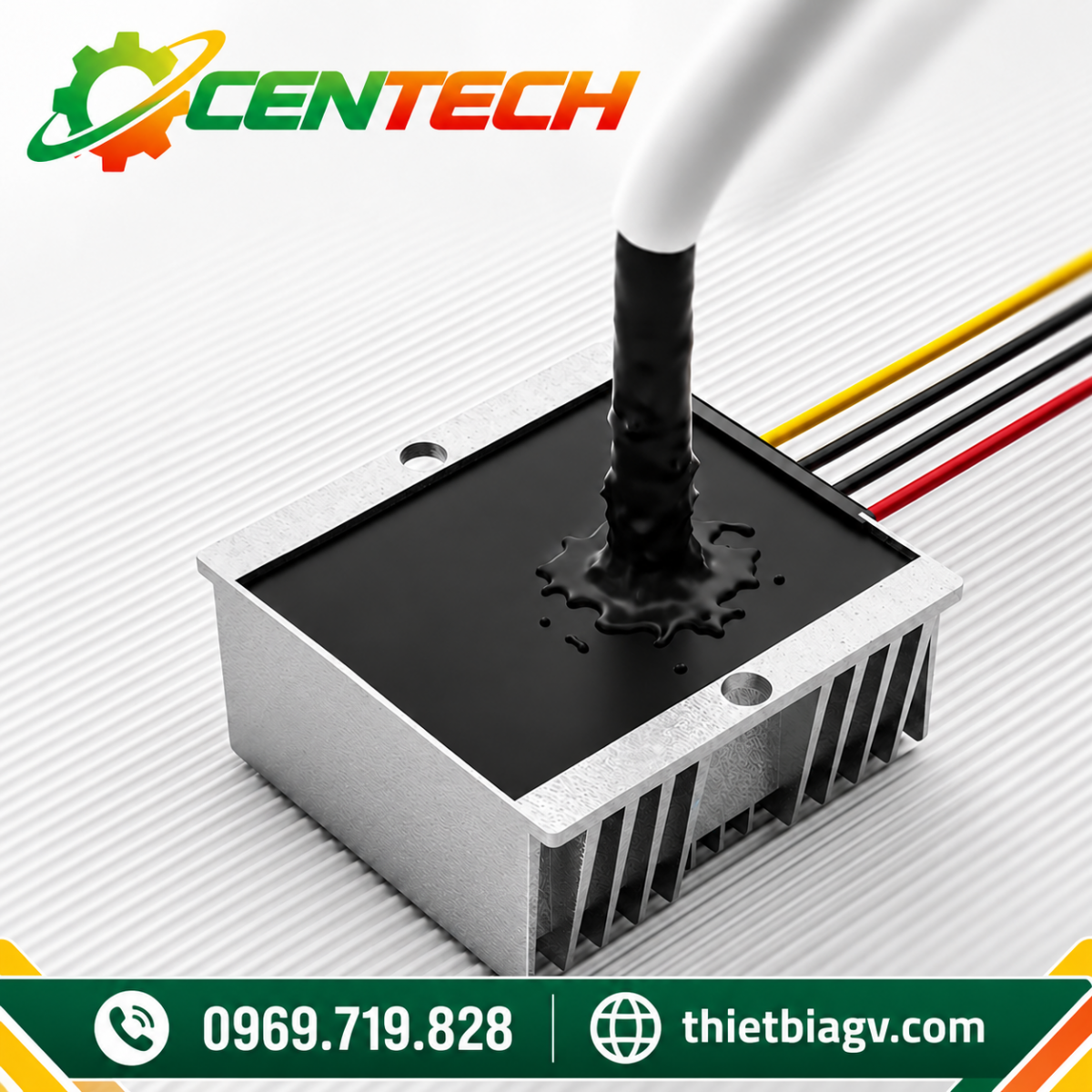

Bộ chuyển đổi có thiết kế vỏ kim loại với nhiều cánh tản nhiệt bên ngoài. Kết cấu này hỗ trợ giải nhiệt trong quá trình hoạt động, đồng thời tạo điều kiện thuận lợi cho việc lắp đặt vào các cụm thiết bị điện, khung máy hoặc hệ thống nguồn DC.
Sản phẩm có thể được xem xét sử dụng trong các hệ thống điện xe, thiết bị điều khiển, tủ điện công nghiệp, hệ thống cảm biến và các ứng dụng cần nguồn 24V DC từ nguồn điện một chiều có điện áp thay đổi.
CENTECH cung cấp thiết bị và linh kiện phục vụ các hệ thống điện công nghiệp và tự động hóa, hỗ trợ khách hàng lựa chọn bộ chuyển đổi DC DC Daygreen theo điện áp đầu vào, công suất tải và yêu cầu sử dụng thực tế.
.png)
Bộ chuyển đổi DC DC là thiết bị điện tử dùng để chuyển đổi một mức điện áp một chiều DC thành một mức điện áp một chiều khác. Thiết bị này được sử dụng khi nguồn điện hiện có không phù hợp với điện áp yêu cầu của tải.
Ví dụ, một hệ thống sử dụng nguồn DC có điện áp thay đổi trong khoảng 9V đến 40V nhưng thiết bị đầu ra yêu cầu nguồn 24V DC. Trong trường hợp này, có thể xem xét sử dụng bộ chuyển đổi DC DC có dải đầu vào và thông số đầu ra phù hợp.
Đối với bộ chuyển đổi Daygreen, các phiên bản được giới thiệu có đầu ra 24V DC. Tuy nhiên, dải điện áp đầu vào giữa các model không hoàn toàn giống nhau. Model B05-0940-24 và B06-0940-24 có dải đầu vào từ 9V đến 40V DC, trong khi model B20-24-24 được giới thiệu với dải đầu vào từ 18V đến 40V DC.
Do đó, việc xác định đúng model là yếu tố quan trọng trước khi lắp đặt. Người dùng không nên chỉ dựa vào điện áp đầu ra 24V mà bỏ qua giới hạn điện áp đầu vào của thiết bị.
3.1. Dải điện áp đầu vào rộng
Một trong những đặc điểm đáng chú ý của dòng bộ chuyển đổi Daygreen là khả năng tiếp nhận điện áp đầu vào trong một dải nhất định.
Hai model B05-0940-24 và B06-0940-24 được giới thiệu với điện áp đầu vào từ 9V đến 40V DC. Model B20-24-24 có dải điện áp đầu vào từ 18V đến 40V DC.
Dải điện áp đầu vào rộng giúp người dùng có thêm lựa chọn khi thiết kế hệ thống nguồn DC. Tuy nhiên, cần kiểm tra điện áp thực tế của nguồn trong cả điều kiện bình thường và khi tải hoạt động để bảo đảm không vượt quá giới hạn cho phép.
3.2. Điện áp đầu ra 24V DC
Các model trong bảng thông số đều có điện áp đầu ra danh định 24V DC.
Nguồn 24V DC được sử dụng trong nhiều hệ thống điều khiển và tự động hóa công nghiệp. Một số thiết bị có thể sử dụng mức điện áp này bao gồm cảm biến, bộ điều khiển, thiết bị giao tiếp và các cụm điện tử phụ trợ có thông số tương thích.
Khi lựa chọn bộ chuyển đổi, cần kiểm tra yêu cầu điện áp đầu vào của thiết bị sử dụng, mức điện áp đầu ra cho phép và chất lượng nguồn điện cần thiết cho hệ thống.
3.3. Nhiều lựa chọn dòng điện đầu ra
Theo bảng thông số sản phẩm, dòng Daygreen có các model với dòng điện đầu ra 5A, 6A và 20A.
Model 5A có công suất đầu ra danh định 120W. Model 6A có công suất đầu ra danh định 144W. Model 20A có công suất đầu ra danh định 480W.
Các mức công suất khác nhau giúp người dùng lựa chọn thiết bị phù hợp với tổng nhu cầu tiêu thụ điện của tải. Khi tính toán, cần xem xét tổng dòng điện của các thiết bị được cấp nguồn, dòng khởi động và khả năng vận hành liên tục.
Không nên lựa chọn bộ chuyển đổi chỉ dựa vào dòng điện ghi trên nhãn. Cần xác nhận khả năng cấp dòng liên tục, điều kiện tản nhiệt và các giới hạn vận hành của model cụ thể.
3.4. Vỏ kim loại có cánh tản nhiệt

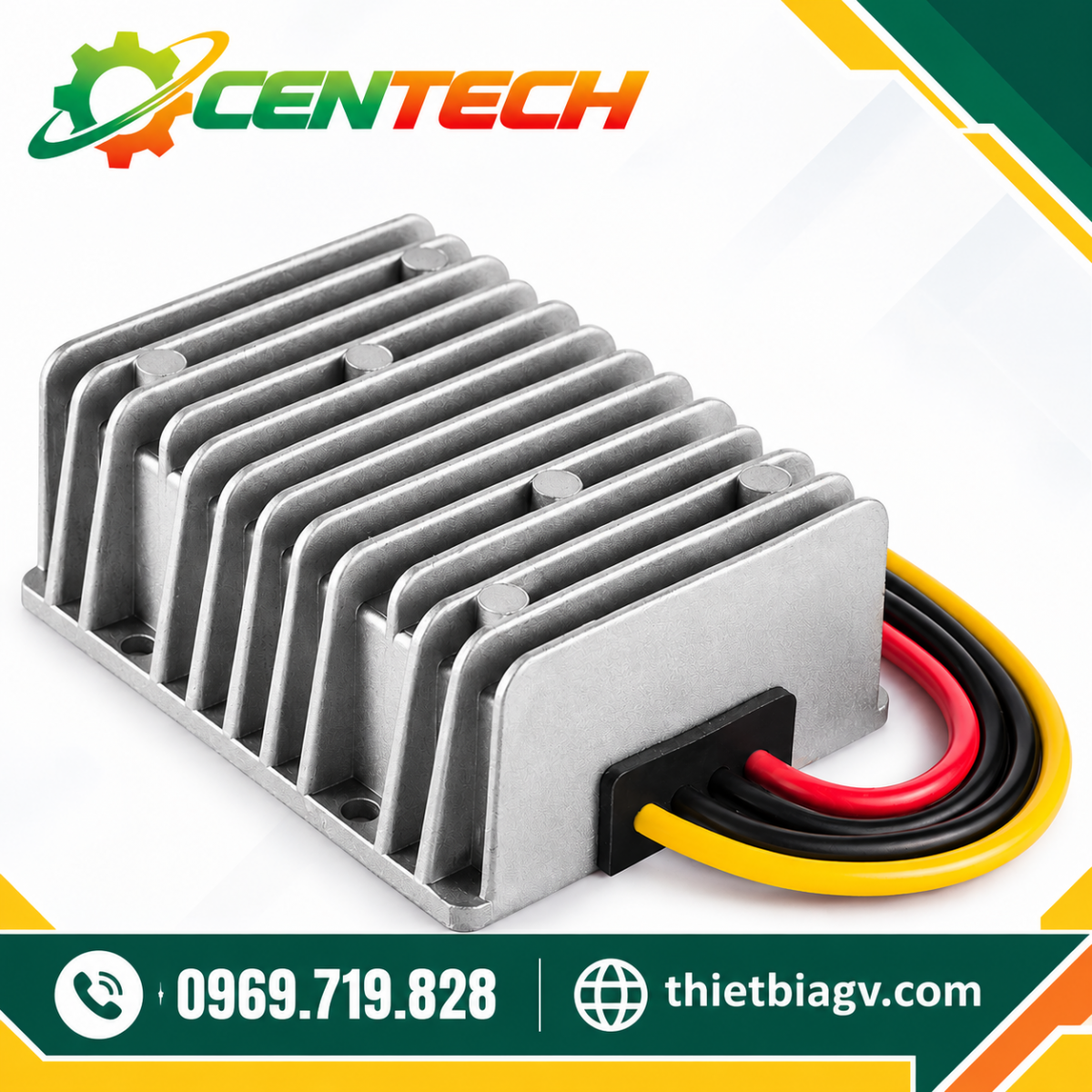

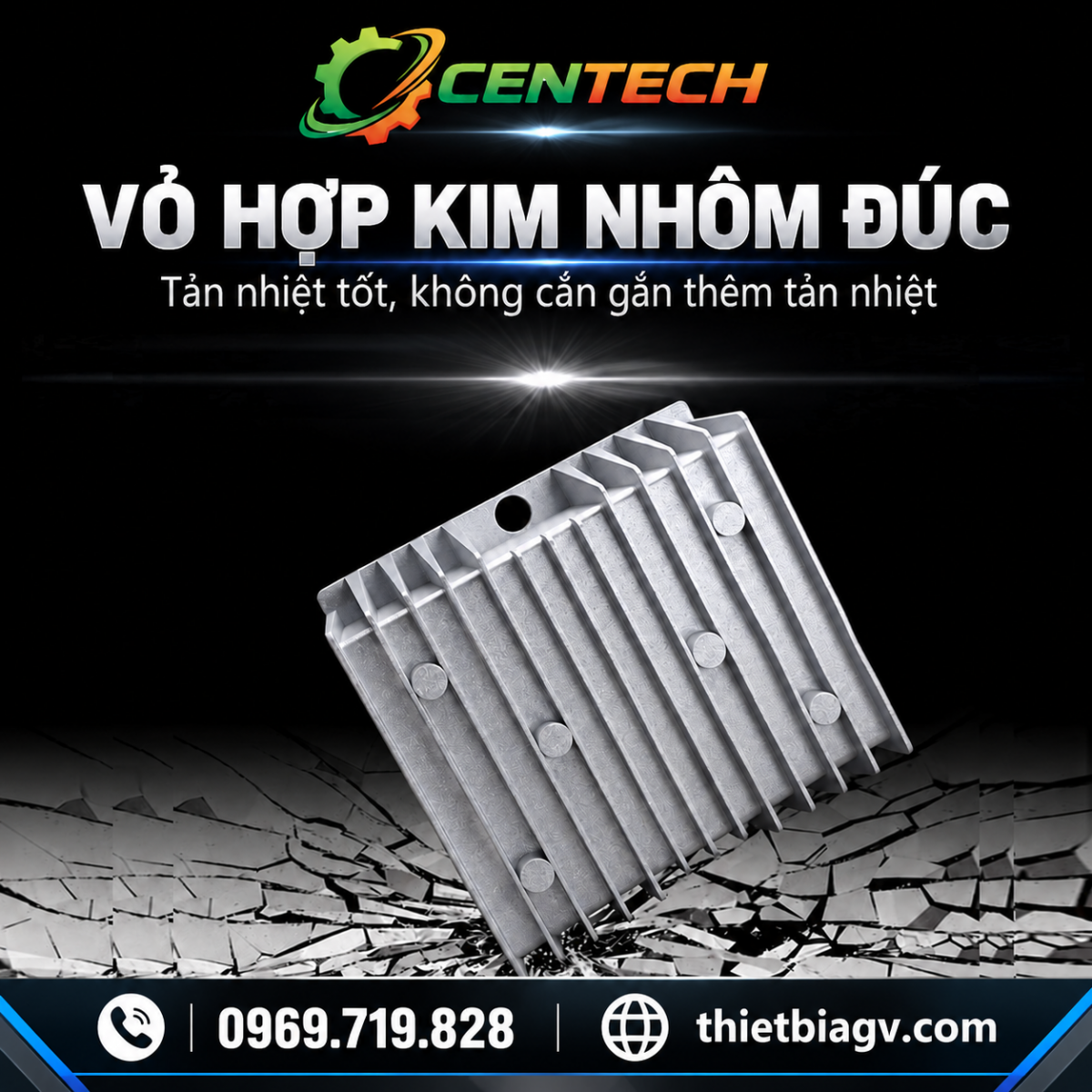

Bộ chuyển đổi Daygreen có phần vỏ kim loại với nhiều cánh tản nhiệt được bố trí dọc theo thân thiết bị.
Cấu trúc này hỗ trợ truyền nhiệt từ bên trong thiết bị ra môi trường xung quanh. Khả năng giải nhiệt thực tế phụ thuộc vào công suất tải, nhiệt độ môi trường, vị trí lắp đặt và điều kiện lưu thông không khí.
Khi lắp đặt, nên bố trí thiết bị ở vị trí chắc chắn, tránh che kín các cánh tản nhiệt và bảo đảm có khoảng không gian phù hợp để giải nhiệt.
3.5. Thiết kế thuận tiện cho việc lắp đặt
Thiết bị có các lỗ bắt vít trên phần đế, giúp cố định lên khung máy hoặc bề mặt lắp đặt phù hợp.
Các dây kết nối được bố trí ở một đầu của bộ chuyển đổi. Khi lắp đặt, người dùng cần xác định chính xác dây đầu vào và đầu ra theo sơ đồ của nhà sản xuất.
Không nên suy đoán chức năng dây chỉ dựa vào màu sắc nếu chưa có tài liệu xác nhận. Việc đấu nối cần thực hiện đúng cực tính và đúng sơ đồ của model thực tế.
3.6. Thông số bảo vệ theo thông tin nhà cung cấp
Thông tin giới thiệu sản phẩm thể hiện cấp bảo vệ IP68, chứng nhận CE và RoHS, thời gian bảo hành 2 năm và dải nhiệt độ từ âm 20 độ C đến 85 độ C.
Các thông số này cần được đối chiếu với tài liệu kỹ thuật của đúng model và điều kiện bảo hành thực tế trước khi sử dụng làm căn cứ thiết kế.
Đặc biệt, không nên mặc định toàn bộ hệ thống sau khi lắp đặt đều đạt IP68 chỉ vì bộ chuyển đổi được công bố cấp bảo vệ này. Khả năng bảo vệ của hệ thống còn phụ thuộc vào đầu nối, vị trí đi dây và phương pháp lắp đặt.
Bảng dưới đây tổng hợp thông số được thể hiện trong tài liệu giới thiệu sản phẩm.
|
Thông số |
B05-0940-24 |
B06-0940-24 |
B20-24-24 |
|
Điện áp đầu vào |
9V đến 40V DC |
9V đến 40V DC |
18V đến 40V DC |
|
Điện áp đầu ra |
24V DC |
24V DC |
24V DC |
|
Dòng điện đầu ra |
5A |
6A |
20A |
|
Công suất đầu ra |
120W |
144W |
480W |
|
Dòng điện không tải |
0.01A |
0.01A |
0.03A |
|
Kích thước thể hiện |
74 x 74 x 31mm |
74 x 74 x 31mm |
74 x 74 x 31mm |
|
Khối lượng thể hiện |
0.3kg |
0.3kg |
0.3kg |
Thông số chung theo tài liệu giới thiệu:
Thương hiệu: Daygreen
Loại thiết bị: Bộ chuyển đổi nguồn DC DC
Điện áp đầu ra: 24V DC
Hiệu suất được công bố: 95 phần trăm
Độ gợn sóng được công bố: 200mVp
Cấp bảo vệ được công bố: IP68
Chứng nhận được công bố: CE và RoHS
Nhiệt độ làm việc được công bố: Từ âm 20 độ C đến 85 độ C
Thời gian bảo hành được giới thiệu: 2 năm
Lưu ý: Các thông số trên được tổng hợp từ hình ảnh giới thiệu của nhà cung cấp. Cần xác nhận lại kích thước, khối lượng, hiệu suất, độ gợn sóng, cấp bảo vệ và điều kiện bảo hành của đúng model trước khi đặt hàng. Không nên mặc định mọi thông số chung đều áp dụng giống nhau cho cả ba phiên bản.
5.1. Bộ chuyển đổi Daygreen B05-0940-24
Model B05-0940-24 có điện áp đầu vào từ 9V đến 40V DC, điện áp đầu ra 24V DC và dòng điện đầu ra danh định 5A.
Công suất đầu ra được giới thiệu là 120W. Model này có thể được xem xét cho các ứng dụng cần nguồn 24V với tổng dòng điện tải nằm trong giới hạn phù hợp.
Trước khi lựa chọn, cần kiểm tra dòng điện hoạt động liên tục của tải, dòng khởi động và điện áp nguồn đầu vào thực tế.
5.2. Bộ chuyển đổi Daygreen B06-0940-24
Model B06-0940-24 có điện áp đầu vào từ 9V đến 40V DC, đầu ra 24V DC và dòng điện đầu ra danh định 6A.
Công suất đầu ra được giới thiệu là 144W. So với phiên bản 5A, model này có khả năng cấp dòng danh định lớn hơn theo bảng thông số.
Model có thể được xem xét khi tổng nhu cầu dòng điện của hệ thống cao hơn khả năng đáp ứng của phiên bản 5A nhưng vẫn nằm trong giới hạn cho phép của bộ chuyển đổi 6A.
5.3. Bộ chuyển đổi Daygreen B20-24-24
Model B20-24-24 được giới thiệu với điện áp đầu vào từ 18V đến 40V DC, điện áp đầu ra 24V DC và dòng điện đầu ra 20A.
Công suất đầu ra danh định được công bố là 480W. Đây là phiên bản có dòng đầu ra lớn nhất trong ba model được thể hiện trong bảng.
Khi sử dụng model này, cần kiểm tra kỹ điện áp nguồn đầu vào. Nếu nguồn có thể giảm xuống dưới 18V, cần xác nhận lại tính tương thích trước khi lựa chọn.
Ngoài ra, cần sử dụng dây dẫn, đầu nối và thiết bị bảo vệ phù hợp với dòng điện làm việc. Không nên sử dụng dây dẫn có tiết diện không đáp ứng yêu cầu hoặc bố trí thiết bị tại vị trí hạn chế tản nhiệt.
- Sản phẩm tham khảo thêm: Bộ Chuyển Đổi Serial WiFi Ethernet Công Nghiệp HF2211
- Video sản phẩm:
6.1. Hệ thống tự động hóa công nghiệp
Trong các hệ thống tự động hóa, nguồn 24V DC có thể được sử dụng để cấp điện cho các thiết bị điều khiển và phụ trợ.
Bộ chuyển đổi Daygreen có thể được xem xét sử dụng khi nguồn DC hiện có nằm trong dải đầu vào cho phép và thiết bị cần cấp nguồn hoạt động ở điện áp 24V DC.
Trước khi tích hợp, cần xác định tổng dòng tải, dòng khởi động và yêu cầu chất lượng nguồn của các thiết bị kết nối.
6.2. Tủ điện và hệ thống điều khiển
Trong tủ điện, bộ chuyển đổi DC DC có thể được sử dụng để tạo nguồn 24V từ một nguồn DC khác có điện áp phù hợp.
Ứng dụng này có thể hữu ích khi thiết kế các cụm điều khiển phụ trợ, hệ thống giám sát hoặc thiết bị điện tử cần nguồn riêng.
Cần bố trí thiết bị hợp lý, bảo đảm dây nguồn được cố định, các đầu nối chắc chắn và điều kiện tản nhiệt đáp ứng yêu cầu vận hành.
6.3. Hệ thống cảm biến và thiết bị điện tử
Một số cảm biến, bộ xử lý tín hiệu và thiết bị điện tử sử dụng nguồn 24V DC. Bộ chuyển đổi có thể được xem xét để cung cấp nguồn cho các thiết bị này nếu thông số điện tương thích.
Tuy nhiên, không phải mọi thiết bị 24V đều có yêu cầu nguồn giống nhau. Cần kiểm tra giới hạn điện áp cho phép, dòng tiêu thụ và yêu cầu về độ gợn sóng của từng thiết bị.
6.4. Hệ thống điện xe và thiết bị di động
Bộ chuyển đổi DC DC có thể được nghiên cứu sử dụng trong những hệ thống điện xe hoặc thiết bị di động cần chuyển đổi nguồn một chiều sang 24V.
Khi ứng dụng trong môi trường rung động hoặc có nhiệt độ thay đổi, cần xác nhận khả năng chịu rung, chịu nhiệt, chống nước và phương pháp cố định của đúng model.
Đối với hệ thống pin, cần kiểm tra điện áp đầu vào ở trạng thái đầy, trạng thái gần cạn và khi tải thay đổi để bảo đảm nằm trong dải cho phép.
6.5. Hệ thống nguồn DC
Trong các hệ thống nguồn DC, thiết bị có thể được sử dụng để chuyển đổi mức điện áp đầu vào thành nguồn 24V phục vụ một cụm tải riêng.
Việc lựa chọn cần căn cứ vào điện áp nguồn, công suất tải, thời gian vận hành và yêu cầu bảo vệ điện. Nếu hệ thống có dòng khởi động cao, cần kiểm tra khả năng đáp ứng của bộ chuyển đổi trước khi đưa vào sử dụng.
6.6. Các dự án điện tử và chế tạo máy
Trong các dự án chế tạo thiết bị, bộ chuyển đổi DC DC có thể được sử dụng để tạo nguồn 24V cho những cụm thiết bị có thông số tương thích.
Trước khi triển khai, nên thử nghiệm với tải phù hợp, kiểm tra điện áp đầu ra và theo dõi nhiệt độ khi vận hành. Đối với các thiết bị có yêu cầu an toàn cao, cần đánh giá đầy đủ phương án bảo vệ nguồn và tải.
7.1. Xác định điện áp đầu vào
Đây là yếu tố cần kiểm tra đầu tiên khi lựa chọn bộ chuyển đổi.
Nếu điện áp nguồn nằm trong khoảng 9V đến 40V DC, có thể xem xét các model B05-0940-24 và B06-0940-24 theo thông số được giới thiệu.
Nếu lựa chọn model B20-24-24, điện áp đầu vào cần nằm trong khoảng 18V đến 40V DC.
Cần kiểm tra cả điện áp nhỏ nhất và lớn nhất của nguồn trong quá trình hoạt động. Không nên lựa chọn chỉ dựa vào điện áp danh định của pin hoặc bộ nguồn.
7.2. Xác định tổng công suất tải
Tổng công suất tải là cơ sở để lựa chọn phiên bản có khả năng cấp điện phù hợp.
Có thể tính công suất điện một chiều theo công thức:
Công suất bằng điện áp nhân với dòng điện.
Với đầu ra 24V DC, công suất danh định tương ứng với dòng điện 5A là 120W, dòng điện 6A là 144W và dòng điện 20A là 480W.
Đây là các giá trị tính toán theo thông số danh định được công bố. Khả năng cấp tải thực tế cần được xác nhận theo tài liệu kỹ thuật của thiết bị.
7.3. Kiểm tra dòng điện khởi động
Một số thiết bị có thể tiêu thụ dòng điện cao hơn mức bình thường trong thời gian khởi động.
Nếu tổng dòng điện khởi động vượt quá khả năng đáp ứng của bộ chuyển đổi, thiết bị có thể không khởi động đúng cách hoặc điện áp đầu ra có thể bị sụt giảm.
Vì vậy, cần xem xét đặc tính tải thay vì chỉ cộng dòng điện danh định của các thiết bị.
7.4. Kiểm tra yêu cầu về chất lượng nguồn
Đối với thiết bị điện tử hoặc bộ điều khiển nhạy cảm, cần kiểm tra yêu cầu về độ ổn định điện áp và độ gợn sóng đầu ra.
Tài liệu giới thiệu sản phẩm thể hiện độ gợn sóng 200mVp. Tuy nhiên, cần xác nhận phương pháp đo và điều kiện thử nghiệm với nhà cung cấp trước khi sử dụng thông số này để đánh giá khả năng tương thích.
7.5. Xem xét điều kiện lắp đặt
Điều kiện lắp đặt ảnh hưởng đến khả năng tản nhiệt và độ tin cậy của bộ chuyển đổi.
Nên bố trí thiết bị tại vị trí chắc chắn, có không gian phù hợp quanh các cánh tản nhiệt và thuận tiện cho việc kiểm tra, bảo trì.
Nếu sử dụng trong môi trường ngoài trời hoặc có độ ẩm cao, cần xác nhận cấp bảo vệ của đúng model và kiểm tra toàn bộ phương án lắp đặt, bao gồm dây dẫn và đầu nối.
Bước 1. Kiểm tra thông số thiết bị
Kiểm tra mã model, điện áp đầu vào, điện áp đầu ra và dòng điện danh định trước khi lắp đặt.
Đối chiếu các thông số với nguồn điện hiện có và thiết bị cần cấp nguồn.
Bước 2. Ngắt nguồn trước khi đấu nối
Ngắt và cô lập nguồn điện trước khi thực hiện đấu nối. Không thực hiện thay đổi dây dẫn khi hệ thống đang cấp điện.
Bước 3. Xác định dây đầu vào và đầu ra
Đấu nối theo sơ đồ của nhà sản xuất. Cần xác định chính xác cực dương, cực âm và chức năng của từng dây.
Không suy đoán sơ đồ dây chỉ dựa vào màu sắc nếu chưa có tài liệu xác nhận.
Bước 4. Cố định thiết bị
Sử dụng các lỗ bắt vít để cố định bộ chuyển đổi lên bề mặt phù hợp.
Bảo đảm thiết bị không bị rung lắc, dây dẫn không chịu lực kéo và các cánh tản nhiệt không bị che kín.
Bước 5. Kiểm tra hệ thống dây dẫn
Chọn dây dẫn và đầu nối phù hợp với dòng điện làm việc. Kiểm tra độ chắc chắn của các mối nối và phương án bảo vệ quá dòng.
Bước 6. Kiểm tra điện áp đầu ra
Sau khi hoàn tất đấu nối, cấp nguồn theo đúng quy trình và kiểm tra điện áp đầu ra bằng thiết bị đo phù hợp.
Nên kiểm tra trước khi kết nối tải nhạy cảm, sau đó thử nghiệm với tải thực tế trong điều kiện an toàn.
Bước 7. Theo dõi khi vận hành
Trong quá trình chạy thử, theo dõi điện áp đầu ra, nhiệt độ thiết bị và tình trạng đầu nối.
Nếu phát hiện hiện tượng quá nhiệt, mùi bất thường, điện áp không ổn định hoặc tiếng động bất thường, cần ngắt nguồn và kiểm tra trước khi tiếp tục vận hành.
Không cấp điện áp đầu vào vượt quá giới hạn của model.
Không sử dụng model B20-24-24 với nguồn thấp hơn 18V nếu chưa có xác nhận tương thích từ nhà sản xuất.
Không vượt quá dòng điện và công suất đầu ra cho phép.
Không đấu ngược cực tính đầu vào hoặc đầu ra.
Không sử dụng dây dẫn và đầu nối không đáp ứng dòng điện của tải.
Không che kín các cánh tản nhiệt hoặc lắp đặt tại vị trí không bảo đảm điều kiện giải nhiệt.
Không mặc định mọi model đều có cùng thông số về hiệu suất, độ gợn sóng và cấp bảo vệ.
Cần xác nhận thông số IP68 của đúng model trước khi sử dụng trong môi trường có nước hoặc bụi. Cấp bảo vệ của thiết bị không đồng nghĩa với việc toàn bộ hệ thống sau lắp đặt cũng đạt cùng cấp bảo vệ.
Đối với hệ thống pin, xe điện hoặc nguồn DC công suất lớn, cần thiết kế phương án bảo vệ quá dòng, ngắn mạch và cô lập nguồn phù hợp.
Bộ chuyển đổi Daygreen có đầu ra bao nhiêu vôn
Các model được giới thiệu trong bài có điện áp đầu ra danh định 24V DC. Cần kiểm tra mã model và tài liệu kỹ thuật trước khi đấu nối với thiết bị sử dụng.
Bộ chuyển đổi có những mức dòng điện nào
Theo bảng thông số sản phẩm, các phiên bản được giới thiệu có dòng đầu ra 5A, 6A và 20A, tương ứng công suất danh định 120W, 144W và 480W.
Model nào có thể sử dụng với nguồn 12V
Theo thông số được giới thiệu, model B05-0940-24 và B06-0940-24 có dải đầu vào từ 9V đến 40V DC nên có thể được xem xét với nguồn 12V nếu điện áp thực tế nằm trong giới hạn cho phép. Model B20-24-24 có dải đầu vào từ 18V đến 40V DC nên không phù hợp với nguồn 12V theo thông số này.
Có thể dùng bộ chuyển đổi để cấp nguồn cho thiết bị tự động hóa không
Có thể xem xét sử dụng nếu thiết bị cần nguồn 24V DC và tổng dòng điện, công suất cùng yêu cầu chất lượng nguồn nằm trong khả năng đáp ứng của bộ chuyển đổi.
Bộ chuyển đổi có chống nước không
Thông tin giới thiệu sản phẩm thể hiện cấp bảo vệ IP68. Tuy nhiên, cần xác nhận thông số của đúng model và bảo đảm các vị trí đấu nối, dây dẫn và cách lắp đặt đáp ứng yêu cầu bảo vệ của toàn bộ hệ thống.
Làm thế nào để chọn đúng model
Cần xác định điện áp đầu vào nhỏ nhất và lớn nhất, tổng công suất tải, dòng khởi động và điều kiện lắp đặt. Sau đó đối chiếu các thông số với bảng kỹ thuật của từng model.
CENTECH cung cấp thiết bị và linh kiện phục vụ các ứng dụng điện công nghiệp, điều khiển và tự động hóa.
Đối với bộ chuyển đổi nguồn DC DC Daygreen 9V đến 40V sang 24V, khách hàng nên cung cấp thông tin về điện áp nguồn đầu vào, dòng điện tải, công suất yêu cầu và môi trường lắp đặt để được hỗ trợ lựa chọn model phù hợp.
Việc xác định đúng dải điện áp đầu vào và công suất đầu ra giúp hạn chế tình trạng quá tải, sụt áp và lựa chọn sai thiết bị trong quá trình thiết kế hệ thống.
Thông tin liên hệ
Đơn vị cung cấp: CENTECH
Điện thoại: 0969 719 828
Website: https://thietbiagv.com
Bộ chuyển đổi nguồn DC DC Daygreen là giải pháp có thể được xem xét cho các hệ thống cần chuyển đổi nguồn điện một chiều sang 24V DC. Sản phẩm được giới thiệu với các phiên bản có dòng đầu ra 5A, 6A và 20A, tương ứng công suất danh định 120W, 144W và 480W.
Thiết kế vỏ kim loại có cánh tản nhiệt và các vị trí bắt vít hỗ trợ việc lắp đặt vào các cụm thiết bị điện và hệ thống tự động hóa.
Để lựa chọn chính xác, cần kiểm tra mã model, dải điện áp đầu vào, công suất tải, dòng khởi động và điều kiện làm việc thực tế. Các thông số về hiệu suất, độ gợn sóng, cấp bảo vệ và nhiệt độ làm việc cũng cần được xác nhận theo tài liệu kỹ thuật của nhà sản xuất.
Liên hệ CENTECH qua số điện thoại 0969 719 828 hoặc truy cập thietbiagv.com để được hỗ trợ lựa chọn bộ chuyển đổi nguồn DC DC Daygreen phù hợp với nhu cầu sử dụng.
