Thanh tiếp điện AGV là bộ phận tiếp xúc điện được sử dụng trong hệ thống xe tự hành AGV (Automated Guided Vehicle). Thiết bị tạo kết nối điện giữa bộ tiếp điện lắp trên xe và cụm tiếp điểm tại vị trí sạc, phục vụ quá trình sạc pin hoặc cấp nguồn theo thiết kế của hệ thống.
Trong nhà máy, kho hàng và trung tâm logistics, xe AGV thường đảm nhiệm việc vận chuyển nguyên vật liệu, linh kiện, bán thành phẩm và hàng hóa theo lộ trình được lập trình. Để duy trì hoạt động ổn định, hệ thống cần giải pháp sạc pin thuận tiện, an toàn và phù hợp với chu kỳ vận hành thực tế.
Thanh tiếp điện là một trong những giải pháp có thể tích hợp vào trạm sạc tự động. Khi xe AGV di chuyển đến đúng vị trí, cụm tiếp điểm trên xe tiếp xúc với bộ tiếp điện được lắp đặt cố định. Sau khi hệ thống xác nhận các điều kiện an toàn, nguồn điện được kết nối theo thiết kế điều khiển.
CENTECH cung cấp thiết bị và linh kiện phục vụ hệ thống AGV, hỗ trợ khách hàng lựa chọn bộ thanh tiếp điện phù hợp với kết cấu xe, vị trí lắp đặt và yêu cầu vận hành.

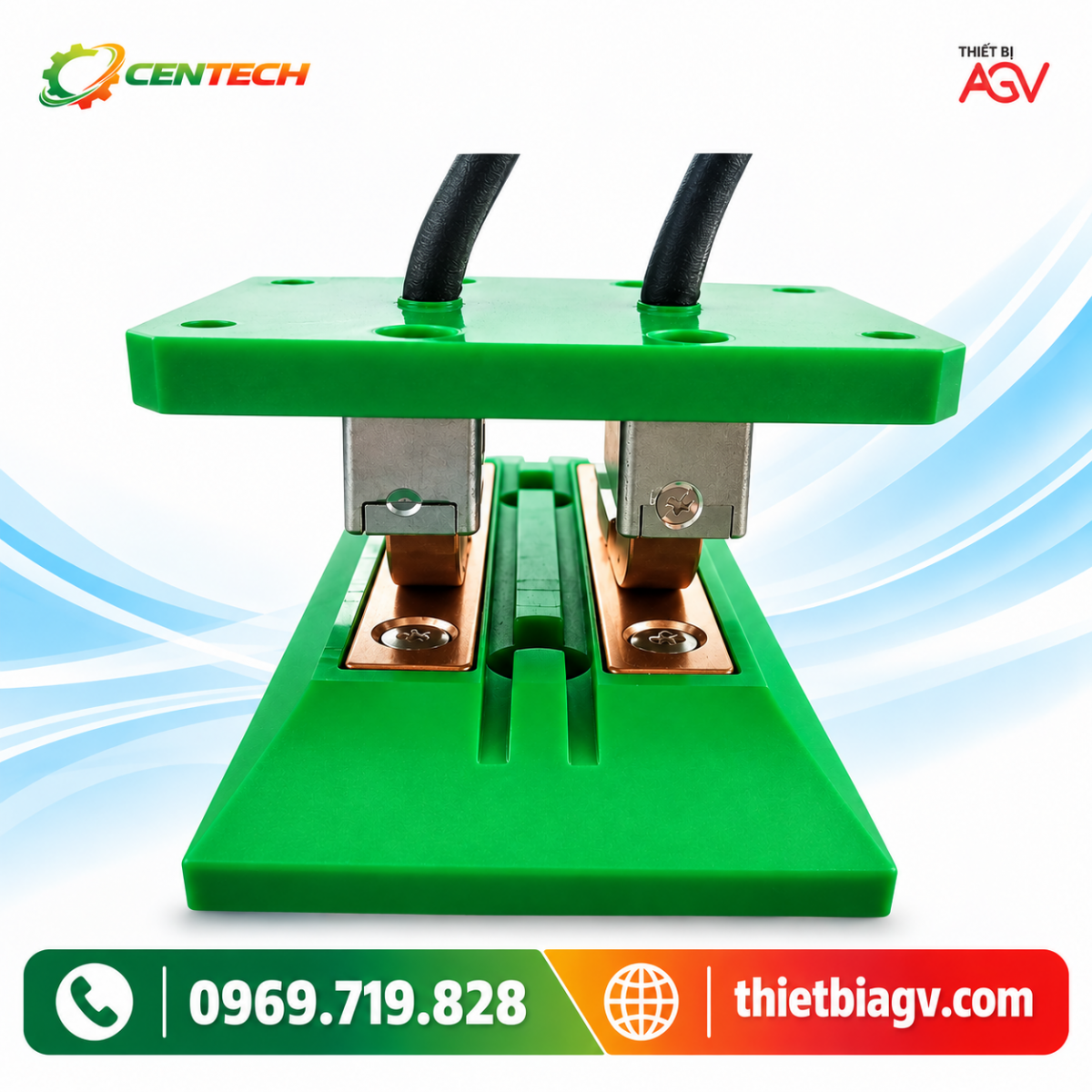

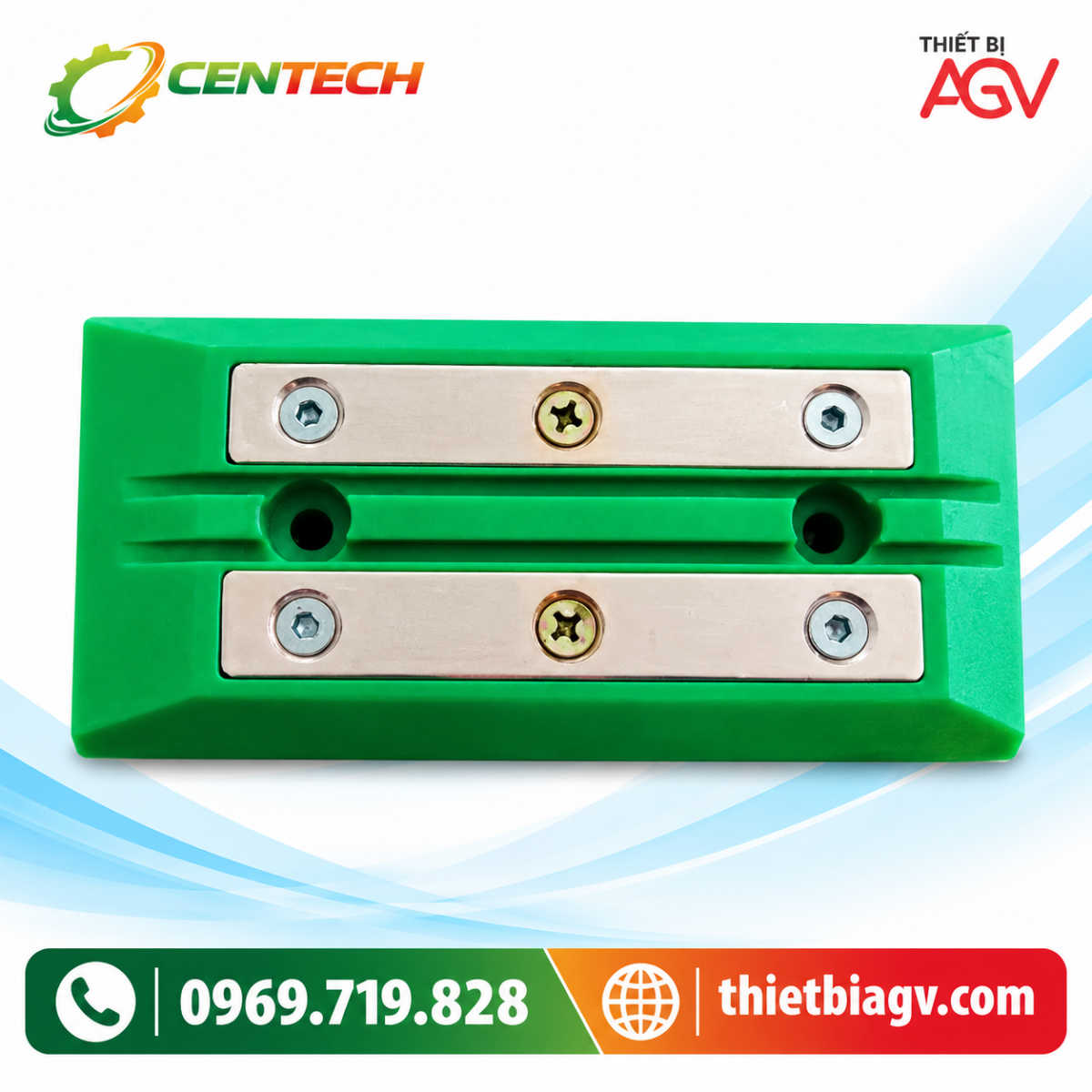

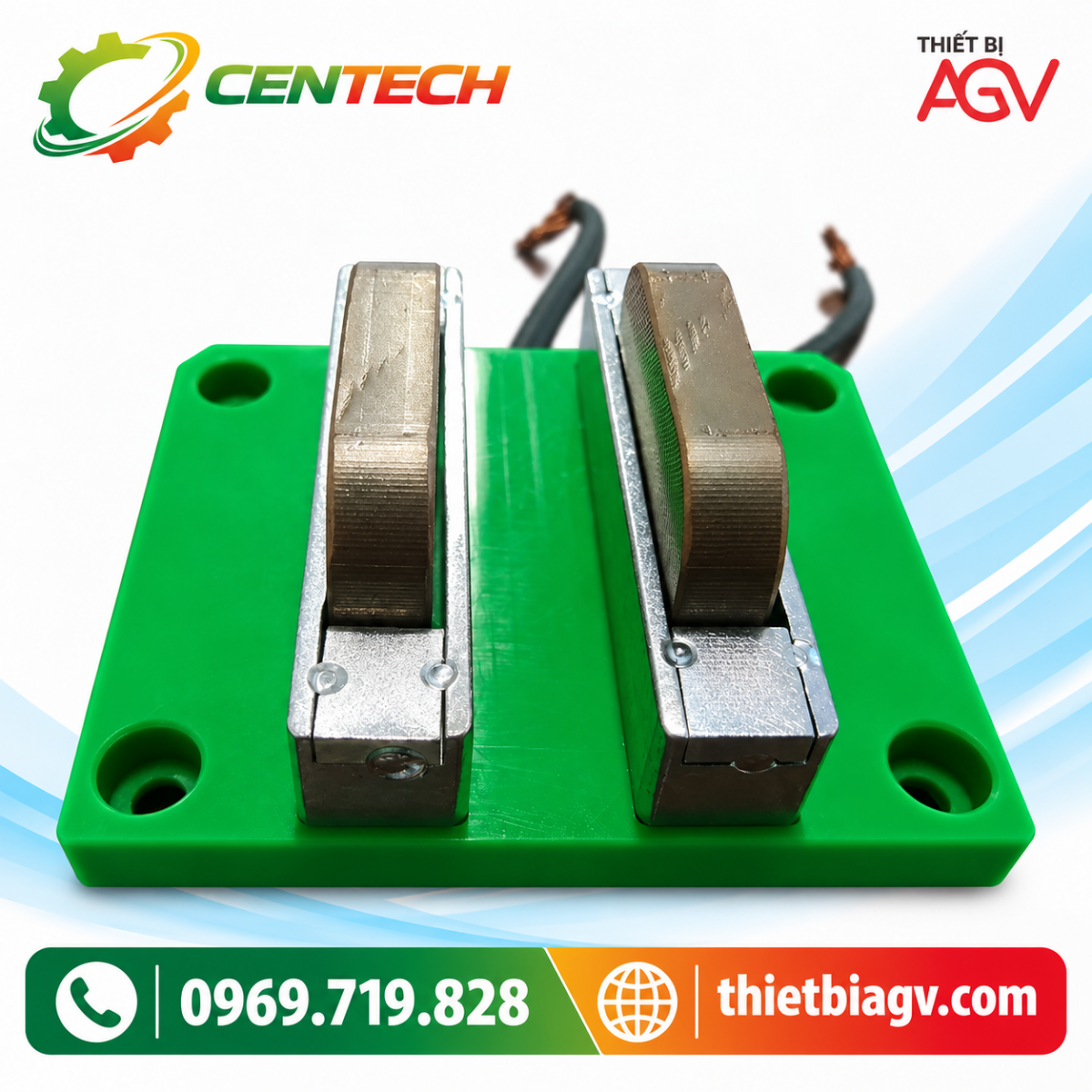

Bộ thanh tiếp điện AGV có thể gồm nhiều thành phần cơ khí và điện khác nhau tùy theo thiết kế của nhà sản xuất.
Đế cách điện: Đế có nhiệm vụ cố định và định vị các thành phần tiếp xúc điện. Theo hình ảnh sản phẩm, phần đế có màu xanh lá cây và được bố trí các lỗ phục vụ lắp đặt. Đế cần có kết cấu đủ chắc chắn để giữ vị trí các tiếp điểm trong quá trình xe AGV tiếp cận và rời khỏi trạm sạc.
Cụm tiếp điểm kim loại: Các chi tiết kim loại tạo bề mặt tiếp xúc để truyền dòng điện giữa các bộ phận của hệ thống sạc. Chất liệu, lớp phủ bề mặt, khả năng dẫn điện và giới hạn dòng điện cần được xác nhận theo thông số kỹ thuật của sản phẩm.
Cụm tiếp điện: Đây là bộ phận tạo tiếp xúc điện giữa hai cụm tiếp điểm. Tùy thiết kế, cơ cấu tiếp xúc có thể có khả năng dịch chuyển hoặc đàn hồi để bù một phần sai lệch cơ khí trong quá trình tiếp xúc. Khả năng đàn hồi, lực ép và giới hạn mài mòn cần phù hợp với hành trình tiếp cận của xe AGV.
Dây dẫn điện: Dây dẫn kết nối cụm tiếp điện với hệ thống điện của xe hoặc trạm sạc. Tiết diện dây, vật liệu dẫn điện, khả năng chịu nhiệt và phương pháp đấu nối phải phù hợp với dòng điện làm việc.
Cơ cấu lắp đặt và căn chỉnh: Cơ cấu này giúp cố định bộ tiếp điện tại vị trí thiết kế. Các lỗ bắt vít và kết cấu gá lắp phải tương thích với bề mặt lắp đặt thực tế, bảo đảm tiếp điểm được căn chỉnh đúng vị trí.
3.1. Hỗ trợ sạc pin tự động
Bộ tiếp điện có thể được tích hợp vào trạm sạc tự động, giúp xe AGV kết nối với nguồn sạc khi đến đúng vị trí. Giải pháp này hạn chế nhu cầu cắm và rút đầu nối thủ công trong các hệ thống được thiết kế tương thích.
3.2. Hỗ trợ duy trì kết nối điện ổn định
Kết cấu tiếp xúc phù hợp giúp tạo kết nối điện giữa xe và trạm sạc. Độ ổn định thực tế phụ thuộc vào lực ép tiếp xúc, chất lượng bề mặt, độ chính xác khi lắp đặt và điều kiện môi trường.
3.3. Giảm thời gian dừng xe
Khi được tích hợp với hệ thống quản lý sạc phù hợp, xe AGV có thể sạc tại các điểm được bố trí trong dây chuyền hoặc khu vực vận chuyển. Việc tổ chức sạc theo kế hoạch có thể giúp giảm thời gian chờ và nâng cao khả năng khai thác phương tiện.
3.4. Kết cấu phù hợp với hệ thống tự động hóa
Bộ tiếp điện có thể được lắp trên xe AGV hoặc tại trạm sạc theo thiết kế của hệ thống. Việc sử dụng cụm tiếp điểm chuyên dụng giúp thuận tiện cho quá trình bố trí cơ khí, đấu nối và bảo trì.
3.5. Khả năng tích hợp linh hoạt
Tùy theo thông số điện và kết cấu, bộ tiếp điện có thể được xem xét sử dụng cho xe AGV vận chuyển hàng hóa, xe tự hành trong nhà máy hoặc hệ thống logistics nội bộ. Khả năng tương thích cần được xác nhận theo từng dòng xe và thiết kế trạm sạc.
Điện áp làm việc: Điện áp AC hoặc DC theo thiết kế hệ thống.
Dòng điện định mức: Dòng điện liên tục và dòng điện sạc yêu cầu.
Khả năng chịu quá tải: Giới hạn và thời gian quá tải theo tài liệu kỹ thuật.
Điện trở tiếp xúc: Giá trị theo thông số của nhà sản xuất.
Kết cấu tiếp điểm: Loại cơ cấu tiếp xúc, vật liệu và bề mặt tiếp xúc.
Lực ép tiếp xúc: Giá trị và hành trình làm việc cho phép.
Kích thước lắp đặt: Khoảng cách lỗ bắt vít, chiều cao và vị trí gá.
Sai lệch cho phép: Giới hạn sai lệch vị trí khi xe tiếp cận.
Tuổi thọ cơ khí: Số chu kỳ tiếp xúc theo điều kiện thử nghiệm.
Môi trường sử dụng: Bụi, độ ẩm, nhiệt độ và nguy cơ ăn mòn.
Phương pháp đấu nối: Dây dẫn, đầu nối và yêu cầu cách điện.
Lưu ý: Hình ảnh sản phẩm hiện có chưa thể hiện đầy đủ mã sản phẩm, điện áp định mức, dòng điện định mức, điện trở tiếp xúc và tuổi thọ của cụm tiếp điện. Các thông số này cần được xác nhận với nhà cung cấp trước khi thiết kế hoặc đặt hàng.
Bộ thanh tiếp điện AGV hoạt động dựa trên nguyên lý tạo tiếp xúc điện giữa hai cụm tiếp điểm. Trong hệ thống sạc AGV, quá trình hoạt động thường diễn ra như sau:
Xe AGV di chuyển đến trạm sạc theo lộ trình đã được thiết lập.
Xe dừng trong phạm vi vị trí cho phép để các tiếp điểm tiếp xúc đúng thiết kế.
Hệ thống kiểm tra các điều kiện an toàn như vị trí xe, trạng thái tiếp xúc, điện áp và trạng thái bộ sạc.
Sau khi các điều kiện được đáp ứng, hệ thống thực hiện cấp điện hoặc sạc pin theo cấu hình.
Khi hoàn tất quá trình sạc hoặc khi xe cần rời trạm, nguồn điện được ngắt theo trình tự an toàn trước khi các tiếp điểm tách rời.
Không nên mặc định rằng chỉ cần hai tiếp điểm chạm nhau là hệ thống có thể cấp điện an toàn. Trình tự đóng điện, ngắt điện và bảo vệ phải tuân thủ thiết kế của nhà sản xuất và các yêu cầu kỹ thuật áp dụng.
5.2. Ứng dụng trong nhà máy sản xuất
Xe AGV có thể vận chuyển nguyên vật liệu, linh kiện và bán thành phẩm giữa các công đoạn. Bộ tiếp điện có thể được tích hợp tại điểm sạc để hỗ trợ quá trình nạp năng lượng cho xe.
5.3. Ứng dụng trong kho hàng tự động
Tại kho hàng, xe tự hành thường hoạt động theo lộ trình xác định và thực hiện nhiều lượt vận chuyển. Việc bố trí trạm sạc phù hợp giúp hệ thống quản lý năng lượng và hạn chế gián đoạn vận hành.
5.4. Ứng dụng trong trung tâm logistics
Các hệ thống logistics sử dụng AGV có thể cần phương án sạc tự động tại những vị trí được quy hoạch. Bộ tiếp điện cần được lựa chọn dựa trên tần suất tiếp xúc, dòng sạc và môi trường làm việc.
5.5. Ứng dụng trong dây chuyền lắp ráp
Trong dây chuyền lắp ráp, xe AGV có thể vận chuyển sản phẩm giữa các trạm làm việc. Điểm sạc có thể được bố trí tại khu vực chờ hoặc các vị trí phù hợp với kế hoạch vận hành.
5.6. Hệ thống xe tự hành hoạt động liên tục
Với những hệ thống có thời gian vận hành dài, việc kết hợp xe AGV, bộ sạc, hệ thống quản lý pin và cụm tiếp điện phù hợp có thể hỗ trợ tổ chức sạc hiệu quả hơn. Hiệu quả thực tế phụ thuộc vào dung lượng pin, công suất sạc, chu kỳ làm việc và phương án điều phối xe.
- Sản phẩm tham khảo thêm: Thiết bị phát thanh công nghiệp cho AGV, xe nâng và robot
- Video sản phẩm:
Cần xác định điện áp hệ thống và dòng điện sạc yêu cầu. Bộ tiếp điện phải đáp ứng giới hạn dòng điện, điện áp và điều kiện làm việc của hệ thống.
6.2. Kiểm tra kích thước cơ khí
Đối chiếu kích thước bộ tiếp điện với bản vẽ lắp đặt, bao gồm khoảng cách lỗ bắt vít, chiều cao tiếp điểm và không gian dành cho dây dẫn. Nếu thay thế thiết bị cũ, cần kiểm tra khả năng tương thích cơ khí trước khi lắp đặt.
6.3. Xác định sai lệch vị trí cho phép
Cần kiểm tra vị trí bộ tiếp điện trên xe và cụm tiếp điểm tại trạm sạc. Việc căn chỉnh phải tính đến độ phẳng của sàn, sai lệch khi xe dừng và chuyển động của cơ cấu tiếp xúc.
Không nên tự áp dụng một giá trị sai lệch hoặc độ cao tiếp xúc cố định cho mọi sản phẩm khi chưa có bản vẽ và hướng dẫn kỹ thuật tương ứng.
6.4. Kiểm tra điều kiện môi trường
Đánh giá nhiệt độ, độ ẩm, bụi bẩn và nguy cơ ăn mòn tại khu vực lắp đặt. Các điều kiện này có thể ảnh hưởng đến bề mặt tiếp xúc, tuổi thọ cơ khí và độ tin cậy của kết nối điện.
6.5. Xác nhận khả năng tương thích với bộ sạc
Bộ tiếp điện phải phù hợp với bộ sạc, pin và hệ thống điều khiển. Cần xác định cơ chế đóng điện, ngắt điện và bảo vệ để hạn chế nguy cơ phát nhiệt hoặc hồ quang khi tiếp điểm tách rời.
Bước 2: Ngắt nguồn điện trước khi lắp đặt hoặc đấu dây.
Bước 3: Lắp bộ tiếp điện lên xe AGV hoặc trạm sạc theo bản vẽ thiết kế.
Bước 4: Căn chỉnh độ cao, vị trí tiếp xúc và độ chắc chắn của cơ cấu gá lắp.
Bước 5: Đấu dây đúng sơ đồ, đúng cực tính và sử dụng tiết diện dây phù hợp với dòng điện làm việc.
Bước 6: Kiểm tra dây dẫn, đầu nối, cách điện và các chức năng bảo vệ trước khi cấp điện.
Bước 7: Thử nghiệm quá trình tiếp xúc và sạc trong điều kiện được kiểm soát.
Bước 8: Theo dõi nhiệt độ tại điểm tiếp xúc, trạng thái sạc và khả năng hoạt động của hệ thống trước khi đưa vào vận hành chính thức.
Trong quá trình sử dụng, không vận hành khi tiếp điểm bị biến dạng, nứt vỡ hoặc có dấu hiệu hư hỏng. Không để bụi bẩn, dầu mỡ hoặc dị vật tích tụ tại bề mặt tiếp xúc. Không vượt quá điện áp và dòng điện cho phép của thiết bị.
Đối với hệ thống sạc sử dụng dòng điện lớn, cần đánh giá nguy cơ phát nhiệt và hồ quang tại tiếp điểm. Việc đóng và ngắt điện phải được thực hiện theo thiết kế an toàn của hệ thống.
Kiểm tra bề mặt tiếp xúc: Quan sát dấu hiệu cháy xém, oxy hóa, biến dạng hoặc mài mòn bất thường.
Kiểm tra cơ cấu đàn hồi: Đối với thiết kế có cơ cấu đàn hồi, cần kiểm tra khả năng chuyển động và hồi vị của bộ phận tiếp xúc.
Kiểm tra dây dẫn và đầu nối: Kiểm tra dây dẫn, đầu cốt và vít cố định. Các vị trí lỏng hoặc có dấu hiệu quá nhiệt cần được xử lý sau khi ngắt nguồn.
Theo dõi nhiệt độ: Kiểm tra nhiệt độ tại điểm tiếp xúc trong quá trình chạy thử và vận hành.
Kiểm tra chất lượng sạc: Nếu xuất hiện tình trạng sạc chập chờn, tăng nhiệt bất thường hoặc tia lửa, cần dừng hệ thống để kiểm tra nguyên nhân.
Tần suất bảo trì nên được xác định theo khuyến nghị của nhà sản xuất, tần suất sử dụng và điều kiện môi trường.
Không vận hành khi tiếp điểm bị hư hỏng hoặc biến dạng.
Không để bụi bẩn và dị vật tích tụ tại bề mặt tiếp xúc.
Kiểm tra độ mòn của cơ cấu tiếp xúc theo chu kỳ bảo trì.
Kiểm tra độ chắc chắn của vít, đầu nối và dây dẫn.
Không vượt quá điện áp và dòng điện cho phép.
Không đấu nối hoặc bảo trì khi hệ thống đang được cấp điện.
Bảo đảm bộ sạc và hệ thống điều khiển có cơ chế ngắt điện phù hợp.
Kiểm tra nhiệt độ tại điểm tiếp xúc khi chạy thử và trong quá trình bảo trì.
Thay thế linh kiện theo hướng dẫn của nhà sản xuất.
Đối với các ứng dụng quan trọng, cần kiểm tra tài liệu kỹ thuật và thử nghiệm hệ thống trước khi đưa vào vận hành liên tục.
Khi lựa chọn bộ thanh tiếp điện, khách hàng nên cung cấp các thông tin sau để được tư vấn phù hợp:
Model hoặc hình ảnh bộ tiếp điện đang sử dụng.
Điện áp hệ thống và dòng điện sạc yêu cầu.
Kích thước lắp đặt và bản vẽ cơ khí nếu có.
Loại xe AGV và vị trí lắp bộ tiếp điện.
Điều kiện môi trường và tần suất vận hành.
Nhu cầu thay thế thiết bị cũ hay thiết kế hệ thống mới.
Những thông tin này giúp quá trình lựa chọn thiết bị sát với điều kiện thực tế và hạn chế rủi ro không tương thích khi lắp đặt.
Thông tin liên hệ CENTECH
Điện thoại: 0969 719 828
Website: https://thietbiagv.com
Thiết bị tạo kết nối điện giữa xe AGV và cụm tiếp điện tại vị trí sạc hoặc cấp nguồn theo thiết kế hệ thống. Giải pháp này có thể hỗ trợ sạc pin tự động và giảm nhu cầu kết nối thủ công.
Thanh tiếp điện có dùng được cho mọi loại xe AGV không?
Không. Cần kiểm tra điện áp, dòng điện, kích thước cơ khí, vị trí tiếp xúc và kết cấu trạm sạc. Thiết bị chỉ phù hợp khi đáp ứng yêu cầu của hệ thống cụ thể.
Làm thế nào để lựa chọn đúng bộ tiếp điện AGV?
Cần xác định điện áp, dòng điện, yêu cầu sạc, kích thước lắp đặt, sai lệch vị trí cho phép và điều kiện môi trường. Nếu thay thế thiết bị cũ, nên cung cấp mã model hoặc bản vẽ để đối chiếu.
Bộ tiếp điện AGV có cần bảo trì không?
Có. Cần kiểm tra định kỳ bề mặt tiếp xúc, độ mòn, cơ cấu đàn hồi, dây dẫn và đầu nối. Tần suất bảo trì phụ thuộc vào khuyến nghị của nhà sản xuất và điều kiện vận hành.
Có thể sử dụng bộ tiếp điện cho hệ thống sạc tự động không?
Có thể xem xét tích hợp nếu thiết bị đáp ứng yêu cầu điện và cơ khí của hệ thống. Quá trình sạc cần có bộ sạc, hệ thống điều khiển và cơ chế bảo vệ phù hợp.
Để lựa chọn đúng sản phẩm, cần kiểm tra đầy đủ thông số điện, kích thước lắp đặt, đặc tính tiếp xúc và điều kiện làm việc. Đối với các hệ thống có dòng sạc lớn hoặc hoạt động với tần suất cao, việc đánh giá an toàn điện và xây dựng kế hoạch bảo trì cần được ưu tiên.
