Dải đèn AGV – Dải đèn tín hiệu và đèn báo trạng thái AGV AMR

Giới thiệu dải đèn AGV

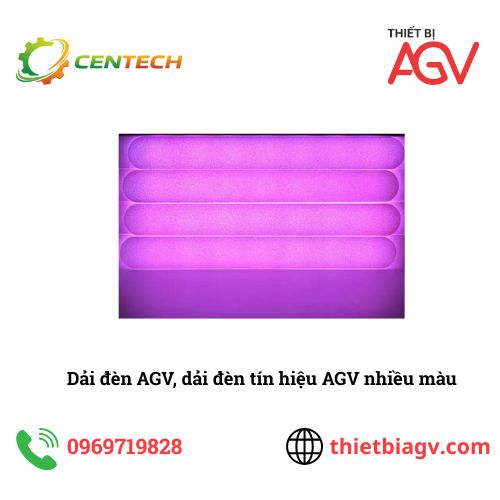

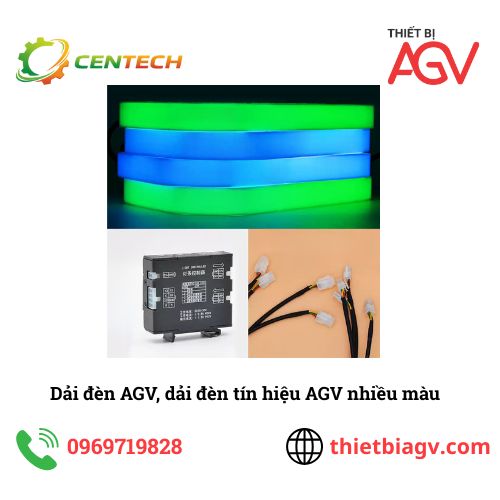

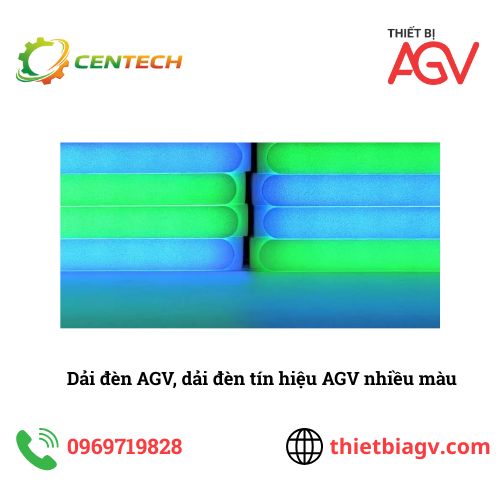

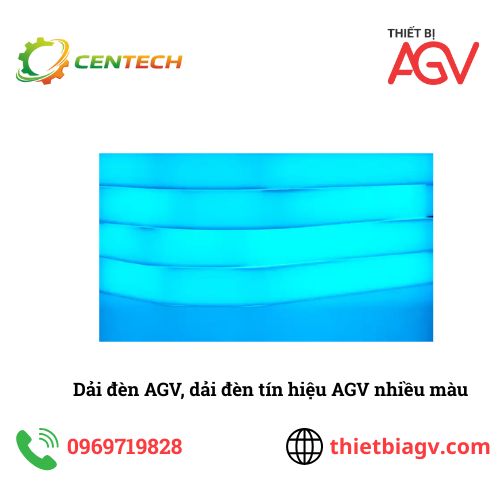

Dải đèn AGV là đèn chỉ thị trạng thái chuyên dùng cho xe tự hành AGV và AMR trong hệ thống tự động hóa. Sản phẩm cho phép hiển thị nhiều màu sắc khác nhau để thể hiện trạng thái vận hành như chạy, dừng, lỗi, cảnh báo an toàn hoặc chế độ làm việc.

Dải đèn có thể tùy chỉnh theo kích thước, hình dạng và phương thức lắp đặt, phù hợp cho nhiều loại AGV và AMR khác nhau.

Vật liệu và cấu tạo

Dải đèn AGV được chế tạo từ các vật liệu chuyên dụng, đảm bảo độ bền và tính thẩm mỹ:

• Nhựa in 3D

• Acrylic cắt laser

• Acrylic mờ mỏng, cho ánh sáng đều và dịu

Vỏ đèn có thể tùy chỉnh theo yêu cầu kỹ thuật và thiết kế của từng dự án.

Định nghĩa dây tín hiệu

Cổng DI (ngõ vào):

• Đỏ: 12V

• Đen: GND

• Vàng: DIN

• Xanh lá: BIN

Cổng DO (ngõ ra):

• Đỏ: 12V

• Đen: GND

• Vàng: DOT

• Xanh lá: BOT

Giải thích mã model sản phẩm

Cấu trúc mã:
AW-LED – XXX – X – XXX

Ý nghĩa từng phần:

• AW-LED: Mã cố định của dải đèn

• AW-LEDCTRL: Mã cố định của bộ điều khiển dải đèn

• XXX (kiểu dáng): Ví dụ R50, R80, R100, L200

• X (vị trí lắp): L (trái) hoặc R (phải)

• XXX (mã khách hàng): Theo dự án hoặc yêu cầu riêng

Phương thức lắp đặt

Dải đèn được thiết kế sẵn lỗ lắp đặt, thuận tiện cho việc cố định và căn chỉnh:

• Lắp trên hoặc dưới

• Lắp trước hoặc sau

• Lắp dạng ngàm (cài)

• Tùy chỉnh theo yêu cầu thực tế của AGV

Thông số kỹ thuật chính

- Thông số nguồn:

• Điện áp làm việc: DC 12V ±1V

• Dòng làm việc: 9 mA

• Công suất tĩnh: 2 mA

- Thông số tín hiệu:

• Giao diện truyền thông: Bus đơn

• Tín hiệu H: tối đa 4V

• Tín hiệu L: tối đa 1V

• Tần số xung nhịp: 8 kHz

• Chiều dài dây tín hiệu: nhỏ hơn 2 m

- Cổng DI và DO:

• Giắc ô tô 5557 / 5559, cấu hình 2×2

• 4 lõi dây, tiết diện 0.3 mm²

• Chiều dài dây mặc định 25 cm, có thể tùy chỉnh

 Điều kiện môi trường làm việc

• Nhiệt độ làm việc: -5 đến +35°C

• Độ ẩm làm việc: ≤ 80%RH

• Nhiệt độ lưu trữ: -10 đến +45°C

• Độ ẩm lưu trữ: ≤ 85%RH

• Phù hợp môi trường công nghiệp, có bụi kim loại và khí dễ cháy

Lưu ý kỹ thuật khi sử dụng

• Khoảng cách quá dài giữa dải đèn và bộ điều khiển có thể gây hiển thị không ổn định

• Có thể bổ sung bộ khuếch đại tín hiệu để khắc phục

• Dải đèn nhạy cảm với điện áp và dòng điện, cần đấu dây đúng kỹ thuật

Quy trình tùy chỉnh dải đèn AGV

Bước 1: Khách hàng cung cấp yêu cầu

• Bản vẽ kích thước khu vực hiển thị

• Phương thức lắp đặt

• Hoặc ủy quyền thiết kế theo tiêu chuẩn nếu chưa có phương án

Bước 2: Thiết kế và xác nhận

• Thiết kế bản vẽ lắp ráp tổng thể

• Xác định mã model theo bản vẽ

• Gửi file kỹ thuật định dạng STEP để khách hàng xác nhận

Các model dải đèn AGV tiêu biểu

AW-LED-L200-H24-BZ

• Chiều dài phát sáng 200 mm

• Chiều cao 24 mm

• Vỏ acrylic mờ

• Tùy chọn ánh sáng: đơn sắc, RGB, chuyển màu

AW-LED-R50-H24-BZ

• Bán kính uốn R50

• Phù hợp lắp tại các vị trí bo góc

• Dây ra hai đầu, chiều dài mặc định 25 cm

AW-LED-R80-H24-BZ

• Bán kính uốn R80

• Thiết kế cho các góc cong lớn

• Tùy chọn ánh sáng linh hoạt

AW-LED-R100-H24-BZ

• Bán kính uốn R100

• Ánh sáng phân bố đều theo thân đèn

• Phù hợp AGV kích thước lớn

Sản phẩm liên quan

• Dải đèn tín hiệu AGV

• Bộ điều khiển dải đèn AGV AMR

• Phụ kiện và linh kiện AGV

Nếu anh/chị đang cần dải đèn AGV nhiều màu, hiển thị trạng thái rõ ràng và tùy chỉnh theo dự án, chúng tôi sẵn sàng hỗ trợ từ khâu thiết kế đến triển khai thực tế.
