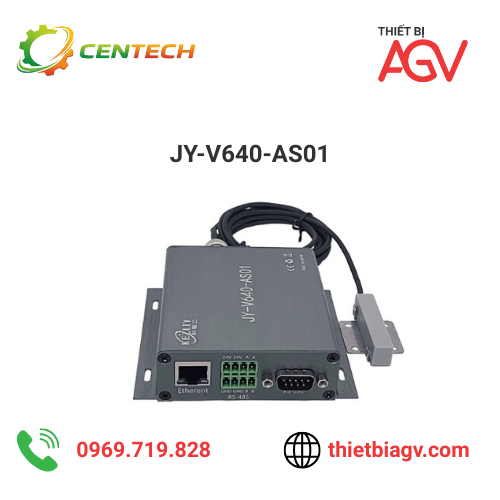

Đầu đọc ghi RFID bán dẫn chuẩn SEMI V640

1/ Giới thiệu đầu đọc ghi RFID bán dẫn

Đầu đọc ghi RFID bán dẫn V640 là thiết bị RFID công nghiệp được thiết kế cho các hệ thống tự động hóa, quản lý sản xuất và hệ thống nhận dạng trong môi trường công nghiệp. Thiết bị hỗ trợ nhiều chuẩn giao tiếp truyền thông như RS485, RS232, Ethernet RJ45 và I/O, cho phép dễ dàng tích hợp vào các hệ thống điều khiển như PLC, máy tính công nghiệp và hệ thống điều khiển trung tâm.

Thiết bị hỗ trợ giao thức truyền thông SEMI và Modbus RTU, phù hợp với các ứng dụng trong ngành bán dẫn và các hệ thống sản xuất yêu cầu tiêu chuẩn giao tiếp công nghiệp

2/ Giao diện truyền thông

Thiết bị hỗ trợ nhiều giao diện truyền thông công nghiệp:

• RS485

• RS232

• RJ45 (Ethernet)

• IO

Các giao diện này giúp thiết bị dễ dàng kết nối với hệ thống điều khiển công nghiệp và mạng truyền thông nhà máy.

3/ Thông số môi trường và đặc tính vật lý

Các thông số môi trường của thiết bị:

• Nhiệt độ hoạt động: -25°C đến 70°C

• Nhiệt độ lưu trữ: -40°C đến 85°C

• Độ ẩm hoạt động: 5% đến 95% (không ngưng tụ)

• Trọng lượng: 215 g

Khả năng chịu môi trường:

• Kiểm tra rơi tự do từ độ cao 1.2 m

• Chống tĩnh điện ESD

  • Phóng điện không khí: ±8KV

  • Phóng điện tiếp xúc: ±6KV

4/ Thông số điện

Các thông số điện của thiết bị:

• Phương thức cấp nguồn: DC 24V

• Công suất tiêu thụ: 2W

• Chức năng bảo vệ:

• Bảo vệ đảo cực nguồn

• Bảo vệ quá áp

• Bảo vệ quá dòng

• Giao thức truyền thông hỗ trợ:

• SECS

• MODBUS RTU

• Tốc độ truyền mặc định RS232:

• 9600 baud

• Không kiểm tra lỗi

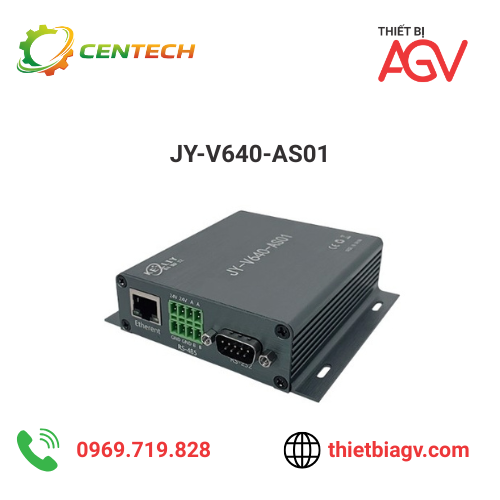

5/ Mô tả phần cứng

Thiết bị có các cổng kết nối phần cứng sau:

• Cổng Ethernet RJ45

• Cổng RS485

• Cổng RS232

• Cổng nguồn DC 24V

• Cổng anten RFID

• Cổng tín hiệu I/O

Ngoài ra thiết bị còn có hệ thống đèn trạng thái:

• POWER

• SYS

6/ Cổng cấp nguồn DC

Nguồn cấp cho thiết bị:

• 24V

• 24V

• GND

• GND

Thiết bị sử dụng nguồn cấp DC 24V.

7/ Bảng định nghĩa chân DB9 (RS232)

• Chân 2: RD – nhận dữ liệu

• Chân 3: SD – truyền dữ liệu

• Chân 5: SG – mass tín hiệu hệ thống

Các chân không sử dụng:

• 1, 4, 6, 7, 8, 9 – NC

8/ Cổng tín hiệu I/O

Các chân I/O của thiết bị:

• GND – mass tín hiệu

• IO1 – ngõ vào hoặc ra tín hiệu 1

• IO2 – ngõ vào hoặc ra tín hiệu 2

9/ Mô tả đèn chỉ thị

Đèn POWER (đèn đỏ)

• Nhàn rỗi: sáng 0.5s – tắt 0.5s

• Không kết nối anten: sáng 0.1s – tắt 0.9s

• Lỗi giải mã FSK: nhấp nháy nhanh 2 lần mỗi giây

• Anten và FSK lỗi: nhấp nháy nhanh 3 lần mỗi giây

• Hoạt động bình thường: sáng liên tục

Đèn SYS (đèn xanh)

• Không đọc thẻ: đèn tắt

• Đang đọc thẻ: đèn sáng

• Thẻ rời vùng đọc: đèn tắt

10/ Chế độ làm việc

Thiết bị hỗ trợ nhiều chế độ làm việc:

• Modbus RTU

• SECS RS232

• SECS HSMS (Ethernet)

Bảng chế độ làm việc:

• 20 – Modbus RTU

• 30 – SECS RS232

• 31 – SECS HSMS

11/ Các chế độ hoạt động của thiết bị

Chế độ bộ điều khiển chính và các nút phụ

• Các nút phụ phải có địa chỉ khác nhau

• Địa chỉ không được đặt là 0

Mô hình kết nối:

PC → Bộ điều khiển SECS → RS485 → các thiết bị phụ.

Chế độ Modbus RTU

• Kết nối PLC

• Kết nối máy tính công nghiệp

• Kết nối nhiều thiết bị trong mạng RS485

Mô hình:

PC → RS485 → các thiết bị Modbus.

Chế độ cấu hình

Trước khi cấp nguồn:

• Vặn công tắc SW2 sang vị trí 4

• Sau khi cấp nguồn thiết bị sẽ vào chế độ test.

12/ Tiêu chuẩn SEMI

Thiết bị tuân thủ tiêu chuẩn SEMI của ngành bán dẫn, bao gồm:

• Chuẩn truyền thông giữa hệ thống nhà máy và thiết bị sản xuất bán dẫn

• Vị trí lắp đặt RFID trong thiết bị sản xuất

Model V640 đáp ứng các tiêu chuẩn SEMI này.

Thiết bị được thiết kế với linh kiện phổ dụng, đảm bảo khả năng cung cấp ổn định trong hơn 15 năm.

13/ Ứng dụng

Thiết bị RFID được sử dụng trong nhiều lĩnh vực:

• Kiểm soát ra vào

• Nhận dạng phương tiện

• Theo dõi container

• Quản lý tài sản

• Quản lý rác thải

14/ Thẻ RFID thủy tinh LF 134.2 kHz

Các transponder thủy tinh của Texas Instruments có kích thước 32 mm và hoạt động ở tần số 134.2 kHz.

Một số sản phẩm tuân thủ tiêu chuẩn quốc tế:

• ISO 11784

• ISO 11785

Các transponder LF của TI được sản xuất bằng quy trình tinh chỉnh được cấp bằng sáng chế, giúp đảm bảo hiệu suất đọc ghi ổn định.

15/ Thông số transponder RI-TRP-DR2B

• Bộ nhớ: 1360 bit

• 17 trang đọc ghi

Thông số hoạt động:

• Tần số: 134.2 kHz

• Điều chế: FSK

• Nguyên lý truyền: HDX

Khoảng cách hoạt động:

• Khoảng cách đọc: tối đa 100 cm

• Khoảng cách ghi: khoảng 30% khoảng cách đọc

Thời gian:

• Thời gian đọc: 86 ms

• Thời gian ghi: 293 ms

Tuổi thọ:

• Chu kỳ ghi: 100.000 lần

Nguồn cấp:

• Không dùng pin

Lấy năng lượng từ tín hiệu của đầu đọc.

16/ Hệ sinh thái RFID Texas Instruments

Texas Instruments là một trong những nhà sản xuất RFID lớn trên thế giới với:

• Thẻ TI-RFid

• Nhãn RFID thông minh

• Hệ thống đầu đọc RFID

Hơn 1 tỷ thẻ RFID đã được sản xuất và triển khai trong nhiều ứng dụng trên toàn cầu.

TI cũng tham gia vào nhiều tổ chức tiêu chuẩn quốc tế:

• ISO

• ISO/IEC

• ECMA International

• ETSI

Nếu anh/chị đang cần đầu đọc RFID công nghiệp chuẩn SEMI hỗ trợ Modbus RTU và nhiều giao diện truyền thông, model V640 là lựa chọn phù hợp cho hệ thống sản xuất và tự động hóa.
