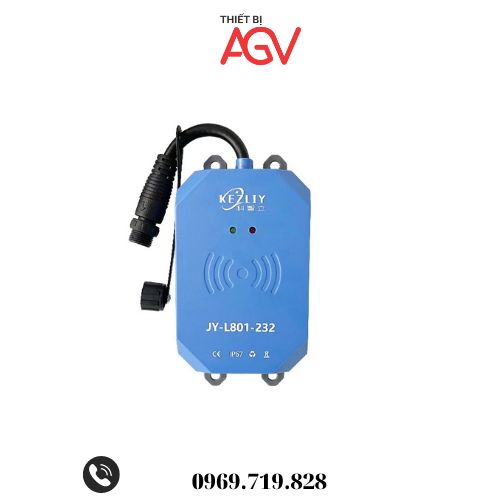

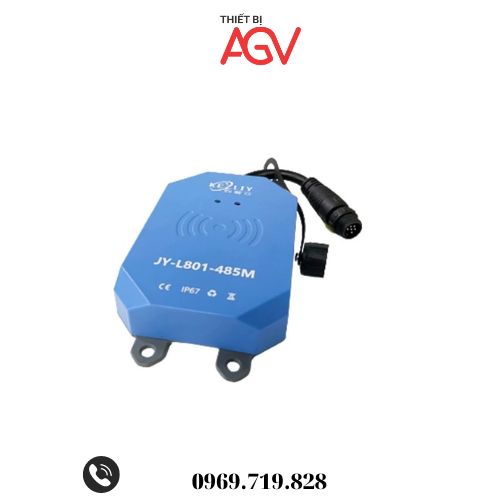

Đầu đọc RFID công nghiệp tần số thấp 134,2k dùng cho xe AGV/RGV

1/Thông số kỹ thuật:

- Thương hiệu: Ke Zhili

- Model: JY-L801

- Giao thức: ModbusRS485, ModbusRS232,  232, 485

-  Tần số: 134,2/125KHz

- Thẻ hỗ trợ: FDX-B, EMID

- Điện áp: 9-28v

- Công suất: 51,5 w

- Dòng điện: < 0,2A

- Khoảng cách đọc thẻ: 0-170mm

- Chất liệu vỏ: ABS+PC

- Nhiệt độ làm việc: -25 ~ 70 độ C

- Độ ẩm làm việc: 90% RH

- Nhiệt độ bảo quản: -20~85 độ C

- Phương thức lắp đặt: vít M4 x 4 lỗ

- Tốc độ nhận dạng nhanh: Nhận dạng di động tốc độ cao và không bỏ lỡ các lần đọc, tốc độ nhận dạng 2m/s

- Cấp bảo vệ tốt: Chống nước IP67, chốc sốc, chịu áp lực

- Khẳ năng chống nhiễu mạnh mẽ: Nó đi kèm với mạch điều chỉnh tự động 32 cấp , có thể tự động điều chỉnh các thông số mạch khi làm việc trong các môi trường khác nhau

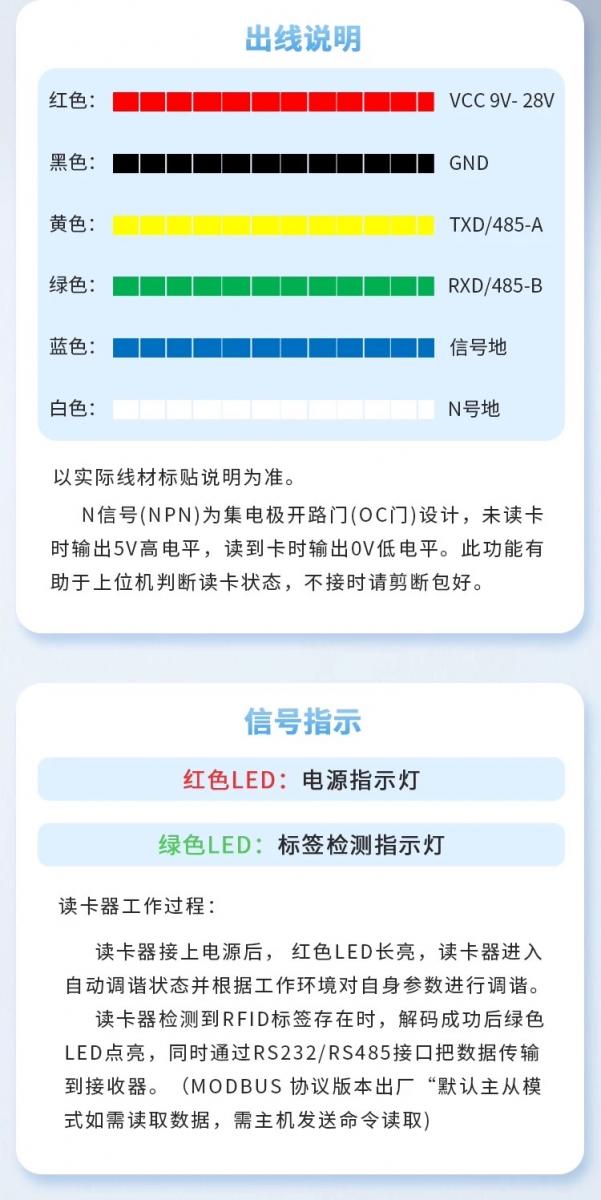

2/Quy trình làm việc đầu đọc thẻ:

Sau khi đầu đọc thẻ được kết nối với nguồn điện, đèn LED màu đỏ luôn sáng và đầu đọc thẻ sẽ chuyển sang trạng thái điều chỉnh tự động và điều chỉnh các thông số của chính nó theo môi trường làm việc.

Khi đầu đọc thẻ phát hiện sự hiện diện của thẻ RFID, đèn LED màu xanh lá cây sẽ sáng lên sau khi giải mã thành công và dữ liệu được truyền đến bộ thu thông qua giao diện RS232/RS485. (Phiên bản giao thức MODBUS xuất xưởng với chế độ master-slave mặc định. Nếu cần đọc dữ liệu, bạn cần máy chủ gửi lệnh để đọc)

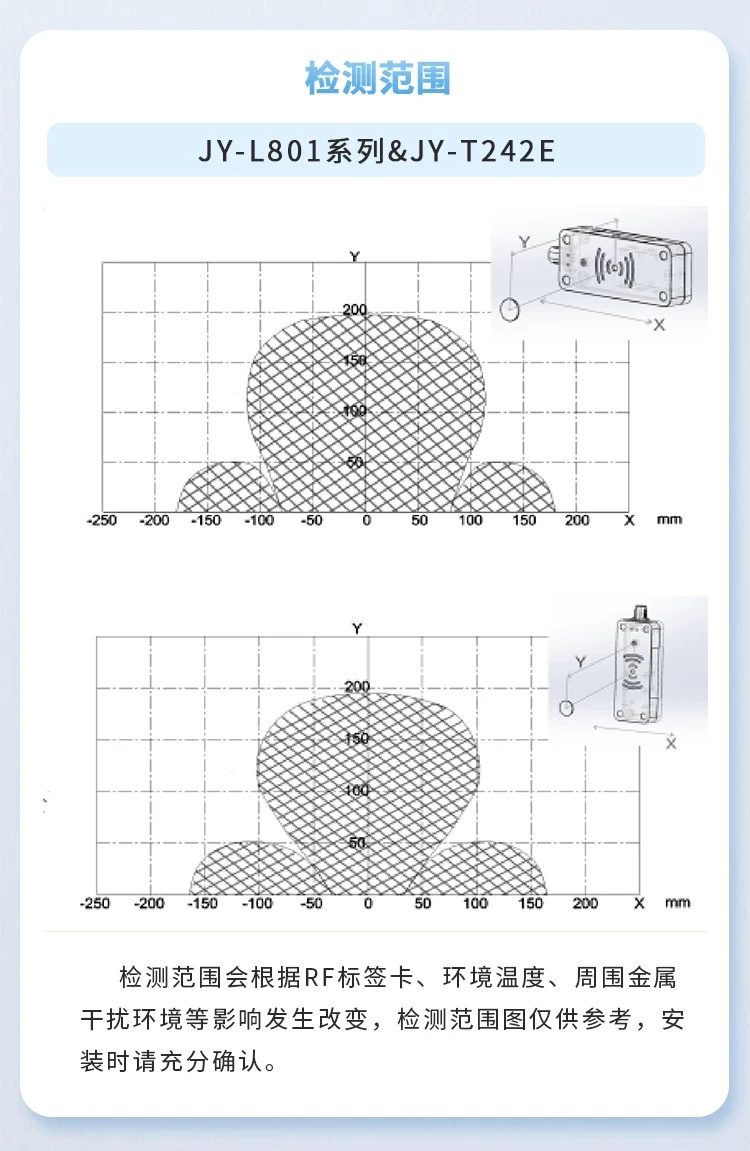

3/ Phạm vi phát hiện sẽ thay đổi tùy theo ảnh hưởng của thẻ thẻ RF, nhiệt độ môi trường, môi trường nhiễu kim loại xung quanh, v.v. Sơ đồ phạm vi phát hiện chỉ mang tính tham khảo, vui lòng xác nhận đầy đủ trong quá trình cài đặt.

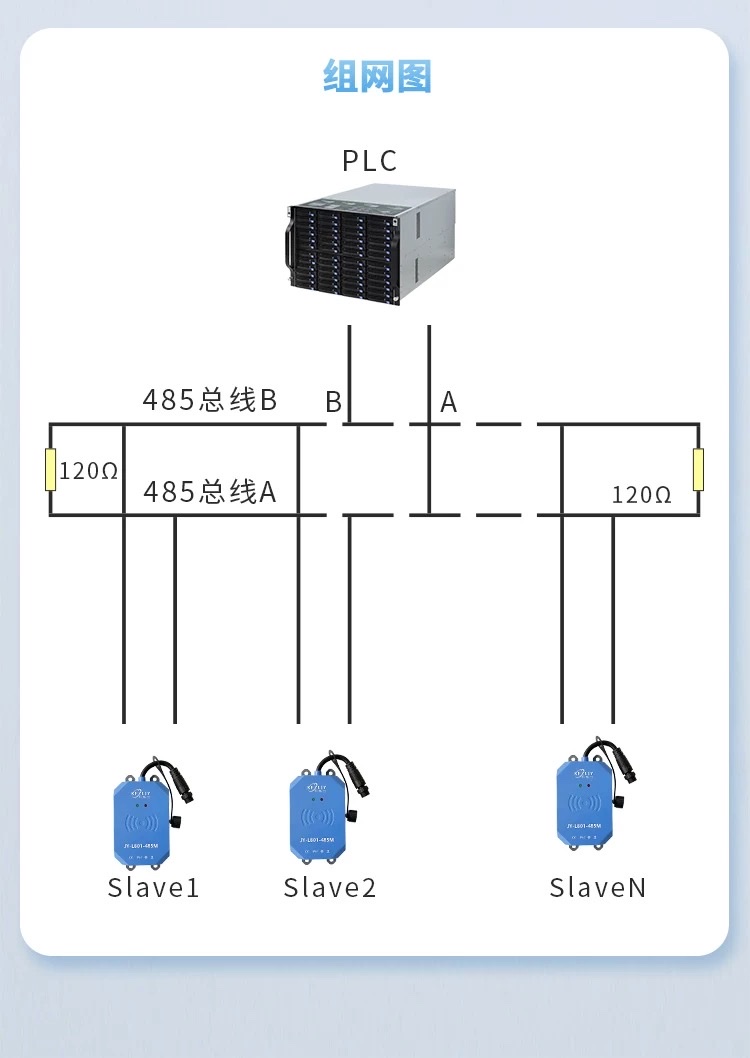

4/ Sơ đồ mạng

5. Sản phẩm tương thích

Thẻ RFID tần số 134,2 KHz chip EM4305 mã JY-T251E
