VỎ NHỰA ĐẦU NỐI MOLEX 5559

1. Giới thiệu vỏ nhựa đầu nối Molex 5559

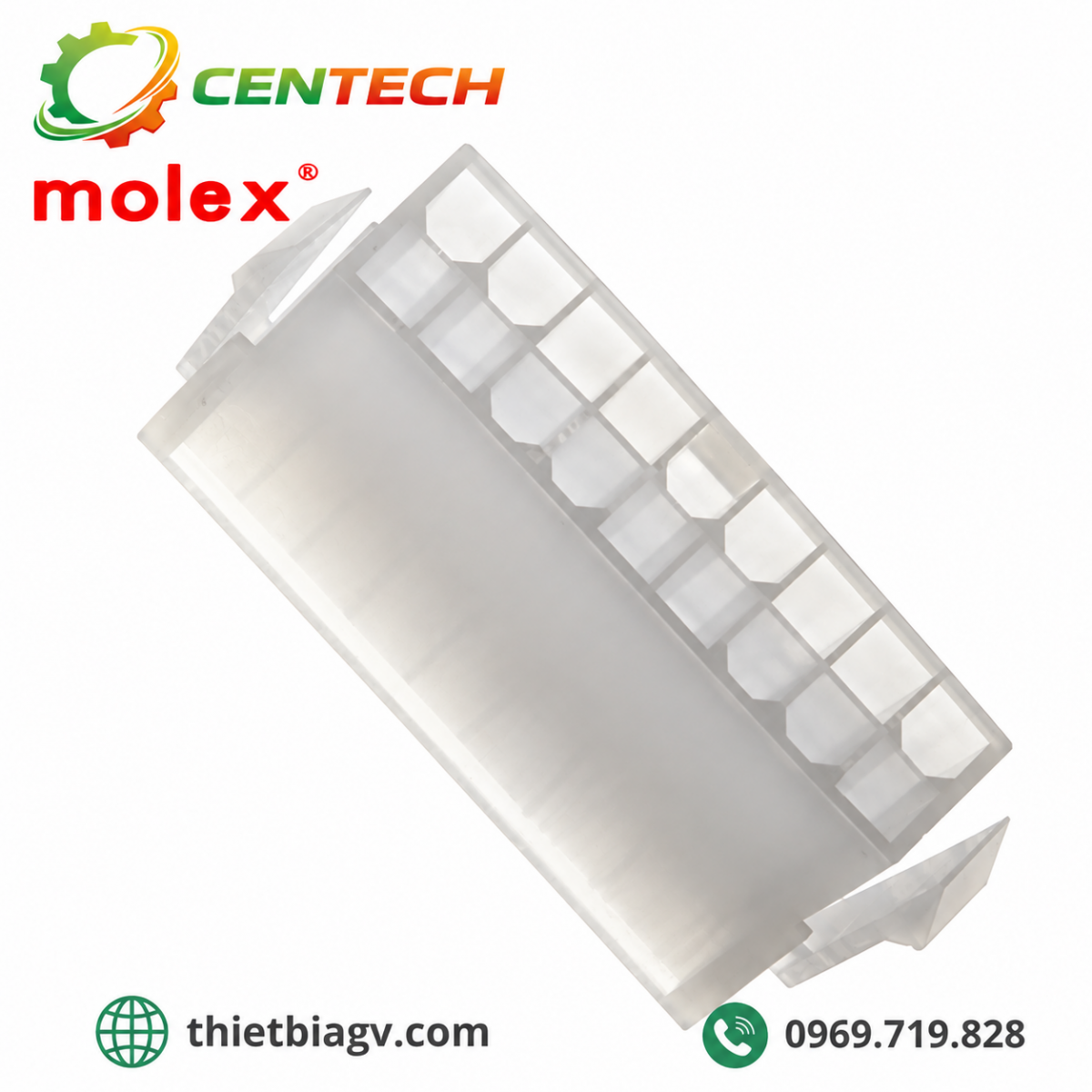

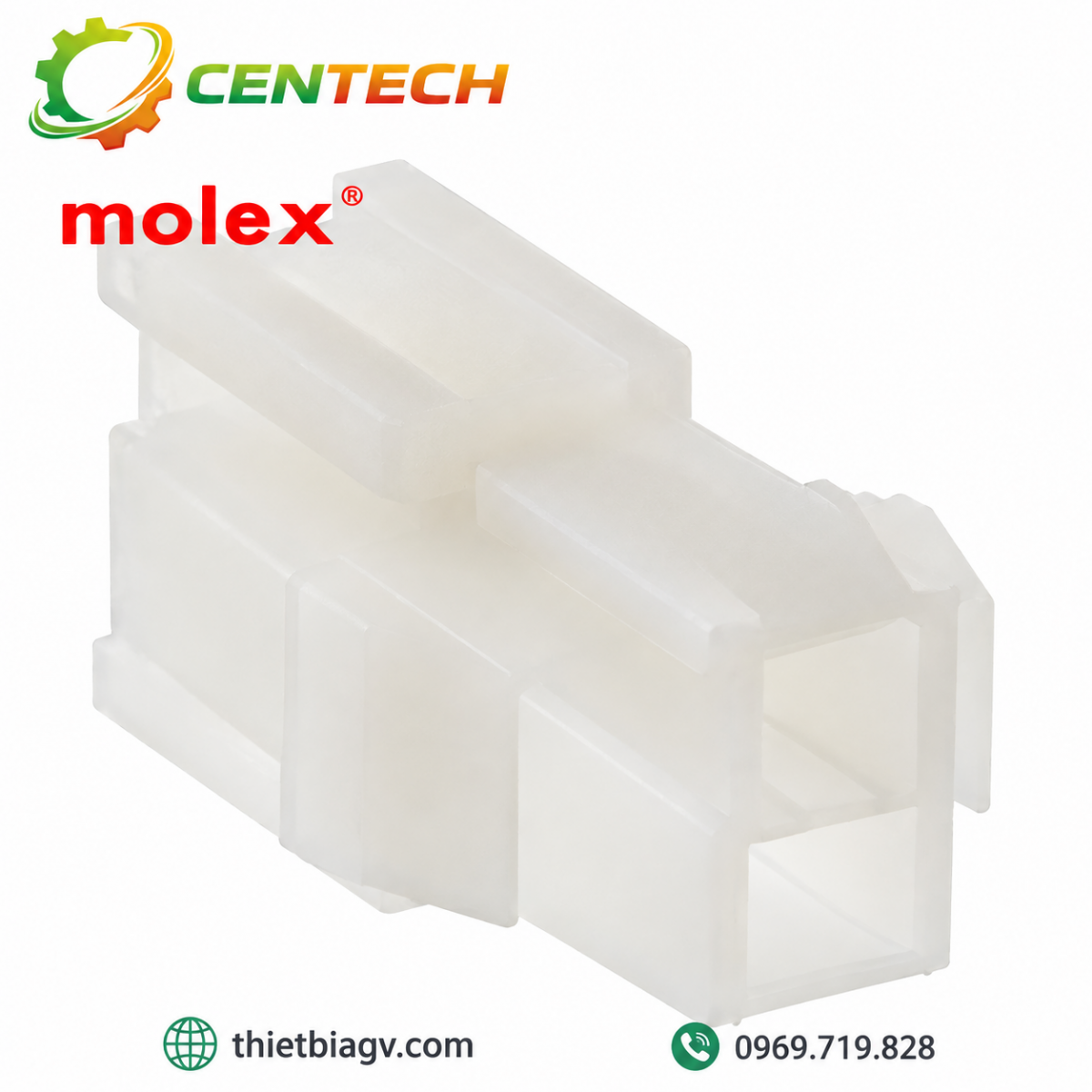

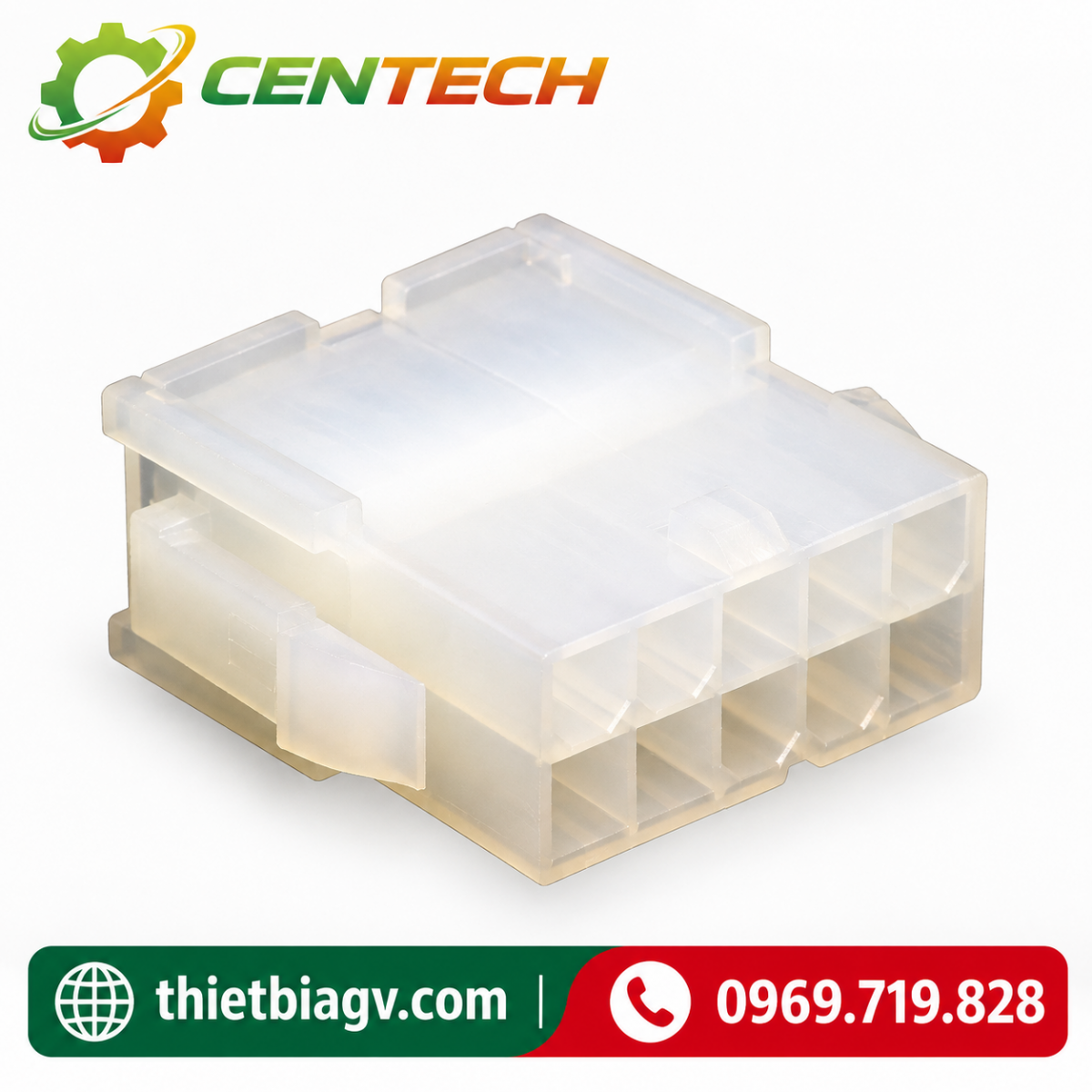

Vỏ nhựa đầu nối Molex 5559 là dòng đầu nối dạng Plug Housing thuộc hệ thống Mini-Fit Jr., được thiết kế với bước chân 4.2mm và cấu trúc hai hàng chân (Dual Row). Sản phẩm sử dụng để lắp các chân tiếp điểm (terminal), tạo thành bộ đầu nối dây điện phục vụ truyền nguồn và tín hiệu trong các thiết bị điện, điện tử và hệ thống tự động hóa công nghiệp.

Dòng Molex 5559 có nhiều cấu hình từ 2P đến 24P, giúp người sử dụng lựa chọn số lượng chân kết nối phù hợp với từng thiết bị. Thiết kế vỏ nhựa có tai khóa (Housing with Ears) hỗ trợ cố định đầu nối khi ghép với đầu tương thích, góp phần duy trì kết nối ổn định trong quá trình vận hành.

Với thiết kế nhỏ gọn, cấu trúc hai hàng chân và khả năng kết hợp cùng các terminal thuộc hệ thống Mini-Fit Jr., Molex 5559 được sử dụng trong nhiều ứng dụng như bộ nguồn, tủ điện, máy móc công nghiệp, hệ thống điều khiển, robot và các thiết bị tự động hóa.

CENTECH cung cấp các loại vỏ nhựa đầu nối và linh kiện kết nối điện phục vụ nhu cầu lắp ráp, bảo trì và thay thế trong công nghiệp.

2. Thông số kỹ thuật vỏ nhựa Molex 5559

Thông số được tổng hợp từ hình ảnh sản phẩm và bản vẽ kỹ thuật Molex số 55590020-SD, thể hiện dòng Mini-Fit Jr. Dual Row Plug Housing with Ears.

Lưu ý: Các thông số dòng điện, điện áp, nhiệt độ làm việc và tiết diện dây cần đối chiếu theo mã linh kiện cụ thể, terminal sử dụng và điều kiện vận hành. Vỏ nhựa riêng lẻ không quyết định toàn bộ khả năng tải điện của bộ đầu nối.

3. Đa dạng số lượng chân từ 2P đến 24P

Một trong những ưu điểm của Molex 5559 là có nhiều lựa chọn số lượng chân, phù hợp với các hệ thống điện có số lượng dây kết nối khác nhau.

Các cấu hình phổ biến:

Việc lựa chọn số chân phù hợp giúp tối ưu không gian đấu nối, giảm số lượng giắc cắm riêng lẻ và thuận tiện hơn khi lắp ráp.

Đối với thiết bị có nhiều đường cấp nguồn hoặc tín hiệu, người thiết kế cần bố trí các chân theo sơ đồ điện, đồng thời kiểm tra khả năng chịu tải của từng tiếp điểm.

4. Bước chân 4.2mm - Phù hợp với hệ đầu nối Mini-Fit Jr.

Molex 5559 sử dụng bước chân 4.2mm, là khoảng cách tâm giữa các vị trí chân liền kề theo thiết kế của hệ đầu nối.

Bước chân này cho phép bố trí nhiều chân kết nối trong một housing có kích thước tương đối gọn.

Các lợi ích gồm:

Thuận tiện bố trí nhiều đường dây trong cùng một đầu nối.

Hỗ trợ thiết kế bộ dây điện có cấu trúc rõ ràng.

Dễ dàng tháo lắp khi sử dụng đúng đầu ghép tương thích.

Phù hợp với nhiều thiết bị điện và điện tử.

Hỗ trợ tiêu chuẩn hóa kết nối trong quá trình sản xuất.

Khi thay thế đầu nối, cần kiểm tra cả bước chân, hình dạng vỏ, vị trí khóa và mã terminal. Không nên lựa chọn chỉ dựa vào thông số 4.2mm vì các dòng đầu nối có cùng bước chân chưa chắc ghép nối được với nhau.

5. Thiết kế hai hàng chân Dual Row

Vỏ Molex 5559 sử dụng cấu trúc Dual Row, bố trí các vị trí terminal thành hai hàng.

Thiết kế này giúp tăng mật độ kết nối trong một đầu nối, phù hợp với thiết bị có nhiều đường dây nhưng không gian lắp đặt hạn chế.

Đối với các hệ thống điều khiển, việc gom nhiều dây vào một bộ đầu nối có thể giúp quá trình lắp ráp, kiểm tra và thay thế cụm dây thuận tiện hơn.

Các vị trí chân cần được đánh số và đấu nối theo sơ đồ kỹ thuật để tránh nhầm lẫn giữa nguồn điện, tín hiệu và các đường điều khiển.

6. Vật liệu nhựa Nylon 6/6

Theo bản vẽ kỹ thuật được cung cấp, dòng Molex 5559 có các mã vật liệu sử dụng Nylon 6/6.

Đây là loại nhựa kỹ thuật được sử dụng phổ biến trong sản xuất vỏ đầu nối điện nhờ khả năng cách điện và độ bền cơ học phù hợp.

Đặc điểm của vật liệu

Khả năng cách điện: Vỏ nhựa giúp định vị và cách ly các tiếp điểm trong đầu nối.

Độ bền cơ học: Hỗ trợ giữ cấu trúc housing trong quá trình lắp ráp và sử dụng đúng điều kiện kỹ thuật.

Khả năng chịu nhiệt: Phụ thuộc vào cấp vật liệu và thông số của từng mã sản phẩm.

Khả năng chống cháy: Bản vẽ thể hiện các lựa chọn vật liệu UL94 V-2 và UL94 V-0 tùy phiên bản.

Phân loại vật liệu theo bản vẽ

Cần lựa chọn đúng mã vật liệu khi hệ thống có yêu cầu riêng về khả năng chống cháy.

7. Thiết kế tai khóa và cơ cấu ghép nối

Molex 5559 được thiết kế với cơ cấu tai khóa, hỗ trợ ghép nối với đầu tương thích.

Cấu trúc housing có các vị trí giữ terminal và cơ cấu định vị nhằm hỗ trợ quá trình lắp ráp chính xác.

Những đặc điểm chính:

Hỗ trợ giữ terminal bên trong vỏ.

Định vị các vị trí chân kết nối.

Hỗ trợ ghép nối đúng hướng.

Giữ hai phần đầu nối khi lắp đúng cấu hình.

Thuận tiện trong quá trình lắp ráp bộ dây điện.

Cơ cấu khóa cần được kiểm tra sau khi cắm. Không nên sử dụng đầu nối khi tai khóa bị gãy, biến dạng hoặc không còn giữ chắc đầu ghép.

8. Màu sắc vỏ đầu nối Molex 5559

Dòng Molex 5559 có nhiều phiên bản màu sắc tùy mã sản phẩm.

Các màu được thể hiện trong bản vẽ gồm:

Natural - trắng ngà.

Đen (Black).

Xanh dương (Blue).

Đỏ (Red).

Màu sắc có thể hỗ trợ phân biệt các nhóm dây, bộ nguồn hoặc chức năng của từng đầu nối trong hệ thống.

Tuy nhiên, màu vỏ không tự động xác định cực tính hoặc điện áp sử dụng. Việc đấu nối cần tuân theo sơ đồ điện và ký hiệu kỹ thuật của thiết bị.

9. Ứng dụng của vỏ nhựa đầu nối Molex 5559

9.1. Thiết bị điện và điện tử

Molex 5559 có thể được sử dụng trong các bộ dây kết nối của:

Bộ nguồn.

Thiết bị điện tử.

Bo mạch điều khiển.

Thiết bị đo lường.

Bộ điều khiển điện tử.

Các cụm dây điện bên trong thiết bị.

9.2. Hệ thống tự động hóa công nghiệp

Trong hệ thống tự động hóa, đầu nối dây điện được sử dụng để kết nối các cụm thiết bị, bộ điều khiển và nguồn cấp.

Các ứng dụng tham khảo gồm tủ điện điều khiển, PLC, bộ điều khiển máy, hệ thống cảm biến và cơ cấu chấp hành.

Việc sử dụng bộ đầu nối tháo rời giúp thuận tiện hơn khi lắp ráp hoặc thay thế các cụm dây điện.

9.3. Máy móc công nghiệp

Molex 5559 có thể được xem xét sử dụng trong:

Máy đóng gói.

Máy lắp ráp.

Máy kiểm tra.

Máy sản xuất tự động.

Thiết bị gia công.

Hệ thống dây điện bên trong máy.

9.4. Robot AGV và AMR

Trong các hệ thống robot tự hành AGV và AMR, đầu nối Mini-Fit Jr. có thể được sử dụng cho các cụm dây nguồn hoặc tín hiệu nếu đáp ứng yêu cầu kỹ thuật.

Ứng dụng tham khảo:

Kết nối bộ điều khiển.

Kết nối cụm cảm biến.

Kết nối dây nguồn phụ trợ.

Kết nối thiết bị điện tử bên trong robot.

Kết nối các module có thể tháo rời.

Đối với hệ thống động cơ hoặc pin có dòng điện lớn, cần kiểm tra khả năng tải của bộ đầu nối hoàn chỉnh. Không nên sử dụng Molex 5559 làm đầu nối nguồn chính chỉ dựa trên hình dạng hoặc số chân.

10. Ưu điểm nổi bật của Molex 5559

Đa dạng số chân: Các cấu hình từ 2P đến 24P đáp ứng nhiều nhu cầu bố trí dây điện.

Bước chân 4.2mm: Phù hợp với hệ đầu nối Mini-Fit Jr. và các linh kiện tương thích.

Thiết kế hai hàng: Giúp bố trí nhiều đường dây trong một đầu nối có kích thước gọn.

Vỏ nhựa kỹ thuật: Hỗ trợ cách điện, định vị và bảo vệ tiếp điểm bên trong.

Cơ cấu khóa: Hỗ trợ duy trì kết nối khi ghép đúng loại đầu nối.

Thuận tiện lắp ráp: Phù hợp với quá trình sản xuất bộ dây điện và lắp đặt thiết bị.

Ứng dụng đa dạng: Có thể sử dụng trong thiết bị điện tử, bộ nguồn, máy móc và hệ thống tự động hóa.

11. Khả năng tương thích với terminal và đầu nối khác

Vỏ nhựa Molex 5559 không phải là một bộ đầu nối hoàn chỉnh.

Để tạo thành kết nối điện, cần sử dụng thêm các terminal và đầu ghép phù hợp.

Theo bản vẽ Molex 55590020-SD được cung cấp, dòng housing này có thông tin tham chiếu:

Cần kiểm tra chính xác mã linh kiện và khả năng tương thích trước khi đặt hàng.

Đặc biệt, Molex 5559 là Plug Housing, trong khi Molex 5557 thuộc nhóm housing ghép nối tương ứng. Hai dòng có vai trò khác nhau trong bộ đầu nối.

12. Hướng dẫn lựa chọn vỏ Molex 5559

Khi lựa chọn vỏ nhựa Molex 5559, cần xác định những thông tin sau:

Số lượng chân

Chọn cấu hình từ 2P đến 24P theo số lượng đường dây cần kết nối.

Mã terminal

Terminal phải tương thích với housing, tiết diện dây và phương pháp bấm cos.

Đầu ghép

Kiểm tra đúng mã đầu nối đối ứng, vị trí khóa và cấu hình số chân.

Vật liệu và màu sắc

Lựa chọn phiên bản Natural, đen, xanh dương hoặc đỏ theo yêu cầu thiết kế. Kiểm tra cấp UL94 nếu hệ thống có yêu cầu chống cháy.

Điều kiện vận hành

Xác định điện áp, dòng điện, nhiệt độ, rung động và môi trường làm việc của thiết bị.

Phương pháp lắp đặt

Đảm bảo có đủ không gian thao tác, hướng đi dây phù hợp và khả năng tiếp cận khi bảo trì.

13. Hướng dẫn lắp ráp và sử dụng

Bước 1: Kiểm tra linh kiện

Chuẩn bị vỏ Molex 5559, terminal, dây điện và đầu ghép tương thích.

Bước 2: Chuẩn bị dây dẫn

Tuốt dây theo yêu cầu của terminal, tránh làm đứt hoặc hư hỏng lõi dây.

Bước 3: Bấm terminal

Sử dụng dụng cụ bấm cos phù hợp với mã terminal và tiết diện dây.

Bước 4: Lắp terminal vào housing

Đưa terminal vào đúng vị trí theo sơ đồ chân. Kiểm tra cơ cấu giữ để bảo đảm terminal không bị tuột.

Bước 5: Ghép nối

Cắm housing với đầu tương ứng theo đúng hướng, kiểm tra cơ cấu khóa và độ chắc chắn của kết nối.

Bước 6: Kiểm tra trước khi cấp nguồn

Kiểm tra cực tính, thứ tự dây, độ chắc chắn của terminal và tình trạng cách điện.

Lưu ý an toàn: Bản vẽ Molex nêu rõ không được ghép hoặc tháo đầu nối khi mạch đang có điện. Vì vậy, cần ngắt và cô lập nguồn điện trước khi thực hiện thao tác kết nối hoặc tháo rời.

14. Những lưu ý khi sử dụng Molex 5559

Không sử dụng housing hoặc terminal bị biến dạng.

Không ghép nối với sản phẩm không tương thích.

Không sử dụng terminal sai loại hoặc sai tiết diện dây.

Không kéo dây để tháo đầu nối.

Không cắm hoặc rút khi mạch đang có điện.

Không sử dụng vượt giới hạn điện áp, dòng điện và nhiệt độ của bộ đầu nối hoàn chỉnh.

Kiểm tra cơ cấu khóa và tình trạng terminal sau khi lắp ráp.

Với thiết bị rung động hoặc vận hành liên tục, cần kiểm tra kết nối trong quá trình bảo trì.

Bản vẽ cũng lưu ý dây cần được bố trí để terminal có thể dịch chuyển trong khoang housing theo thiết kế. Vì vậy, không nên kéo căng hoặc cố định dây theo cách tạo lực bất thường lên terminal.

15. CENTECH - Cung cấp vỏ nhựa đầu nối Molex 5559 và linh kiện công nghiệp

CENTECH cung cấp các giải pháp và linh kiện phục vụ lĩnh vực điện, điện tử và tự động hóa công nghiệp, bao gồm vỏ đầu nối, terminal và các phụ kiện kết nối dây điện.

Dòng vỏ nhựa Molex 5559 4.2mm có nhiều lựa chọn số chân, phù hợp với nhu cầu thiết kế bộ dây điện, lắp ráp thiết bị và thay thế linh kiện trong các hệ thống công nghiệp.

Khách hàng nên cung cấp mã sản phẩm, số chân, hình ảnh linh kiện và thông tin về terminal đang sử dụng để lựa chọn đúng cấu hình.
