Động cơ giảm tốc DC 588Z 50ZY 12V 24V hộp số vuông góc mô men xoắn lớn

1 Giới thiệu động cơ giảm tốc DC 588Z 50ZY

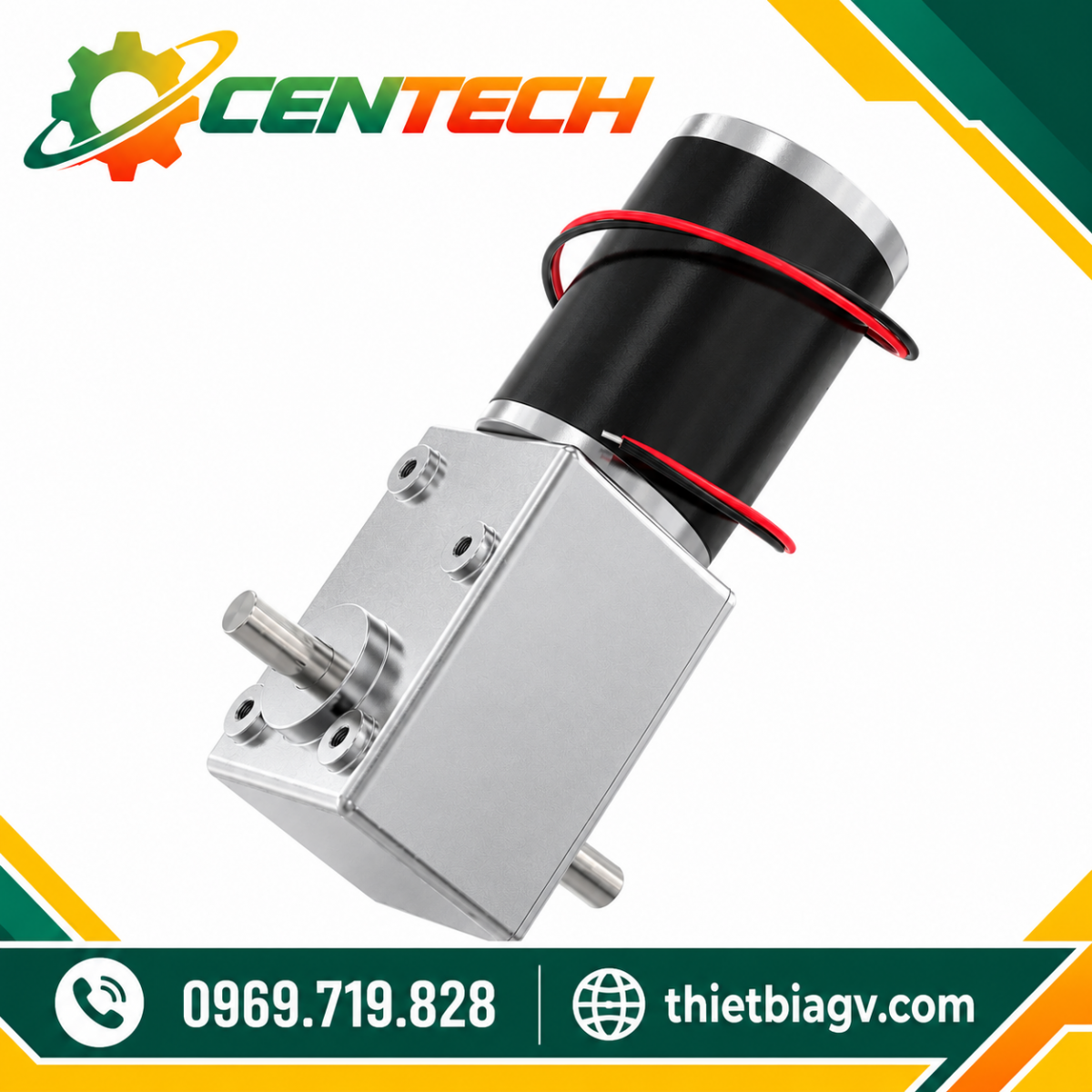

Động cơ giảm tốc DC 588Z 50ZY là dòng động cơ điện một chiều có hộp giảm tốc chuyên dùng cho các hệ thống truyền động cần tốc độ thấp và mô men xoắn lớn. Sản phẩm có thiết kế kết hợp giữa động cơ DC dạng trụ và hộp giảm tốc bằng kim loại với trục đầu ra bố trí vuông góc với thân động cơ.

Theo hình ảnh sản phẩm động cơ có các phiên bản điện áp 12V và 24V. Thiết kế hộp giảm tốc dạng góc giúp thay đổi hướng truyền động và thuận tiện khi lắp đặt trong những không gian có giới hạn về kích thước.

Sản phẩm được giới thiệu với khả năng điều chỉnh tốc độ và hỗ trợ tùy chỉnh theo yêu cầu. Động cơ có thể được xem xét sử dụng trong các cơ cấu truyền động máy tự động thiết bị cơ điện và những ứng dụng cần truyền lực qua hộp giảm tốc.

CENTECH cung cấp linh kiện và thiết bị tự động hóa phục vụ nhu cầu chế tạo máy và phát triển hệ thống truyền động công nghiệp.

2 Đặc điểm cấu tạo của động cơ giảm tốc DC 588Z 50ZY

2.1 Động cơ điện một chiều DC

Phần động cơ có dạng hình trụ với vỏ màu đen và dây điện cấp nguồn. Đây là động cơ DC có chổi than theo thông tin thể hiện trên hình ảnh sản phẩm.

Động cơ điện một chiều có thể được điều khiển tốc độ bằng cách thay đổi điện áp hoặc sử dụng bộ điều khiển PWM phù hợp. Khi lựa chọn phương pháp điều khiển cần căn cứ vào dòng điện định mức dòng khởi động và yêu cầu tải của động cơ.

2.2 Hộp giảm tốc kim loại

Phần hộp giảm tốc có vỏ kim loại với thiết kế dạng khối vuông góc. Bộ phận này có nhiệm vụ giảm tốc độ quay từ động cơ và tăng mô men xoắn đầu ra theo tỷ số truyền của hộp số.

Vỏ hộp có các vị trí lắp ghép và lỗ bắt vít hỗ trợ cố định động cơ vào khung máy hoặc giá đỡ.

2.3 Trục đầu ra

Trục đầu ra được bố trí trên mặt hộp giảm tốc và có thể kết nối với cơ cấu truyền động tương thích.

Khi thiết kế cơ cấu lắp đặt cần xác nhận đường kính trục chiều dài phần trục nhô ra kiểu liên kết và khả năng chịu tải hướng kính hoặc hướng trục theo tài liệu kỹ thuật của model cụ thể.

2.4 Giá đỡ lắp đặt

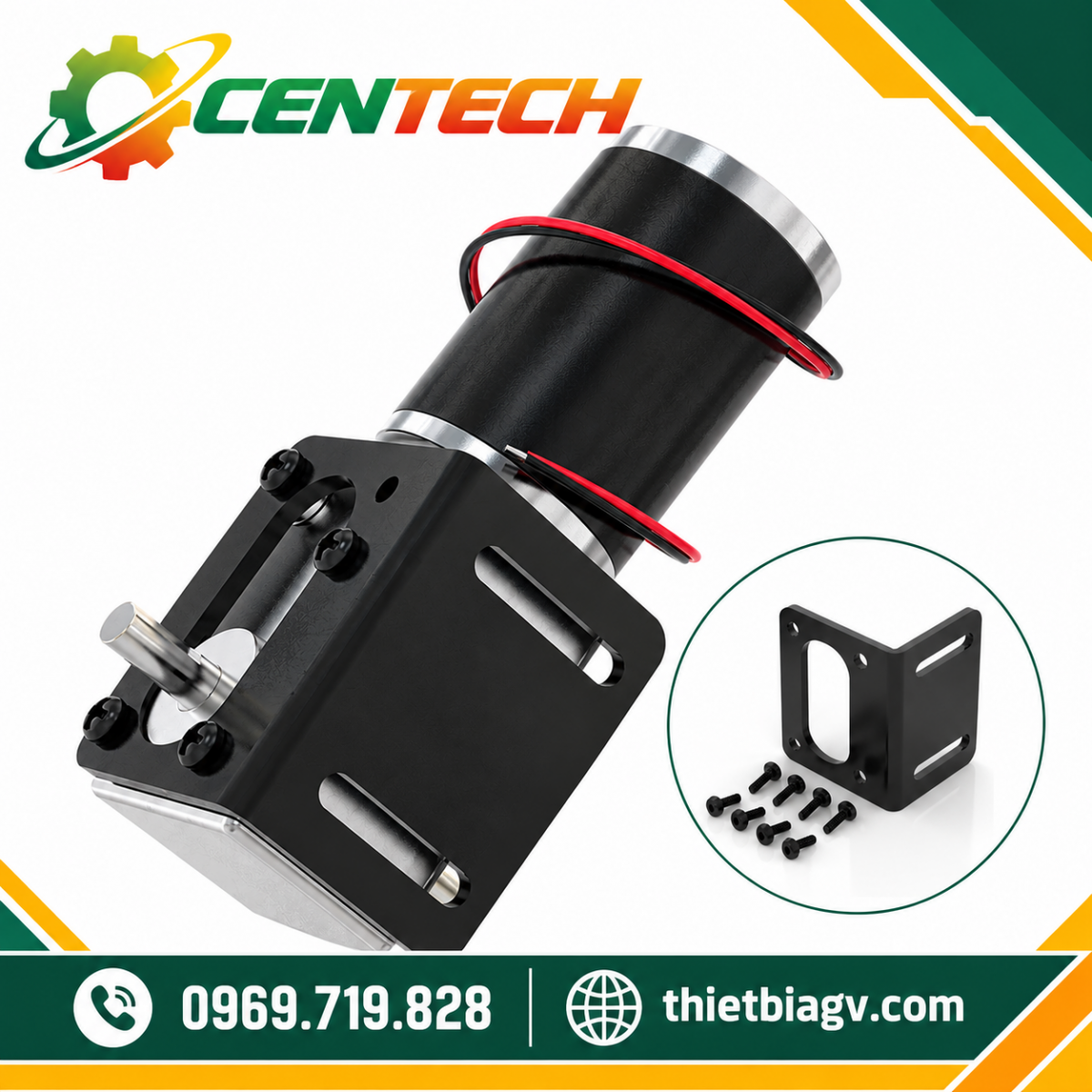

Hình ảnh sản phẩm thể hiện một giá đỡ kim loại và bộ vít lắp ráp đi kèm hoặc được giới thiệu cùng sản phẩm.

Giá đỡ hỗ trợ cố định động cơ vào khung máy giúp giảm chuyển động không mong muốn trong quá trình vận hành. Cần kiểm tra cấu hình phụ kiện thực tế trước khi đặt hàng.

3 Thông số kỹ thuật động cơ giảm tốc DC 588Z 50ZY

Tên sản phẩm Động cơ giảm tốc DC 588Z 50ZY

Loại động cơ Động cơ điện một chiều có chổi than

Điện áp hoạt động 12V hoặc 24V tùy phiên bản

Cấu tạo Động cơ DC kết hợp hộp giảm tốc kim loại

Kiểu hộp số Hộp giảm tốc dạng góc

Kiểu trục đầu ra Trục cơ khí theo bản vẽ sản phẩm

Khả năng điều chỉnh tốc độ Có thể sử dụng bộ điều khiển phù hợp

Mô men xoắn Hình ảnh quảng cáo ghi mức tối đa 200 kg nhưng cần xác nhận lại đơn vị và điều kiện đo theo tài liệu nhà sản xuất

Tốc độ đầu ra Cần xác nhận theo mã model và tỷ số truyền

Tỷ số truyền Cần xác nhận theo phiên bản

Dòng điện định mức Cần xác nhận theo tài liệu kỹ thuật

Dòng điện khởi động Cần xác nhận theo tài liệu kỹ thuật

Kích thước Theo bản vẽ kích thước của sản phẩm

Phụ kiện Giá đỡ và vít cần xác nhận theo cấu hình đặt hàng

Lưu ý thông số mô men xoắn tối đa trên hình ảnh chưa đủ cơ sở để xác định chính xác khả năng chịu tải. Trước khi thiết kế máy cần yêu cầu nhà cung cấp xác nhận đơn vị đo mô men xoắn và tải làm việc liên tục cho phép.

4 Ưu điểm của động cơ giảm tốc DC 588Z 50ZY

4.1 Thiết kế hộp giảm tốc vuông góc

Cấu trúc hộp giảm tốc dạng góc giúp trục đầu ra đổi hướng so với trục động cơ. Thiết kế này có thể thuận tiện cho các cơ cấu máy cần bố trí truyền động vuông góc hoặc không gian lắp đặt hạn chế.

4.2 Hỗ trợ tạo mô men xoắn lớn

Hộp giảm tốc làm giảm tốc độ quay và tăng mô men xoắn đầu ra so với động cơ trước hộp số trong giới hạn công suất và hiệu suất truyền động.

Mô men xoắn thực tế phụ thuộc vào tỷ số truyền hiệu suất hộp số dòng điện cấp nguồn và tải làm việc. Không nên lựa chọn động cơ chỉ dựa vào thông số mô men xoắn quảng cáo khi chưa có dữ liệu xác nhận.

4.3 Có hai lựa chọn điện áp

Sản phẩm được giới thiệu với các phiên bản 12V và 24V giúp người dùng lựa chọn theo hệ thống nguồn điện hiện có.

Cần chọn đúng điện áp định mức và sử dụng bộ điều khiển tương thích. Không cấp điện áp cao hơn định mức nếu chưa có xác nhận từ nhà sản xuất.

4.4 Có thể điều chỉnh tốc độ

Động cơ DC chổi than có thể điều chỉnh tốc độ bằng bộ điều khiển điện áp hoặc bộ điều khiển PWM phù hợp.

Việc lựa chọn bộ điều khiển cần căn cứ vào điện áp động cơ dòng điện tải và dòng khởi động. Bộ điều khiển cũng cần có khả năng bảo vệ phù hợp với điều kiện vận hành.

4.5 Thuận tiện cho việc tích hợp

Động cơ có cấu trúc gồm động cơ DC hộp giảm tốc và trục đầu ra cơ khí giúp thuận tiện khi tích hợp vào các cơ cấu truyền động phù hợp.

Tùy theo yêu cầu ứng dụng có thể kết hợp thêm bộ điều khiển động cơ nguồn điện công tắc giới hạn và các thiết bị bảo vệ.

5 Ứng dụng của động cơ giảm tốc DC 588Z 50ZY

5.1 Máy tự động hóa

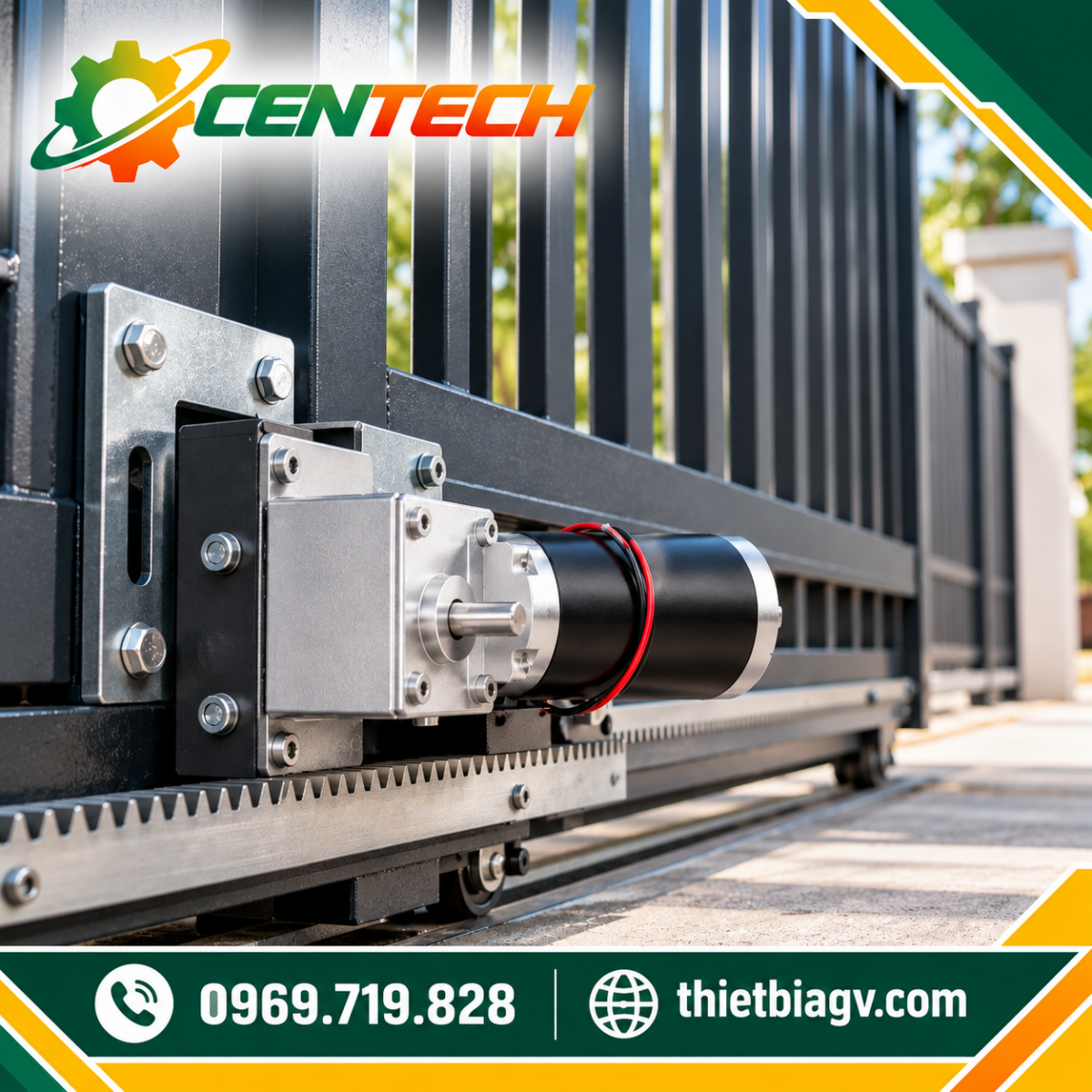

Động cơ có thể được xem xét sử dụng trong các cơ cấu truyền động của máy tự động hóa có yêu cầu tốc độ thấp và mô men xoắn phù hợp.

Trước khi sử dụng cần tính toán tải trọng tốc độ chuyển động thời gian làm việc và yêu cầu dừng chính xác.

5.2 Cơ cấu nâng hạ và điều chỉnh vị trí

Động cơ giảm tốc có thể được ứng dụng trong một số cơ cấu nâng hạ hoặc điều chỉnh vị trí khi tải trọng và điều kiện vận hành nằm trong giới hạn cho phép.

Không nên mặc định động cơ có khả năng tự hãm khi mất điện. Với cơ cấu nâng hạ cần có phanh cơ khí hoặc giải pháp chống rơi phù hợp nếu yêu cầu an toàn đòi hỏi.

5.3 Máy chế tạo và thiết bị cơ điện

Sản phẩm có thể được sử dụng trong các thiết bị cơ điện cần truyền động thông qua hộp số và có không gian lắp đặt phù hợp.

Cần kiểm tra độ đồng tâm liên kết trục và độ cứng vững của giá đỡ để hạn chế rung động khi vận hành.

5.4 Dự án DIY và mô hình cơ khí

Động cơ có thể được xem xét sử dụng trong các mô hình cơ khí hoặc dự án chế tạo thiết bị tự động khi thông số điện và cơ khí đáp ứng yêu cầu.

Người dùng nên thử nghiệm ở tải thấp trước khi đưa vào vận hành chính thức.

- Sản phẩm tham khảo thêm: Động cơ giảm tốc BLDC hiệu ứng Hall 24V, trục song song (L), Size Z5 công suất 300W hãng ZD

- Video sản phẩm

6 Hướng dẫn lựa chọn động cơ giảm tốc phù hợp

6.1 Chọn điện áp

Xác định hệ thống nguồn điện đang sử dụng là 12V hay 24V. Chọn đúng phiên bản động cơ và kiểm tra khả năng cung cấp dòng điện của nguồn.

Nguồn điện cần đáp ứng dòng làm việc và dòng khởi động của động cơ.

6.2 Xác định tốc độ đầu ra

Tốc độ đầu ra ảnh hưởng trực tiếp đến tốc độ di chuyển hoặc tốc độ làm việc của cơ cấu máy.

Cần xác nhận tốc độ đầu ra theo đúng model và tỷ số truyền thay vì suy đoán từ hình ảnh.

6.3 Tính toán mô men xoắn

Xác định tải trọng lực cản gia tốc và điều kiện làm việc của cơ cấu.

Nên lựa chọn động cơ có dự phòng mô men phù hợp với tải thực tế và tránh để động cơ hoạt động liên tục ở trạng thái quá tải.

6.4 Kiểm tra kích thước lắp đặt

Đối chiếu kích thước mặt bích vị trí lỗ bắt vít đường kính trục và chiều dài phần trục nhô ra với thiết kế máy.

Bản vẽ kích thước trong hình ảnh cung cấp một số số đo cơ khí nhưng cần đối chiếu với đúng phiên bản trước khi gia công giá đỡ.

6.5 Chọn bộ điều khiển

Nếu cần điều chỉnh tốc độ nên lựa chọn bộ điều khiển DC hoặc PWM tương thích với điện áp và dòng điện của động cơ.

Nếu cần đảo chiều quay cần sử dụng mạch điều khiển có chức năng đảo chiều phù hợp và bảo đảm động cơ không bị quá tải trong quá trình đổi chiều.

7 Hướng dẫn lắp đặt và vận hành

Bước 1 Kiểm tra thông số

Kiểm tra điện áp định mức kích thước trục tỷ số truyền và thông số tải của động cơ trước khi lắp đặt.

Bước 2 Cố định động cơ

Sử dụng giá đỡ và vít phù hợp để cố định hộp giảm tốc lên khung máy. Bảo đảm bề mặt lắp đặt chắc chắn và không làm biến dạng vỏ hộp.

Bước 3 Kết nối nguồn điện

Đấu dây đúng cực tính và sử dụng nguồn điện có điện áp phù hợp. Kiểm tra tiết diện dây dẫn và khả năng chịu dòng của các đầu nối.

Bước 4 Kết nối bộ điều khiển

Nếu sử dụng bộ điều khiển tốc độ cần kiểm tra điện áp đầu vào điện áp đầu ra và dòng điện cho phép của bộ điều khiển.

Bước 5 Kiểm tra cơ cấu truyền động

Kiểm tra khớp nối trục bánh răng hoặc cơ cấu truyền động đã được lắp đúng cách. Tránh để tải lệch tâm gây lực ngang lớn lên trục đầu ra.

Bước 6 Chạy thử

Chạy thử ở tải thấp và quan sát chiều quay tiếng ồn độ rung và nhiệt độ động cơ. Dừng thiết bị nếu xuất hiện tiếng ồn bất thường hoặc hiện tượng nóng quá mức.

8 Những lưu ý khi sử dụng

Không cấp điện áp vượt quá định mức của động cơ.

Không để động cơ hoạt động trong tình trạng kẹt trục hoặc quá tải kéo dài.

Không mặc định động cơ có khả năng tự hãm khi ngắt nguồn.

Cần bảo đảm giá đỡ chắc chắn và khớp nối không gây tải lệch tâm quá mức.

Sử dụng bộ điều khiển có dòng điện phù hợp với dòng làm việc và dòng khởi động.

Kiểm tra nhiệt độ động cơ và hộp giảm tốc trong quá trình vận hành liên tục.

Cần xác nhận thông số mô men xoắn tối đa trước khi sử dụng cho cơ cấu nâng hạ hoặc thiết bị có yêu cầu an toàn cao.

9 CENTECH cung cấp động cơ và linh kiện tự động hóa

CENTECH cung cấp linh kiện và thiết bị phục vụ các hệ thống truyền động điện và tự động hóa công nghiệp.

Đối với động cơ giảm tốc DC 588Z 50ZY khách hàng nên cung cấp điện áp sử dụng tốc độ đầu ra mô men xoắn yêu cầu và bản vẽ lắp đặt để xác nhận phiên bản phù hợp.

Thông tin liên hệ

Đơn vị cung cấp CENTECH

Điện thoại 0969 719 828

Website thietbiagv.com

10 Câu hỏi thường gặp về động cơ giảm tốc DC 588Z 50ZY

Động cơ sử dụng điện áp bao nhiêu

Theo hình ảnh sản phẩm có các phiên bản 12V và 24V. Cần chọn đúng điện áp của model thực tế.

Động cơ có điều chỉnh được tốc độ không

Động cơ DC chổi than có thể điều chỉnh tốc độ bằng bộ điều khiển tương thích. Dải tốc độ thực tế phụ thuộc vào động cơ tải và bộ điều khiển.

Động cơ có mô men xoắn tối đa bao nhiêu

Hình ảnh quảng cáo ghi mức tối đa 200 kg nhưng chưa thể xác định chính xác đây là lực hay mô men xoắn. Cần yêu cầu nhà cung cấp xác nhận thông số và điều kiện đo trước khi thiết kế tải.

Có thể sử dụng cho cơ cấu nâng hạ không

Có thể xem xét nếu tốc độ mô men xoắn và tải trọng đáp ứng yêu cầu. Cơ cấu nâng hạ cần có giải pháp phanh hoặc chống rơi phù hợp nếu cần giữ tải khi mất điện.

Có thể đảo chiều quay không

Khả năng đảo chiều phụ thuộc vào cách đấu dây và bộ điều khiển được sử dụng. Cần xác nhận sơ đồ đấu nối của đúng model trước khi vận hành.

11 Kết luận

Động cơ giảm tốc DC 588Z 50ZY là dòng động cơ điện một chiều có chổi than kết hợp hộp giảm tốc kim loại dạng góc. Sản phẩm được giới thiệu với các phiên bản điện áp 12V và 24V phù hợp để xem xét trong những cơ cấu truyền động cần tốc độ thấp và mô men xoắn lớn.

Để lựa chọn chính xác cần xác nhận tốc độ đầu ra tỷ số truyền mô men xoắn dòng điện và kích thước lắp đặt của phiên bản thực tế.

Liên hệ CENTECH qua số điện thoại 0969 719 828 hoặc truy cập thietbiagv.com để trao đổi nhu cầu và xác nhận thông số động cơ giảm tốc phù hợp.
