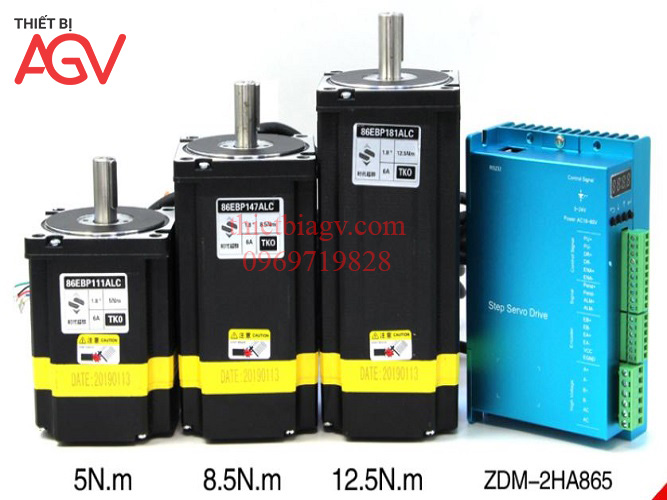

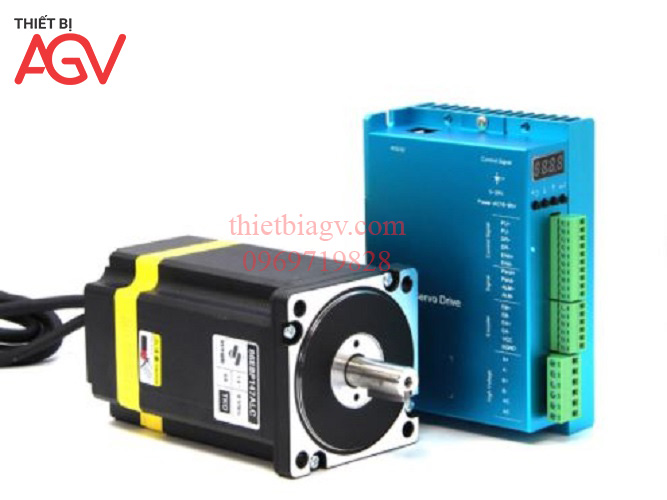

Động cơ Hybird Servor ZDM-2HA860 trình điều khiển HBS86H


ZDM-2HA860 áp dụng chip DSP điều khiển động cơ chuyên dụng mới nhất và công nghệ điều khiển vòng kín vector để khắc phục hoàn toàn vấn đề động cơ bước vòng hở mất bước, đồng thời cải thiện đáng kể hiệu suất tốc độ cao của động cơ, giảm hiện tượng nóng động cơ và rung động cơ, đồng thời cải thiện tốc độ xử lý máy và độ chính xác, Giảm tiêu thụ năng lượng của máy. Khi động cơ liên tục bị quá tải, trình điều khiển sẽ phát ra tín hiệu cảnh báo kịp thời, tín hiệu này có độ tin cậy tương tự như hệ thống AC servo. HBS57 được điều chỉnh cho phù hợp với động cơ bước vòng kín dòng 57, 60, 86, tạo điều kiện thuận lợi cho việc nâng cấp các giải pháp hệ thống bước truyền thống và chi phí chỉ bằng 50% so với hệ thống AC servo .

1: Sinh nhiệt thấp (khi ở chế độ nghỉ, dòng điện gần như bằng không, không sinh nhiệt)

2: Làm mượt (thuật toán điều khiển dòng điện vectơ không gian dựa trên bộ mã hóa phản hồi và công nghệ lọc làm mịn vectơ có ảnh hưởng tốt đến cộng hưởng tần số thấp gây ảnh hưởng đến động cơ bước truyền thống)

3: Đáp ứng tốc độ cao (công nghệ điều khiển servo tiên tiến cung cấp đầu ra mô-men xoắn cao, giúp hệ thống có phản ứng động cực cao và tốc độ servo bước có thể đạt 500-2000RPM)

4: các ngành công nghiệp áp dụng : máy chế biến gỗ,máy hàn,máy kéo dây,máy đóng gói, máy khắc, thiết bị điện tử

Có sẵn trình điều khiển động cơ bước vòng kín 32-bit DSP kỹ thuật số 57, 60, 86, máy khắc, thiết bị CNC. Kiểm soát dòng điện PWM, tiếng ồn cực thấp, mô-men xoắn tốc độ cao lớn hơn 40% so với các ổ đĩa thông thường.

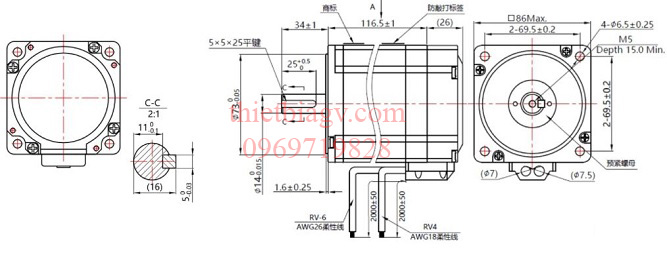

Thông số kỹ thuật:

_ Bước góc: 1,8 độ ± 5%

_ Số pha: 2

_ Điện áp định mức: 2,52V

_ Cường độ dòng điện: 6A

_ Momem xoắn: 8,5Nm

_ Trở kháng mỗi pha: 2,2Ω ± 10%

_ Cảm kháng mỗi pha: 4,16mH ± 20% (1Khz 1V RMS)

_ Độ bền môi trường điện dung: 500VAC/1min/5ma max

_ Quán tính Rotor: 2700g-cm2

_ Trọng lượng: 4,5kg
