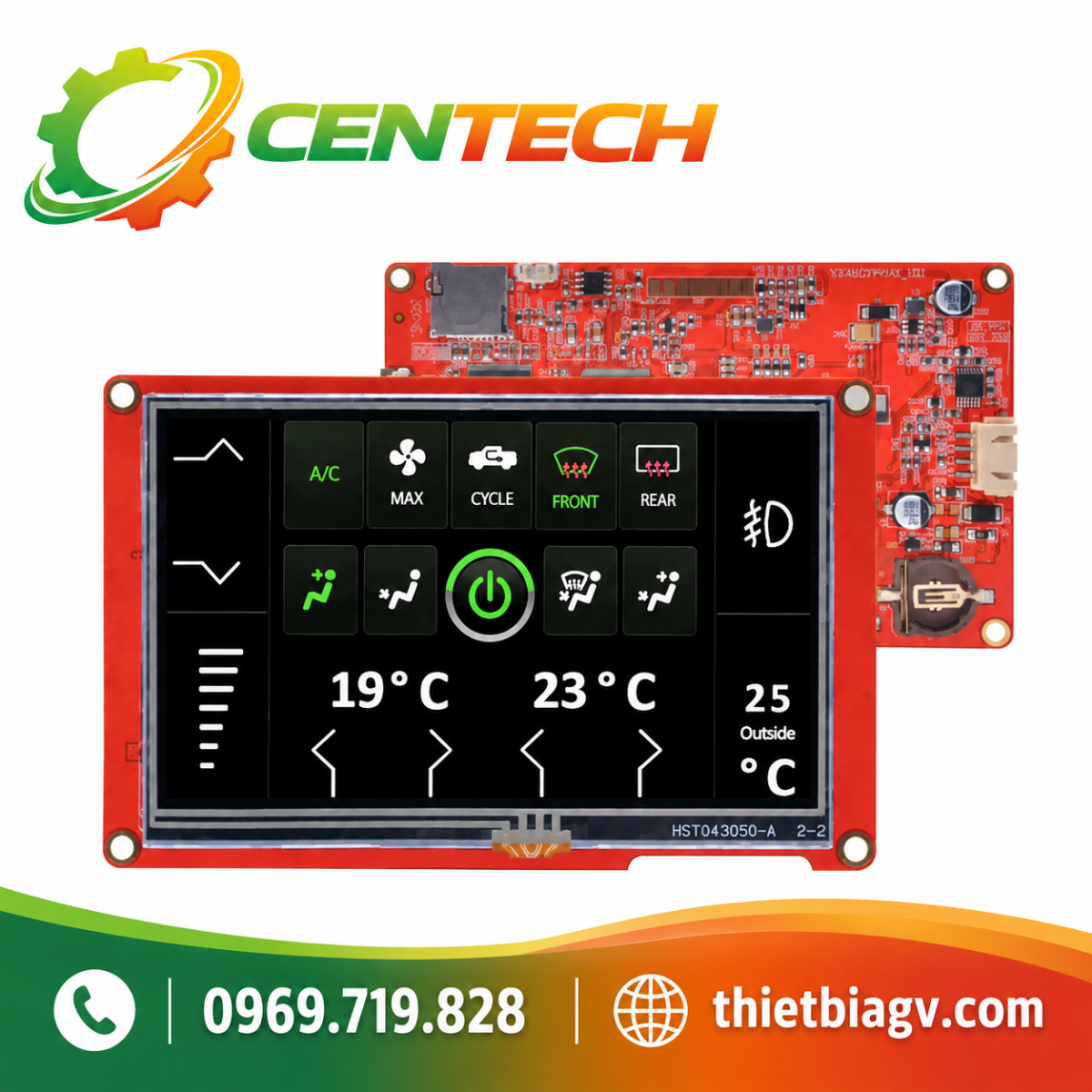

Màn hình HMI Nextion 4.3 inch NX4827P043 480x272 TTL Serial

1. Giới thiệu màn hình HMI Nextion 4.3 inch

Màn hình HMI Nextion Discovery Series 4.3 inch là giải pháp giao diện người máy dùng để hiển thị thông tin và tương tác với các hệ thống điều khiển điện tử. Sản phẩm tích hợp màn hình hiển thị màu, giao tiếp nối tiếp TTL và các tài nguyên phần cứng phục vụ thiết kế giao diện điều khiển.

Theo thông số từ nhà cung cấp, dòng sản phẩm trong hình có hai phiên bản NX4827P043-011C và NX4827P043-011R. Cả hai đều sử dụng màn hình 4.3 inch, độ phân giải 480 x 272 pixel và hiển thị 65536 màu. Điểm khác biệt được thể hiện trong bảng thông số là loại cảm ứng. Phiên bản NX4827P043-011C sử dụng CTP, trong khi NX4827P043-011R sử dụng RTP.

Màn hình hỗ trợ giao tiếp TTL Serial, có 8 GPIO, RTC và EEPROM dung lượng 1024 byte. Sản phẩm phù hợp để xem xét sử dụng trong các dự án điện tử nhúng, thiết bị điều khiển và hệ thống tự động hóa có yêu cầu giao diện hiển thị trực quan.

CENTECH cung cấp thiết bị và linh kiện phục vụ lĩnh vực tự động hóa công nghiệp, hỗ trợ khách hàng lựa chọn màn hình HMI theo yêu cầu của từng ứng dụng.

2. Đặc điểm nổi bật của màn hình HMI Nextion Discovery Series

2.1. Kích thước màn hình 4.3 inch

Màn hình có kích thước 4.3 inch, cung cấp không gian hiển thị để thiết kế các giao diện điều khiển, bảng thông số vận hành, trạng thái thiết bị và các nút thao tác.

Với kích thước này, sản phẩm có thể được xem xét tích hợp vào bảng điều khiển, hộp thiết bị điện tử hoặc các hệ thống nhúng cần giao diện trực quan.

2.2. Độ phân giải 480 x 272 pixel

Màn hình sử dụng độ phân giải 480 x 272 pixel và hỗ trợ hiển thị 65536 màu theo thông số nhà cung cấp. Độ phân giải này đáp ứng việc bố trí văn bản, biểu tượng, nút chức năng và các thông tin vận hành trên giao diện.

Người phát triển có thể thiết kế bố cục giao diện theo mục đích sử dụng, chẳng hạn như hiển thị nhiệt độ, độ ẩm, điện áp, trạng thái đầu vào đầu ra hoặc thông tin cảnh báo khi hệ thống điều khiển hỗ trợ các dữ liệu tương ứng.

2.3. Giao tiếp nối tiếp TTL Serial

Nextion Discovery Series sử dụng giao tiếp TTL Serial để trao đổi dữ liệu với bộ điều khiển bên ngoài. Tùy theo thiết kế hệ thống, màn hình có thể được xem xét kết nối với vi điều khiển hoặc bộ điều khiển có giao tiếp nối tiếp tương thích.

Khi tích hợp, cần kiểm tra mức điện áp logic, sơ đồ chân TX và RX, tốc độ truyền dữ liệu và giao thức giao tiếp của thiết bị điều khiển. Không nên kết nối trực tiếp khi chưa xác nhận các thông số điện và khả năng tương thích.

2.4. Hai phiên bản cảm ứng CTP và RTP

Dòng sản phẩm trong bảng thông số có hai phiên bản.

NX4827P043-011C sử dụng CTP, viết tắt của Capacitive Touch Panel, tức màn hình cảm ứng điện dung.

NX4827P043-011R sử dụng RTP, viết tắt của Resistive Touch Panel, tức màn hình cảm ứng điện trở.

Khách hàng nên lựa chọn phiên bản theo yêu cầu thao tác, môi trường sử dụng và thiết kế thiết bị. Cần xác nhận mã sản phẩm chính xác khi đặt hàng để tránh nhầm lẫn giữa hai phiên bản.

2.5. Tích hợp 8 chân GPIO

Theo bảng thông số, sản phẩm có 8 GPIO. Đây là tài nguyên đầu vào đầu ra có thể phục vụ các chức năng điều khiển hoặc trao đổi tín hiệu theo khả năng được hỗ trợ của thiết bị.

Trước khi sử dụng GPIO cho một ứng dụng cụ thể, cần kiểm tra sơ đồ chân và tài liệu kỹ thuật của đúng phiên bản màn hình.

2.6. Tích hợp RTC và EEPROM

Màn hình được giới thiệu có RTC và EEPROM dung lượng 1024 byte.

RTC là bộ thời gian thực, có thể phục vụ các chức năng liên quan đến thời gian khi được hỗ trợ và cấu hình đúng.

EEPROM được sử dụng để lưu trữ một lượng dữ liệu nhỏ. Dung lượng 1024 byte được nêu trong bảng thông số của nhà cung cấp. Khả năng lưu trữ dữ liệu cụ thể cần được xác nhận theo tài liệu kỹ thuật và cách sử dụng của thiết bị.

2.7. Tài nguyên phần cứng tích hợp

Theo bảng thông số, màn hình có Flash 128MB, RAM 512KB và MCU với xung nhịp được công bố là 200MHz. Đây là các thông số phần cứng được nhà cung cấp liệt kê cho hai phiên bản trong hình.

Khách hàng nên đối chiếu lại tài liệu chính thức của đúng mã sản phẩm trước khi sử dụng các thông số này để thiết kế hệ thống hoặc lập hồ sơ kỹ thuật.

3. Thông số kỹ thuật màn hình HMI Nextion 4.3 inch

Tên sản phẩm: Màn hình HMI Nextion Discovery Series

Thương hiệu: Nextion

Kích thước màn hình: 4.3 inch

Độ phân giải: 480 x 272 pixel

Số lượng màu hiển thị: 65536 màu

Giao tiếp: TTL Serial

Phiên bản NX4827P043-011C: CTP

Phiên bản NX4827P043-011R: RTP

Bộ nhớ Flash: 128MB theo bảng thông số nhà cung cấp

RAM: 512KB

MCU: 200MHz theo bảng thông số nhà cung cấp

EEPROM: 1024 byte

GPIO: 8

RTC: Có

Lưu ý: Các thông số trên được tổng hợp từ hình ảnh sản phẩm anh cung cấp. Một số thông số bộ nhớ và phần cứng cần được đối chiếu với tài liệu kỹ thuật chính thức trước khi công bố hoặc thiết kế ứng dụng.

4. Phân biệt hai mã màn hình NX4827P043-011C và NX4827P043-011R

4.1. NX4827P043-011C

Mã NX4827P043-011C sử dụng màn hình 4.3 inch, độ phân giải 480 x 272 pixel và cảm ứng điện dung CTP. Theo bảng thông số, sản phẩm có 65536 màu, Flash 128MB, RAM 512KB, MCU 200MHz, EEPROM 1024 byte, 8 GPIO và RTC.

Phiên bản này phù hợp để xem xét khi thiết kế yêu cầu màn hình cảm ứng điện dung và các tài nguyên tích hợp nêu trên.

4.2. NX4827P043-011R

Mã NX4827P043-011R có cùng kích thước 4.3 inch và độ phân giải 480 x 272 pixel. Điểm khác biệt được nêu trong bảng thông số là sử dụng cảm ứng điện trở RTP.

Các thông số còn lại được nhà cung cấp liệt kê giống phiên bản NX4827P043-011C, bao gồm 65536 màu, Flash 128MB, RAM 512KB, MCU 200MHz, EEPROM 1024 byte, 8 GPIO và RTC.

4.3. Nên chọn phiên bản nào

Nếu thiết kế yêu cầu cảm ứng điện dung, khách hàng có thể xem xét NX4827P043-011C. Nếu cần cảm ứng điện trở, có thể xem xét NX4827P043-011R.

Việc lựa chọn cuối cùng nên dựa trên yêu cầu của thiết bị, điều kiện vận hành, cách thao tác và tài liệu kỹ thuật của nhà sản xuất.

5. Ứng dụng của màn hình HMI Nextion 4.3 inch

5.1. Thiết bị điều khiển điện tử

Màn hình có thể được xem xét sử dụng làm giao diện hiển thị cho thiết bị điện tử có bộ điều khiển tương thích. Giao diện có thể được thiết kế để hiển thị trạng thái, thông số và các chức năng thao tác theo yêu cầu của dự án.

5.2. Hệ thống nhúng sử dụng vi điều khiển

Trong các dự án phát triển hệ thống nhúng, giao tiếp TTL Serial có thể được sử dụng để trao đổi dữ liệu giữa màn hình và bộ điều khiển tương thích.

Kỹ sư cần xác định giao thức, mức điện áp logic và tốc độ truyền phù hợp trước khi triển khai.

5.3. Bảng điều khiển máy móc

Màn hình có thể được xem xét tích hợp vào bảng điều khiển của máy móc để hiển thị thông tin vận hành, trạng thái hệ thống và các nút chức năng. Các chức năng thực tế phụ thuộc vào chương trình giao diện và bộ điều khiển được tích hợp.

5.4. Dự án điện tử và tự động hóa

Sản phẩm có thể được dùng để nghiên cứu và phát triển giao diện người máy trong các dự án điện tử, thiết bị đo lường hoặc hệ thống tự động hóa có yêu cầu hiển thị màu và tương tác cảm ứng.

Đối với ứng dụng công nghiệp cụ thể, cần kiểm tra thêm điều kiện môi trường, yêu cầu độ bền, khả năng chống bụi nước và các tiêu chuẩn liên quan. Hình ảnh hiện có chưa cung cấp đầy đủ các thông số này.

- Sản phẩm tham khảo thêm: Màn hình HMI Nextion NX4827P043-011R , 4.3 inch

- Video sản phẩm:

6. Lưu ý khi lựa chọn và tích hợp màn hình

Xác định chính xác mã sản phẩm NX4827P043-011C hoặc NX4827P043-011R trước khi đặt hàng.

Kiểm tra loại cảm ứng CTP hoặc RTP theo yêu cầu của thiết kế.

Xác nhận điện áp cấp nguồn và sơ đồ chân theo tài liệu kỹ thuật chính thức.

Kiểm tra mức điện áp logic và giao tiếp TTL Serial của bộ điều khiển trước khi kết nối.

Đối chiếu dung lượng bộ nhớ, GPIO, RTC và EEPROM với yêu cầu thực tế của ứng dụng.

Thiết kế giao diện phù hợp với độ phân giải 480 x 272 pixel.

Nếu sử dụng trong môi trường công nghiệp, cần xác minh nhiệt độ làm việc, khả năng chống bụi nước và các điều kiện vận hành trước khi triển khai.

7. CENTECH cung cấp màn hình HMI và linh kiện tự động hóa

CENTECH cung cấp thiết bị và linh kiện phục vụ lĩnh vực điện tử, điều khiển và tự động hóa công nghiệp. Khi lựa chọn màn hình HMI Nextion, khách hàng nên cung cấp mã sản phẩm, loại cảm ứng, yêu cầu giao tiếp và mục đích sử dụng để được tư vấn phiên bản phù hợp.

Thông tin liên hệ

Đơn vị cung cấp: CENTECH

Điện thoại: 0969 719 828

Website: https://thietbiagv.com

8. Câu hỏi thường gặp về màn hình HMI Nextion 4.3 inch

Màn hình Nextion NX4827P043 có kích thước bao nhiêu?

Theo bảng thông số, cả hai phiên bản NX4827P043-011C và NX4827P043-011R đều có kích thước màn hình 4.3 inch.

Độ phân giải của màn hình là bao nhiêu?

Độ phân giải được công bố là 480 x 272 pixel.

Hai phiên bản C và R khác nhau như thế nào?

Theo hình ảnh sản phẩm, NX4827P043-011C sử dụng cảm ứng điện dung CTP, còn NX4827P043-011R sử dụng cảm ứng điện trở RTP.

Màn hình sử dụng giao tiếp nào?

Sản phẩm được giới thiệu sử dụng giao tiếp nối tiếp TTL Serial. Cần xác nhận mức điện áp logic, sơ đồ chân và giao thức trước khi kết nối với bộ điều khiển.

Màn hình có GPIO và RTC không?

Theo bảng thông số, sản phẩm có 8 GPIO và tích hợp RTC.

Có thể dùng màn hình cho hệ thống tự động hóa công nghiệp không?

Có thể xem xét sử dụng nếu màn hình đáp ứng yêu cầu giao tiếp, môi trường vận hành và thiết kế của hệ thống. Cần xác minh thông số kỹ thuật trước khi đưa vào ứng dụng thực tế.

9. Kết luận

Màn hình HMI Nextion Discovery Series 4.3 inch NX4827P043 là lựa chọn có thể xem xét cho các dự án cần giao diện hiển thị màu, giao tiếp TTL Serial và thao tác cảm ứng. Dòng sản phẩm có hai phiên bản NX4827P043-011C sử dụng CTP và NX4827P043-011R sử dụng RTP.

Trước khi đặt hàng, khách hàng nên xác nhận đúng mã sản phẩm, loại cảm ứng, sơ đồ chân và thông số kỹ thuật theo tài liệu chính thức. Liên hệ CENTECH qua số điện thoại 0969 719 828 hoặc truy cập thietbiagv.com để được tư vấn lựa chọn màn hình phù hợp.
