Nút nhấn dừng khẩn cấp IDEC AB6E

1. Giới thiệu nút nhấn dừng khẩn cấp

Nút nhấn dừng khẩn cấp là thiết bị điều khiển an toàn được sử dụng trong máy móc công nghiệp và hệ thống tự động hóa. Thiết bị cho phép người vận hành phát tín hiệu dừng máy khi phát hiện tình huống nguy hiểm, sự cố hoặc điều kiện vận hành bất thường.

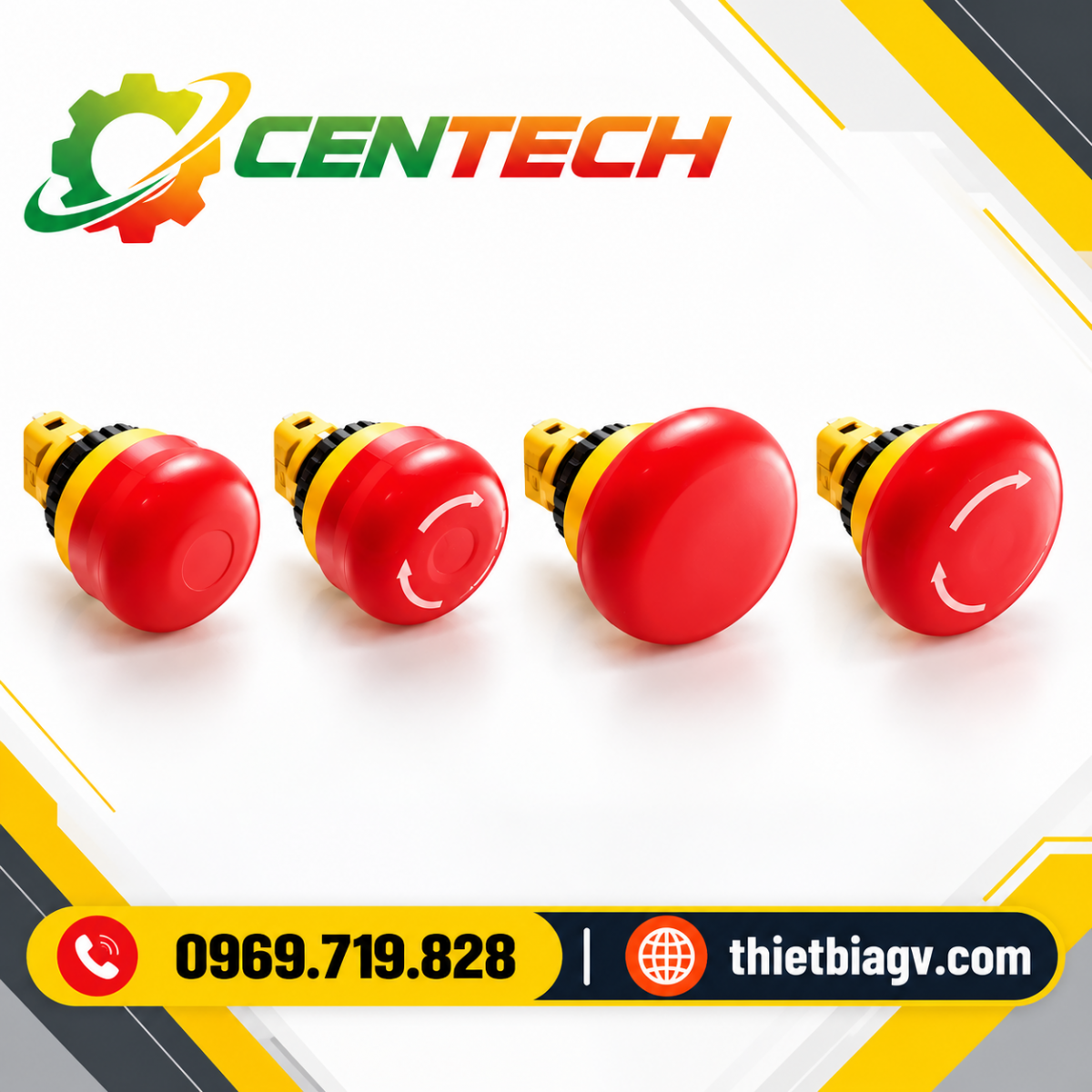

Sản phẩm trong hình thuộc dòng nút nhấn dừng khẩn cấp AB6E và dòng công tắc dừng khẩn cấp Ø16 X6. Thiết bị có phần đầu nhấn màu đỏ nổi bật, kết hợp với thân và đế lắp đặt phía sau để kết nối với mạch điều khiển.

Nút dừng khẩn cấp thường được bố trí tại những vị trí dễ quan sát và dễ tiếp cận trên tủ điện, bảng điều khiển, máy sản xuất và hệ thống tự động hóa. Khi xảy ra sự cố, người vận hành có thể nhấn nút để kích hoạt mạch dừng theo thiết kế của hệ thống.

Tùy theo model, nút nhấn có thể sử dụng cơ chế nhấn giữ và xoay để nhả hoặc cơ chế nhấn giữ và kéo để nhả. Vì vậy, cần xác định đúng phiên bản sản phẩm trước khi lựa chọn và lắp đặt.

CENTECH cung cấp thiết bị điện công nghiệp và linh kiện tự động hóa, hỗ trợ khách hàng lựa chọn nút nhấn dừng khẩn cấp phù hợp với yêu cầu điều khiển và an toàn của máy móc.

2. Nút nhấn dừng khẩn cấp là gì?

Nút nhấn dừng khẩn cấp, còn được gọi là Emergency Stop Button hoặc Emergency Stop Switch, là thiết bị được sử dụng để khởi tạo lệnh dừng trong tình huống khẩn cấp.

Khác với nút dừng thông thường phục vụ thao tác vận hành hằng ngày, nút dừng khẩn cấp được thiết kế để người vận hành có thể nhanh chóng kích hoạt khi cần giảm thiểu nguy cơ đối với con người, máy móc hoặc dây chuyền sản xuất.

Trong hệ thống điều khiển công nghiệp, nút nhấn dừng khẩn cấp thường được kết nối với mạch an toàn, rơ le an toàn hoặc bộ điều khiển an toàn tùy theo thiết kế hệ thống.

Khi nhấn nút, các tiếp điểm sẽ thay đổi trạng thái theo cấu hình của thiết bị, từ đó kích hoạt chức năng dừng đã được thiết kế. Để hệ thống hoạt động an toàn, việc lựa chọn tiếp điểm, phương pháp đấu nối và logic điều khiển phải phù hợp với yêu cầu của máy.

Nút nhấn dừng khẩn cấp không tự bảo đảm toàn bộ hệ thống an toàn nếu được lắp đặt độc lập hoặc đấu nối không đúng. Hiệu quả bảo vệ phụ thuộc vào thiết kế tổng thể, mạch an toàn và phương pháp đánh giá rủi ro của thiết bị.

3. Đặc điểm của nút nhấn dừng khẩn cấp AB6E và X6

3.1. Đầu nhấn màu đỏ dễ nhận biết

Phần đầu nhấn màu đỏ giúp phân biệt nút dừng khẩn cấp với các nút điều khiển thông thường trên bảng điều khiển.

Thiết kế nổi bật hỗ trợ người vận hành nhanh chóng xác định vị trí nút trong tình huống cần dừng máy. Khi bố trí thiết bị, nên bảo đảm khu vực xung quanh nút không bị che khuất và người vận hành có thể tiếp cận thuận tiện.

3.2. Cơ chế nhấn giữ và nhả có chủ đích

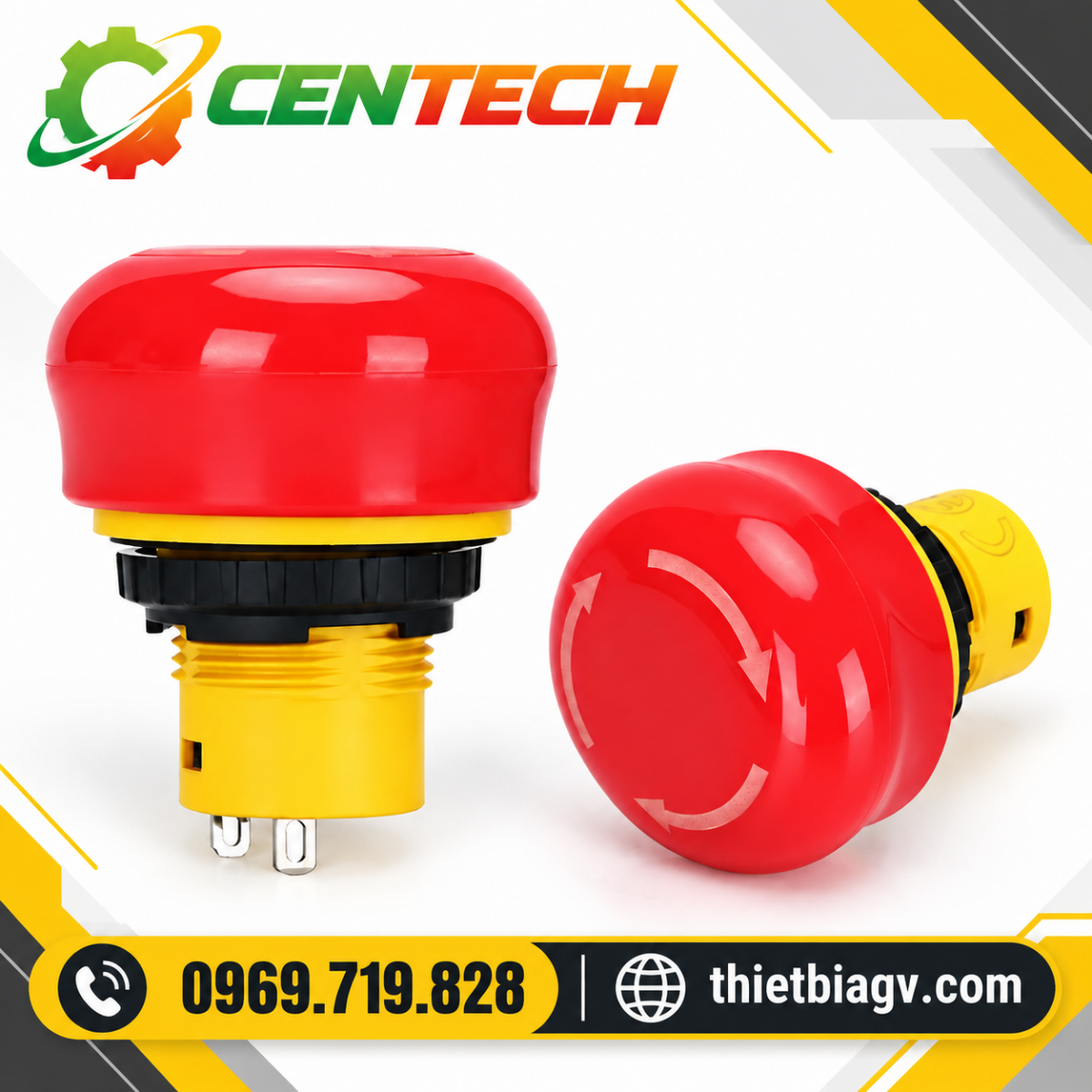

Theo hình ảnh tài liệu sản phẩm, dòng Ø16 X6 có hai phương thức nhả gồm nhấn để khóa và kéo để nhả hoặc nhấn để khóa và xoay để nhả.

Đây là đặc điểm quan trọng khi lựa chọn sản phẩm, bởi cơ chế nhả ảnh hưởng đến thao tác của người vận hành và cách thiết kế bảng điều khiển.

Cần xác nhận đúng phương thức nhả của model trước khi đặt hàng. Không nên mặc định tất cả nút nhấn trong cùng một dòng đều có cơ chế nhả giống nhau.

3.3. Thiết kế phục vụ lắp đặt trên bảng điều khiển

Nút nhấn được lắp thông qua lỗ trên bảng điều khiển hoặc mặt tủ điện. Kích thước lỗ lắp phải phù hợp với đường kính lắp đặt của đúng model.

Hình ảnh tài liệu cho thấy dòng X6 thuộc nhóm công tắc dừng khẩn cấp Ø16. Với dòng AB6E, cần kiểm tra mã sản phẩm cụ thể để xác nhận kích thước lắp đặt và phụ kiện đi kèm.

3.4. Tiếp điểm phục vụ mạch điều khiển

Tiếp điểm là bộ phận thực hiện việc đóng hoặc ngắt tín hiệu điện khi nút được tác động.

Khi lựa chọn nút dừng khẩn cấp, cần xác định số lượng tiếp điểm, loại tiếp điểm thường đóng hoặc thường mở và khả năng chịu tải theo thông số của model.

Đối với mạch an toàn, việc lựa chọn tiếp điểm và cách đấu nối phải phù hợp với sơ đồ thiết kế. Không nên chỉ dựa vào hình dáng nút nhấn để xác định cấu hình tiếp điểm.

4. Thông số kỹ thuật nút nhấn dừng khẩn cấp AB6E

Theo hình ảnh sản phẩm, phần thân của nút AB6E-SM có ghi các thông tin định mức sau:

Lưu ý: Các thông số trên được ghi nhận từ hình ảnh, không thay thế tài liệu kỹ thuật chính thức. Cần xác minh mã model và định mức tiếp điểm trước khi sử dụng trong mạch điện thực tế.

5. Thông số kỹ thuật dòng công tắc dừng khẩn cấp Ø16 X6

Hình ảnh tài liệu dòng Ø16 X6 cung cấp một số thông số kỹ thuật tham khảo dưới đây.

Lưu ý: Bảng trên được tổng hợp từ hình ảnh tài liệu dòng X6. Một số định mức có thể khác nhau theo cấu hình tiếp điểm và phiên bản sản phẩm. Cần đối chiếu catalogue chính thức trước khi thiết kế mạch điện.

- Sản phẩm tham khảo thêm: Hộp nút gọi AGV không dây băng tần kép WiFi / 433M

- Video sản phẩm:

6. Phân biệt dòng AB6E và dòng Ø16 X6

AB6E và Ø16 X6 là hai dòng sản phẩm được thể hiện trong các hình ảnh khác nhau. Khi lựa chọn, cần kiểm tra riêng mã model, kích thước lắp đặt và thông số điện của từng dòng.

Dòng AB6E

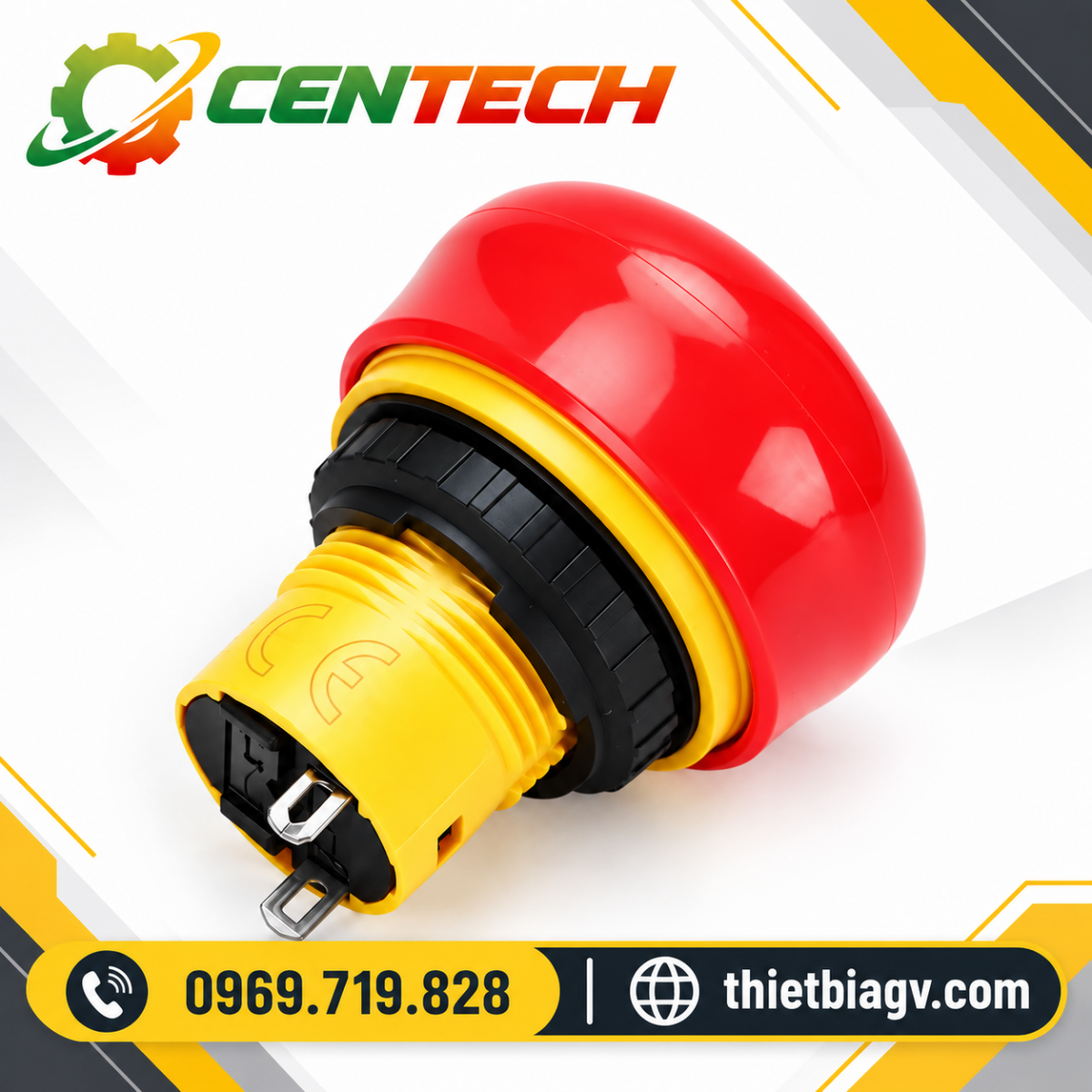

Hình ảnh thể hiện nút nhấn màu đỏ với thân màu vàng và mã AB6E-SM được ghi trên thân. Các thông số định mức thể hiện trên nhãn gồm AC-15 250V 0.75A và DC-13 30V 1.0A.

Đây là các thông tin nhận diện quan trọng khi kiểm tra khả năng sử dụng trong mạch điều khiển.

Dòng Ø16 X6

Tài liệu của dòng X6 thể hiện đường kính lắp đặt Ø16, nhiều kích thước đầu nhấn và hai phương thức nhả tùy phiên bản. Tài liệu cũng nêu cấp bảo vệ IP65 và các thông số định mức tiếp điểm.

Trước khi thay thế thiết bị đang sử dụng, cần kiểm tra đường kính lỗ lắp, chiều sâu phía sau bảng điều khiển, cấu hình tiếp điểm và cách đấu nối.

Không nên coi hai dòng sản phẩm là tương đương hoàn toàn chỉ vì cùng có chức năng dừng khẩn cấp.

7. Ứng dụng của nút nhấn dừng khẩn cấp

7.1. Tủ điện công nghiệp

Nút dừng khẩn cấp có thể được lắp trên mặt tủ điện để người vận hành nhanh chóng kích hoạt lệnh dừng khi phát hiện sự cố.

Vị trí lắp đặt cần dễ tiếp cận và phù hợp với sơ đồ điều khiển của tủ.

7.2. Máy sản xuất tự động

Trong máy sản xuất, nút nhấn dừng khẩn cấp có thể được bố trí tại bảng điều khiển hoặc những vị trí cần thiết để người vận hành kích hoạt chức năng dừng trong tình huống nguy hiểm.

7.3. Dây chuyền băng tải

Hệ thống băng tải có thể sử dụng nút dừng khẩn cấp tại các vị trí phù hợp dọc theo khu vực vận hành. Việc bố trí cần căn cứ vào đánh giá rủi ro và yêu cầu an toàn của toàn bộ dây chuyền.

7.4. Máy đóng gói và thiết bị cơ khí

Nút nhấn có thể được tích hợp trong bảng điều khiển của máy đóng gói, máy gia công và thiết bị cơ khí tự động.

Cần xác định đúng số lượng nút, vị trí lắp đặt và sơ đồ mạch an toàn cho từng máy.

7.5. Hệ thống tự động hóa và AGV

Trong các hệ thống tự động hóa, nút dừng khẩn cấp có thể được bố trí trên máy, tủ điều khiển hoặc thiết bị vận hành để khởi tạo lệnh dừng khi xảy ra tình huống nguy hiểm.

Nếu lắp trên xe AGV, cần xác định cách kết nối nút với hệ thống điều khiển và mạch an toàn của xe theo thiết kế được phê duyệt.

8. Hướng dẫn lựa chọn nút nhấn dừng khẩn cấp

8.1. Xác định đường kính lắp đặt

Kiểm tra kích thước lỗ lắp trên mặt tủ hoặc bảng điều khiển. Với dòng X6 trong tài liệu, đường kính lắp đặt được thể hiện là Ø16.

Không sử dụng thông số Ø16 để suy ra kích thước lắp đặt của dòng AB6E nếu chưa có tài liệu xác nhận.

8.2. Lựa chọn phương thức nhả

Xác định nhu cầu sử dụng cơ chế nhấn và kéo để nhả hoặc nhấn và xoay để nhả.

Phương thức nhả cần phù hợp với yêu cầu vận hành, quy trình an toàn và phiên bản sản phẩm.

8.3. Kiểm tra tiếp điểm

Xác định số lượng tiếp điểm, loại tiếp điểm và định mức điện áp, dòng điện phù hợp với mạch điều khiển.

Không sử dụng định mức dòng nhiệt Ith thay cho định mức sử dụng của tiếp điểm trong mọi loại tải. Cần đối chiếu đúng nhóm định mức AC-15, DC-13 hoặc loại tải tương ứng.

8.4. Kiểm tra cấp bảo vệ

Dòng X6 được tài liệu hình ảnh ghi cấp bảo vệ IP65. Tuy nhiên, cần xác nhận điều kiện thử nghiệm và phạm vi bảo vệ áp dụng cho phiên bản thực tế.

Cấp bảo vệ của nút nhấn không đồng nghĩa toàn bộ tủ điện hoặc hệ thống đạt cùng cấp bảo vệ sau khi lắp đặt.

8.5. Xác nhận khả năng tích hợp vào mạch an toàn

Đối với ứng dụng dừng khẩn cấp, cần xem xét yêu cầu an toàn của máy, cấu hình tiếp điểm, phương pháp đấu dây và thiết bị giám sát an toàn.

Việc lựa chọn đúng nút nhấn là một phần của thiết kế an toàn tổng thể, không thay thế quá trình đánh giá rủi ro và xác nhận hệ thống.

9. Hướng dẫn lắp đặt và sử dụng

Bước 1. Ngắt nguồn điện

Trước khi lắp đặt hoặc đấu dây, cần cô lập nguồn điện và thực hiện biện pháp bảo đảm không đóng điện ngoài ý muốn.

Bước 2. Kiểm tra kích thước và vị trí lắp

Đối chiếu kích thước lỗ lắp, chiều sâu phía sau bảng điều khiển và khoảng không gian dành cho dây dẫn.

Bước 3. Lắp nút nhấn

Lắp thiết bị theo hướng dẫn của nhà sản xuất, bảo đảm cơ cấu được cố định chắc chắn và đầu nhấn dễ tiếp cận.

Bước 4. Đấu nối tiếp điểm

Đấu nối theo sơ đồ của đúng model. Không suy đoán chân tiếp điểm dựa trên vị trí hoặc màu sắc nếu chưa có tài liệu xác nhận.

Bước 5. Kiểm tra chức năng

Sau khi lắp đặt, kiểm tra trạng thái tiếp điểm, khả năng nhấn giữ, phương thức nhả và phản ứng của mạch dừng theo quy trình thử nghiệm an toàn.

Không đưa máy vào vận hành nếu chức năng dừng khẩn cấp chưa được kiểm tra đầy đủ.

10. Những lưu ý quan trọng khi sử dụng

Nút dừng khẩn cấp cần được đặt tại vị trí dễ nhìn và dễ tiếp cận, không bị vật dụng che khuất.

Không sử dụng nút dừng khẩn cấp thay cho các biện pháp bảo vệ khác như che chắn cơ khí, khóa liên động hoặc hệ thống bảo vệ chuyên dụng khi những biện pháp đó được yêu cầu.

Sau khi kích hoạt nút dừng khẩn cấp, việc nhả nút không nên tự động làm máy khởi động lại ngoài ý muốn. Hệ thống cần được thiết kế để việc khởi động lại chỉ diễn ra theo quy trình an toàn đã xác định.

Cần kiểm tra định kỳ tình trạng cơ khí, đầu nối điện, tiếp điểm và chức năng dừng theo hướng dẫn của nhà sản xuất.

11. Vì sao nên lựa chọn CENTECH?

CENTECH cung cấp thiết bị điện công nghiệp và linh kiện tự động hóa, hỗ trợ khách hàng lựa chọn sản phẩm theo yêu cầu của tủ điện, máy móc và hệ thống điều khiển.

Khi lựa chọn nút nhấn dừng khẩn cấp AB6E hoặc Ø16 X6, khách hàng nên cung cấp mã model, kích thước lỗ lắp, phương thức nhả và thông số mạch điện đang sử dụng. Những thông tin này giúp đối chiếu sản phẩm chính xác hơn và hạn chế sai lệch khi thay thế.

Thông tin liên hệ

Đơn vị cung cấp: CENTECH

Điện thoại: 0969 719 828

Website: https://thietbiagv.com

12. Câu hỏi thường gặp về nút nhấn dừng khẩn cấp

Nút nhấn dừng khẩn cấp dùng để làm gì?

Thiết bị được sử dụng để khởi tạo lệnh dừng trong tình huống khẩn cấp, thông qua mạch điều khiển hoặc hệ thống an toàn được thiết kế phù hợp.

Dòng X6 có đường kính lắp đặt bao nhiêu?

Tài liệu hình ảnh của dòng Ø16 X6 thể hiện đường kính lắp đặt Ø16. Cần xác nhận mã model cụ thể trước khi khoan lỗ hoặc thay thế thiết bị.

Nút nhấn dừng khẩn cấp có thể nhả bằng cách nào?

Theo tài liệu dòng X6, có phiên bản nhấn và kéo để nhả hoặc nhấn và xoay để nhả. Cần kiểm tra đúng cơ chế của sản phẩm thực tế.

Dòng X6 có cấp bảo vệ IP65 không?

Tài liệu hình ảnh của dòng X6 ghi cấp bảo vệ IP65 theo IEC 60529. Cần đối chiếu tài liệu chính thức của phiên bản sản phẩm trước khi sử dụng trong môi trường cụ thể.

Có thể thay thế AB6E bằng X6 không?

Không nên thay thế chỉ dựa trên chức năng tương tự. Cần kiểm tra kích thước lắp đặt, tiếp điểm, định mức điện, phương thức nhả và khả năng tương thích với mạch điều khiển.

13. Kết luận

Nút nhấn dừng khẩn cấp AB6E và công tắc dừng khẩn cấp Ø16 X6 là các lựa chọn cần được xem xét theo yêu cầu lắp đặt, đặc tính tiếp điểm và phương thức vận hành của hệ thống.

Để lựa chọn đúng sản phẩm, cần xác nhận mã model, đường kính lắp đặt, cấu hình tiếp điểm, định mức điện và cơ chế nhả. Đặc biệt, khi sử dụng trong mạch an toàn máy móc, cần bảo đảm thiết bị được tích hợp đúng thiết kế và chức năng dừng khẩn cấp được kiểm tra đầy đủ.
