Cảm biến điểm mốc từ tính AGV XMS-19015A

1. Giới thiệu cảm biến điểm mốc từ tính AGV XMS-19015A

Cảm biến điểm mốc từ tính AGV XMS-19015A là thiết bị chuyên dụng được sử dụng trong các hệ thống xe tự hành AGV, hệ thống vận chuyển tự động và dây chuyền sản xuất công nghiệp. Sản phẩm có chức năng phát hiện các điểm mốc từ tính được bố trí tại những vị trí xác định trên tuyến đường di chuyển của xe. Tín hiệu từ cảm biến được truyền về bộ điều khiển để xác định trạng thái phát hiện điểm mốc và thực hiện các lệnh điều khiển phù hợp với chương trình vận hành.

Trong các hệ thống AGV hiện đại, việc xác định vị trí và nhận biết điểm dừng là yêu cầu quan trọng nhằm bảo đảm quá trình vận chuyển hàng hóa diễn ra theo đúng trình tự. Cảm biến điểm mốc từ tính XMS-19015A hỗ trợ hệ thống điều khiển nhận biết các vị trí đã được đánh dấu bằng nam châm, từ đó triển khai các thao tác như dừng xe, chờ nhận hàng, giao hàng hoặc tiếp tục di chuyển đến vị trí tiếp theo.

Sản phẩm được thiết kế với hai kênh phát hiện từ tính độc lập tương ứng với cực Bắc N và cực Nam S. Cấu trúc này giúp bộ điều khiển phân biệt các tín hiệu theo cực từ được phát hiện, tạo điều kiện thuận lợi cho việc xây dựng chương trình nhận biết điểm mốc và xử lý tín hiệu trong hệ thống tự động hóa.

Cảm biến sử dụng nguồn điện một chiều từ 11V đến 30V, ngõ ra transistor NPN kiểu cực thu hở và có đèn LED hiển thị trạng thái hoạt động. Thiết bị có kết cấu nhỏ gọn, thuận tiện cho việc lắp đặt trên khung xe AGV hoặc tại các vị trí cần nhận biết mốc từ tính.

Với những đặc điểm trên, cảm biến XMS-19015A là thiết bị đáng cân nhắc đối với các doanh nghiệp sản xuất xe tự hành, đơn vị tích hợp hệ thống AGV, nhà máy công nghiệp và doanh nghiệp đang triển khai giải pháp vận chuyển hàng hóa tự động.

2. Tổng quan về cảm biến điểm mốc từ tính trong hệ thống AGV

AGV là tên viết tắt của Automated Guided Vehicle, có nghĩa là xe tự hành được sử dụng để vận chuyển hàng hóa, linh kiện hoặc nguyên vật liệu trong nhà máy và kho hàng. Xe AGV có thể hoạt động theo các tuyến đường được thiết lập trước và nhận lệnh từ bộ điều khiển trung tâm hoặc hệ thống quản lý vận chuyển.

Trong quá trình vận hành, xe AGV cần nhận biết vị trí hiện tại, điểm dừng, khu vực giao nhận hàng và những vị trí yêu cầu thực hiện thao tác đặc biệt. Tùy theo công nghệ dẫn hướng được sử dụng, hệ thống có thể kết hợp cảm biến từ tính, cảm biến quang, cảm biến LiDAR, camera, bộ mã hóa vòng quay hoặc các thiết bị định vị khác.

Cảm biến điểm mốc từ tính XMS-19015A được sử dụng để phát hiện từ trường tại các vị trí đã bố trí nam châm. Khi xe đi đến gần điểm mốc, cảm biến phát hiện cực từ phù hợp và gửi tín hiệu về bộ điều khiển. Bộ điều khiển căn cứ vào tín hiệu nhận được để xác định xe đã đi qua một điểm đánh dấu hoặc đã đến vị trí được lập trình.

Khác với cảm biến đo khoảng cách, cảm biến điểm mốc từ tính không trực tiếp cung cấp khoảng cách liên tục đến vật thể. Chức năng chính của thiết bị là phát hiện sự hiện diện của từ trường phù hợp và tạo tín hiệu đầu ra. Vì vậy, cảm biến thường được sử dụng kết hợp với chương trình điều khiển, hệ thống truyền động và các thiết bị định vị khác để tạo thành giải pháp vận hành hoàn chỉnh.

Việc lựa chọn đúng loại cảm biến điểm mốc giúp nâng cao khả năng nhận biết vị trí, đơn giản hóa quá trình thiết kế hệ thống và hỗ trợ kỹ thuật viên thuận tiện hơn trong quá trình lắp đặt, vận hành và bảo trì xe AGV.

3. Đặc điểm nổi bật của cảm biến từ tính AGV XMS-19015A

3.1 Khả năng phát hiện hai cực từ Bắc và Nam

Một trong những đặc điểm đáng chú ý của cảm biến XMS-19015A là khả năng phát hiện hai cực từ Bắc và Nam với hai kênh tín hiệu đầu ra riêng biệt. Cấu trúc này cho phép hệ thống điều khiển nhận biết tín hiệu tương ứng với từng cực từ, phục vụ cho việc phân biệt các điểm mốc hoặc xây dựng trình tự điều khiển theo yêu cầu thực tế.

Trong một hệ thống AGV, các điểm mốc từ tính có thể được bố trí tại trạm nhận hàng, trạm trả hàng, vị trí chờ hoặc khu vực thao tác. Bộ điều khiển có thể sử dụng trạng thái tín hiệu của cảm biến để xác định thời điểm thực hiện các lệnh đã được lập trình.

Việc sử dụng hai kênh phát hiện độc lập cũng tạo thêm sự linh hoạt trong thiết kế hệ thống. Tuy nhiên, khả năng phân biệt từng vị trí cụ thể phụ thuộc vào cách bố trí nam châm, hướng cực từ và chương trình xử lý tín hiệu của bộ điều khiển.

3.2 Sử dụng nguồn điện DC 11V đến 30V

Cảm biến XMS-19015A sử dụng nguồn điện một chiều trong dải từ 11V đến 30V. Đây là dải điện áp phù hợp với nhiều hệ thống điều khiển công nghiệp sử dụng nguồn 12V hoặc 24V.

Trong các ứng dụng AGV, nguồn điện 24V thường được sử dụng cho nhiều thiết bị điều khiển và cảm biến. Khả năng làm việc trong dải điện áp nêu trên giúp việc lựa chọn nguồn cấp thuận tiện hơn khi tích hợp cảm biến vào hệ thống điện của xe.

Khi lắp đặt, cần kiểm tra điện áp thực tế tại đầu cấp nguồn và bảo đảm nguồn điện ổn định trong giới hạn cho phép. Ngoài ra, cần đấu đúng cực nguồn theo sơ đồ kỹ thuật để hạn chế nguy cơ hư hỏng thiết bị.

3.3 Ngõ ra NPN Open Collector

XMS-19015A sử dụng ngõ ra transistor NPN kiểu cực thu hở. Đây là dạng tín hiệu thường gặp trong các hệ thống cảm biến công nghiệp và có thể được sử dụng với những bộ điều khiển có đầu vào tương thích.

Khi cảm biến phát hiện từ trường phù hợp, transistor đầu ra thay đổi trạng thái dẫn điện theo thiết kế của mạch. Bộ điều khiển tiếp nhận sự thay đổi này để xử lý tín hiệu.

Khi tích hợp cảm biến với PLC hoặc bộ điều khiển AGV, kỹ thuật viên cần xác định rõ kiểu đầu vào của thiết bị nhận tín hiệu. Đầu vào phải tương thích với tín hiệu NPN, điện áp hoạt động và dòng điện của cảm biến. Trong một số trường hợp, hệ thống có thể cần điện trở kéo lên hoặc mạch giao tiếp phù hợp.

Không nên mặc định mọi đầu vào PLC đều tương thích với ngõ ra NPN. Việc kiểm tra sơ đồ điện trước khi đấu nối là cần thiết nhằm bảo đảm hệ thống hoạt động ổn định.

3.4 Hai kênh đầu ra độc lập

Cảm biến được thiết kế với hai kênh đầu ra tương ứng với việc phát hiện cực Bắc N và cực Nam S. Mỗi kênh có thể được kết nối với một đầu vào riêng của bộ điều khiển.

Cách thiết kế này hỗ trợ việc phân biệt tín hiệu theo cực từ, đồng thời tạo điều kiện để kỹ thuật viên xây dựng chương trình điều khiển linh hoạt hơn.

Trong quá trình triển khai thực tế, người dùng cần kiểm tra trạng thái đầu ra khi đưa từng cực từ đến gần cảm biến. Việc thử nghiệm giúp xác nhận đúng kênh tín hiệu và hạn chế nhầm lẫn khi cấu hình chương trình điều khiển.

3.5 Đèn LED hiển thị trạng thái hoạt động

Cảm biến XMS-19015A được trang bị đèn LED hiển thị trạng thái, giúp kỹ thuật viên quan sát hoạt động trong quá trình thử nghiệm.

Khi kiểm tra thiết bị, người dùng có thể đưa nam châm đến gần cảm biến và quan sát trạng thái đèn báo. Kết hợp với việc đo tín hiệu đầu ra bằng đồng hồ đo điện hoặc theo dõi trạng thái đầu vào trên bộ điều khiển, kỹ thuật viên có thể đánh giá khả năng nhận biết điểm mốc của cảm biến.

Đèn LED hỗ trợ quá trình kiểm tra nhanh, nhưng không thay thế hoàn toàn việc đo kiểm tín hiệu điện khi cần xác định lỗi hoặc đánh giá chất lượng kết nối.

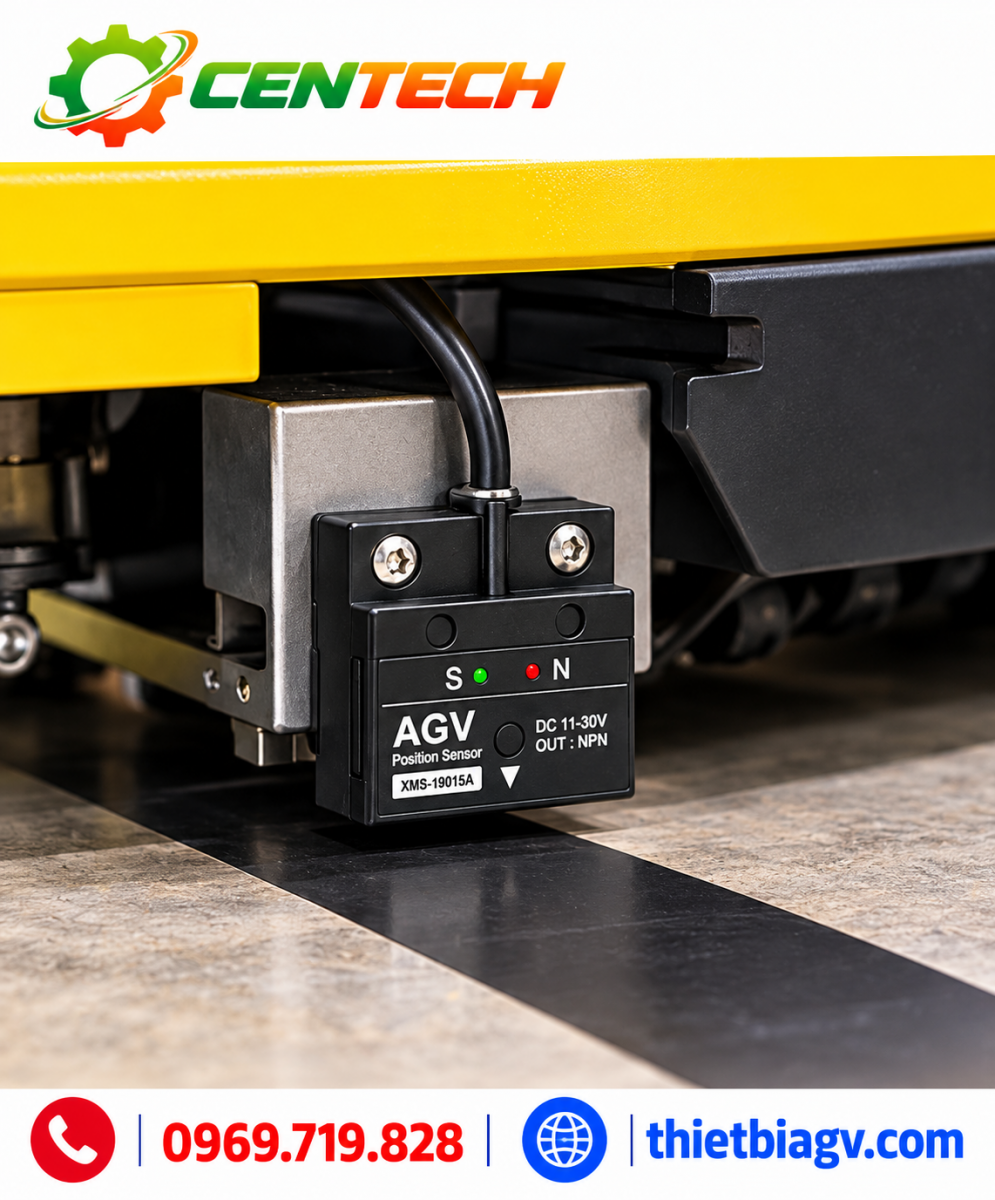

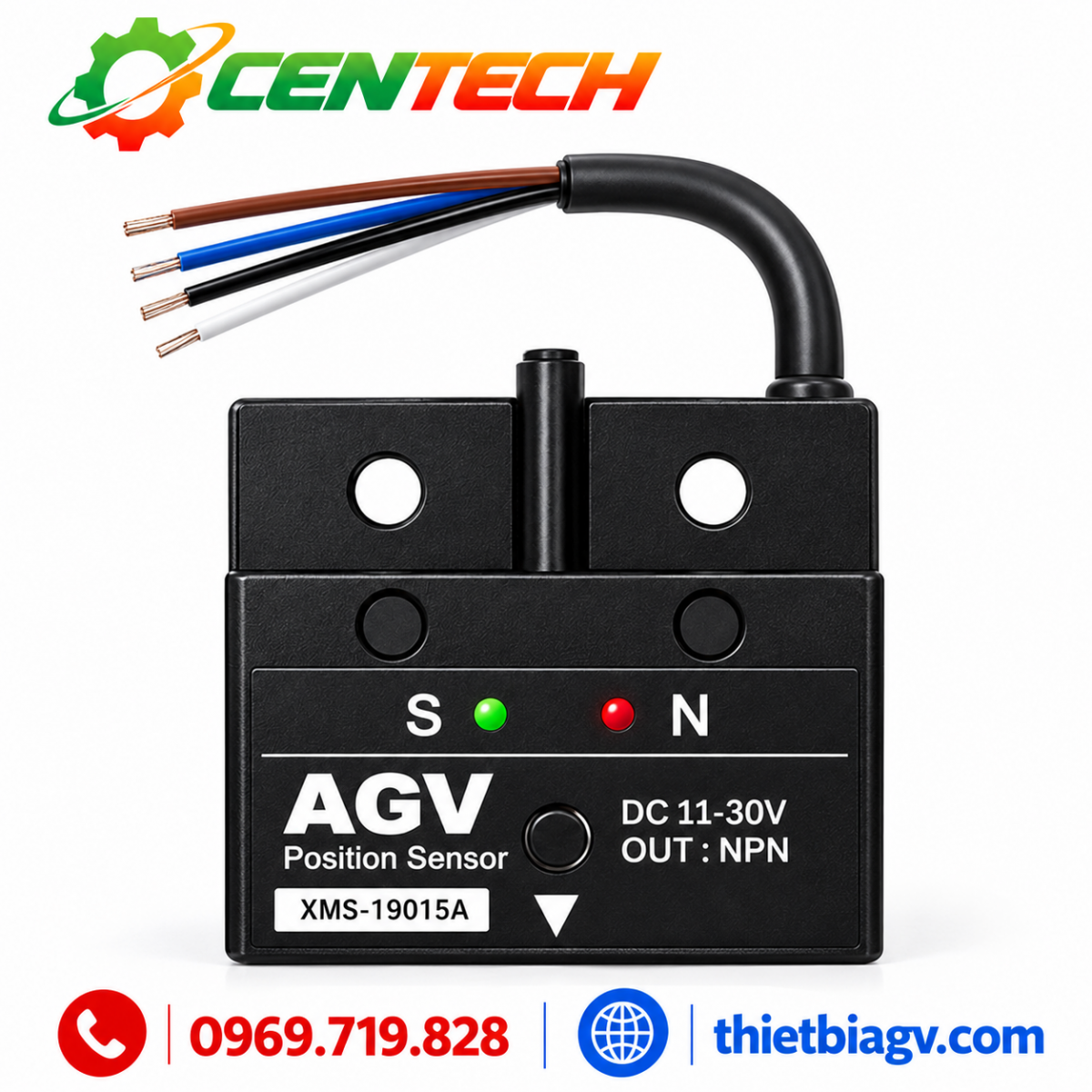

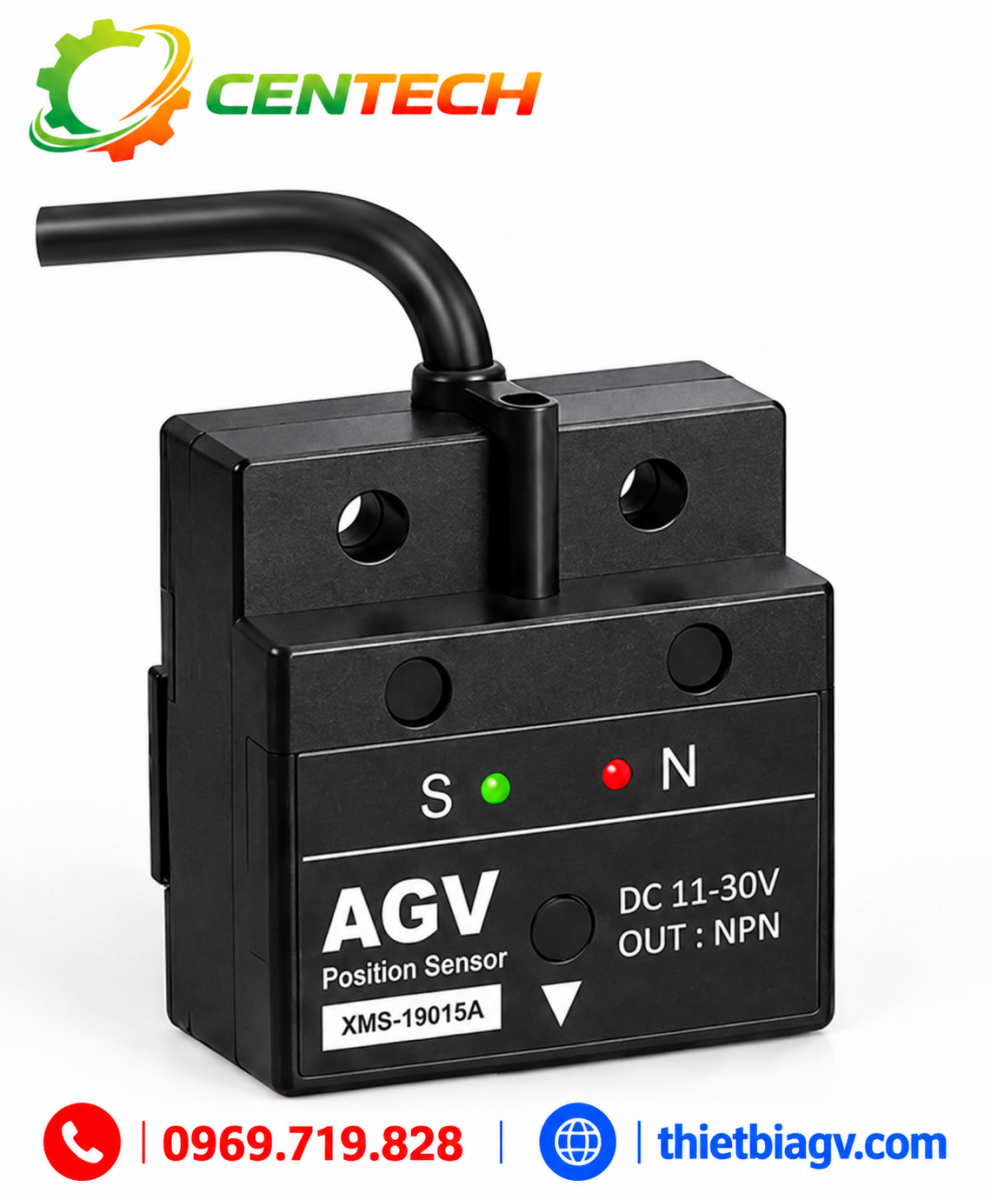

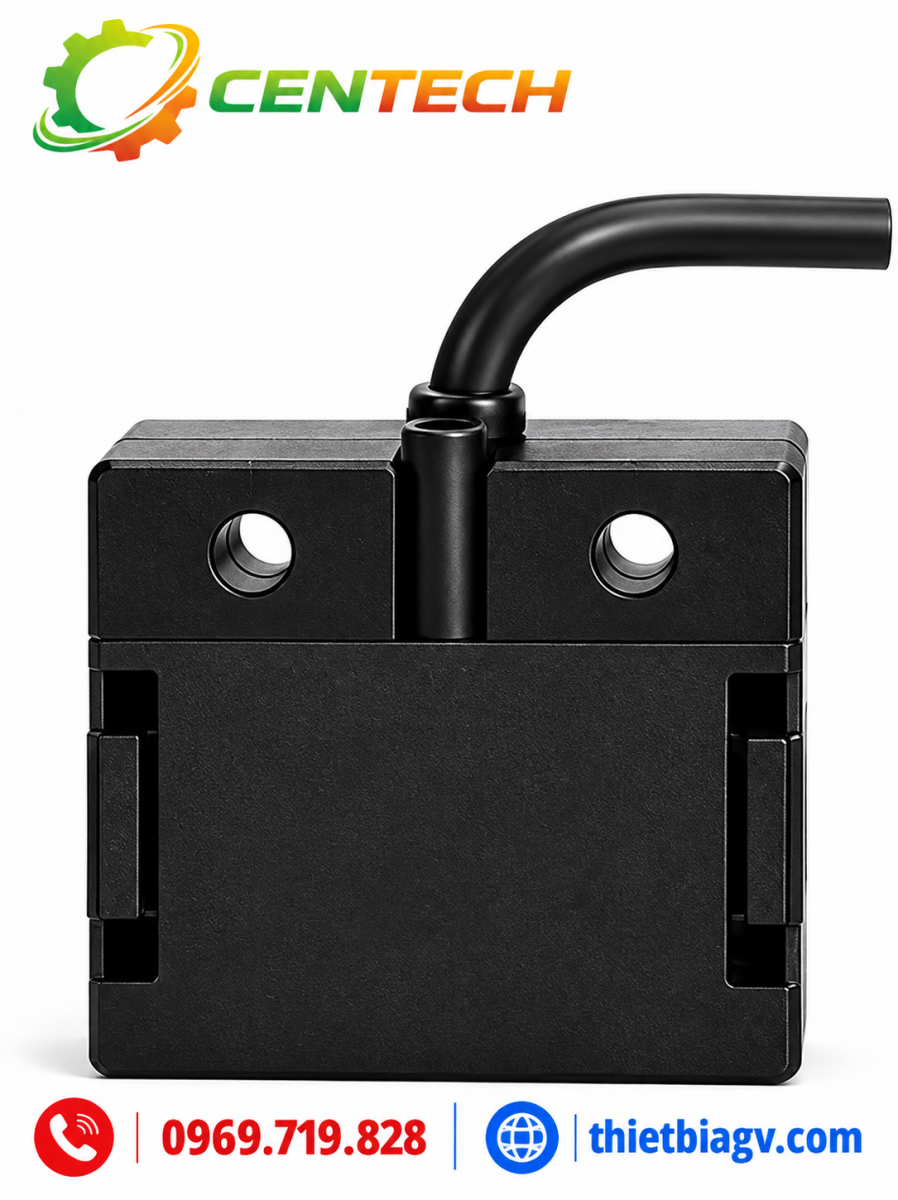

3.6 Thiết kế nhỏ gọn và thuận tiện lắp đặt

Cảm biến có thân dạng hộp, dây kết nối đi ra từ thân thiết bị và các vị trí bắt vít để cố định. Thiết kế này giúp việc bố trí cảm biến trên khung xe AGV hoặc giá đỡ cơ khí thuận tiện hơn.

Kích thước tham khảo theo bản vẽ sản phẩm khoảng 50 mm chiều dài, 50 mm chiều cao và khoảng 43 mm tại một số vị trí kích thước được thể hiện trên bản vẽ. Người dùng cần đối chiếu bản vẽ kỹ thuật đầy đủ để xác định chính xác kích thước tổng thể và vị trí lỗ bắt vít trước khi gia công.

Khi lắp đặt, cần bảo đảm cảm biến được cố định chắc chắn, không bị rung lắc quá mức và duy trì khoảng cách phù hợp với nam châm. Dây dẫn cần được bố trí gọn gàng, tránh bị kéo căng, va đập hoặc tiếp xúc với các bộ phận chuyển động.

4. Thông số kỹ thuật cảm biến điểm mốc từ tính AGV XMS-19015A

Model sản phẩm là XMS-19015A.

Tên sản phẩm là cảm biến điểm mốc từ tính AGV.

Nguyên lý hoạt động là phát hiện từ trường.

Điện áp nguồn là DC 11V đến 30V.

Dòng tiêu thụ tối đa là 30 mA.

Kiểu ngõ ra là transistor NPN Open Collector.

Số kênh đầu ra là hai kênh độc lập.

Chức năng phát hiện là nhận biết cực Bắc N và cực Nam S.

Điện áp đóng cắt tải theo tài liệu sản phẩm là DC 3V đến 30V.

Dòng đóng cắt tối đa theo tài liệu sản phẩm là 100 mA.

Điện áp dư ngõ ra tối đa theo tài liệu sản phẩm là 0,6V.

Độ nhạy từ trường theo tài liệu sản phẩm khoảng 0,5 mT.

Khoảng cách phát hiện hiệu dụng được công bố là từ 5 mm đến 50 mm.

Khoảng cách lắp đặt khuyến nghị được công bố là từ 20 mm đến 30 mm.

Thời gian đáp ứng theo tài liệu sản phẩm khoảng 1 ms.

Nhiệt độ làm việc được công bố là từ âm 10 độ C đến 50 độ C.

Kiểu kết nối là cáp điện bốn lõi.

Ứng dụng chính là nhận biết điểm mốc từ tính trong hệ thống xe AGV và các hệ thống tự động hóa có yêu cầu tương thích.

Các thông số trên được tổng hợp từ tài liệu và hình ảnh sản phẩm. Khoảng cách phát hiện thực tế phụ thuộc vào cường độ từ trường, kích thước nam châm, hướng cực từ, khoảng cách lắp đặt và điều kiện vận hành. Trước khi sử dụng trong thiết kế chính thức, cần xác nhận các thông số quan trọng với nhà cung cấp.

5. Nguyên lý hoạt động của cảm biến điểm mốc từ tính AGV XMS-19015A

Cảm biến XMS-19015A hoạt động dựa trên khả năng phát hiện từ trường của nam châm được bố trí tại vị trí cần đánh dấu. Khi cảm biến tiến đến gần nam châm, phần tử cảm biến bên trong nhận biết từ trường và tạo ra sự thay đổi trạng thái ở kênh đầu ra tương ứng.

Do thiết bị có hai kênh phát hiện cực từ N và S, bộ điều khiển có thể tiếp nhận tín hiệu từ từng kênh để xử lý theo chương trình đã thiết lập.

Quá trình hoạt động cơ bản có thể được mô tả như sau.

Đầu tiên, kỹ thuật viên bố trí nam châm tại vị trí cần đánh dấu trên tuyến đường di chuyển của xe AGV. Nam châm được cố định chắc chắn để tránh thay đổi vị trí trong quá trình vận hành.

Tiếp theo, cảm biến được lắp trên xe hoặc tại vị trí cần phát hiện sao cho khoảng cách giữa cảm biến và nam châm nằm trong phạm vi làm việc phù hợp.

Khi xe di chuyển đến gần điểm mốc, cảm biến phát hiện từ trường của nam châm. Tùy theo cực từ được phát hiện, kênh tín hiệu N hoặc S sẽ thay đổi trạng thái theo đặc tính của thiết bị.

Tín hiệu sau đó được truyền đến PLC hoặc bộ điều khiển AGV. Bộ điều khiển kiểm tra trạng thái đầu vào và thực hiện lệnh tương ứng với chương trình đã cài đặt.

Ví dụ, nếu điểm mốc được bố trí tại trạm giao hàng, bộ điều khiển có thể sử dụng tín hiệu từ cảm biến để bắt đầu quy trình giảm tốc, dừng xe hoặc thực hiện thao tác giao nhận hàng hóa.

Sau khi hoàn thành thao tác, hệ thống có thể tiếp tục di chuyển theo lệnh điều khiển tiếp theo.

Cần lưu ý rằng cảm biến XMS-19015A không trực tiếp điều khiển động cơ và cũng không tự xác định tọa độ tuyệt đối của xe. Thiết bị chỉ cung cấp tín hiệu phát hiện từ trường. Khả năng dừng đúng vị trí phụ thuộc vào chương trình điều khiển, tốc độ xe, quãng đường phanh, độ trễ xử lý, vị trí lắp đặt và cơ cấu truyền động.

- Sản phẩm tham khảo thêm: Cảm biến dẫn hướng từ AGV AGS-08N 8 kênh NPN, DC 10-30V

- Video sản phẩm

6. Ứng dụng của cảm biến điểm mốc từ tính XMS-19015A

6.1 Ứng dụng trong xe AGV vận chuyển hàng hóa

Trong nhà máy và kho hàng, xe AGV thường được sử dụng để vận chuyển nguyên vật liệu, linh kiện, thành phẩm và các loại hàng hóa giữa những khu vực khác nhau.

Cảm biến điểm mốc từ tính XMS-19015A có thể được sử dụng để nhận biết các vị trí được đánh dấu bằng nam châm trên tuyến đường vận hành.

Khi xe đi đến gần điểm mốc, cảm biến gửi tín hiệu về bộ điều khiển để xác nhận trạng thái phát hiện. Hệ thống có thể sử dụng tín hiệu này để thực hiện lệnh dừng, chờ hoặc tiếp tục di chuyển.

Giải pháp này giúp đơn vị tích hợp xây dựng trình tự vận hành theo từng vị trí, đồng thời thuận tiện hơn trong việc kiểm tra và bảo trì hệ thống.

6.2 Ứng dụng tại trạm nhận hàng và trả hàng

Các trạm nhận hàng và trả hàng là những vị trí quan trọng trong hệ thống vận chuyển tự động. Xe AGV cần đến đúng khu vực được quy định để thực hiện thao tác lấy hàng hoặc giao hàng.

Bằng cách bố trí điểm mốc từ tính tại các vị trí này, hệ thống có thể sử dụng cảm biến để nhận biết xe đã đi đến khu vực cần thao tác.

Bộ điều khiển căn cứ vào tín hiệu để thực hiện các bước tiếp theo, chẳng hạn như dừng xe, kích hoạt cơ cấu nâng hạ hoặc gửi tín hiệu cho hệ thống quản lý kho.

Việc sử dụng cảm biến điểm mốc cần được kết hợp với giải pháp định vị và điều khiển phù hợp để bảo đảm độ chính xác của quá trình giao nhận hàng hóa.

6.3 Ứng dụng trong dây chuyền sản xuất công nghiệp

Trong dây chuyền sản xuất, xe tự hành có thể vận chuyển linh kiện giữa các công đoạn lắp ráp, gia công và kiểm tra chất lượng.

Cảm biến điểm mốc từ tính có thể được sử dụng tại các vị trí cần xe dừng để nhận hàng, trả hàng hoặc chờ thiết bị khác hoàn thành thao tác.

Khi cảm biến phát hiện điểm mốc, tín hiệu được gửi đến bộ điều khiển để phối hợp với các thiết bị khác trong dây chuyền.

Việc tích hợp đúng cách giúp doanh nghiệp xây dựng quy trình vận chuyển có tổ chức và giảm sự phụ thuộc vào thao tác điều khiển thủ công.

6.4 Ứng dụng trong hệ thống điều khiển PLC

Cảm biến XMS-19015A có ngõ ra NPN Open Collector nên có thể được xem xét sử dụng với PLC có đầu vào phù hợp.

Trong chương trình PLC, tín hiệu từ cảm biến có thể được sử dụng làm điều kiện để kích hoạt một bước trong trình tự điều khiển. Ví dụ, khi cảm biến phát hiện điểm mốc tại trạm dừng, PLC có thể chuyển trạng thái của quy trình sang bước chờ giao nhận hàng.

Để bảo đảm khả năng tương thích, kỹ thuật viên cần kiểm tra kiểu đấu dây đầu vào PLC, điện áp điều khiển và yêu cầu về dòng điện. Nếu đầu vào PLC không tương thích trực tiếp, cần sử dụng mạch giao tiếp thích hợp.

6.5 Ứng dụng trong nghiên cứu và phát triển xe tự hành

Đối với các đơn vị thiết kế và chế tạo xe AGV, cảm biến điểm mốc từ tính có thể được sử dụng trong quá trình thử nghiệm hệ thống nhận biết vị trí và điều khiển hành trình.

Thiết bị có thể kết nối với các bộ điều khiển nhúng hoặc bộ điều khiển công nghiệp có đầu vào tương thích. Kỹ thuật viên có thể kiểm tra trạng thái tín hiệu, đánh giá khoảng cách phát hiện và xây dựng chương trình xử lý điểm mốc.

Tuy nhiên, khi sử dụng với bộ điều khiển nhúng, cần thiết kế mạch giao tiếp phù hợp với đặc tính điện của cảm biến và đầu vào vi điều khiển. Không nên kết nối trực tiếp tín hiệu công nghiệp vào chân vi điều khiển nếu chưa xác minh điện áp và cấu hình mạch.

7. Hướng dẫn đấu dây cảm biến XMS-19015A

Cảm biến XMS-19015A sử dụng cáp điện bốn lõi theo sơ đồ nguyên lý được cung cấp. Các chức năng chính bao gồm nguồn dương, nguồn 0V, ngõ ra phát hiện cực Bắc và ngõ ra phát hiện cực Nam.

Nguồn dương được kết nối với nguồn DC trong dải điện áp cho phép của thiết bị.

Nguồn 0V được kết nối với cực âm của nguồn điện.

Ngõ ra N được sử dụng để đưa tín hiệu phát hiện cực Bắc về bộ điều khiển.

Ngõ ra S được sử dụng để đưa tín hiệu phát hiện cực Nam về bộ điều khiển.

Màu sắc của từng dây cần được xác nhận theo tài liệu đi kèm sản phẩm hoặc thông tin từ nhà cung cấp. Không nên tự suy đoán chức năng dây dựa trên màu dây của các loại cảm biến khác.

Trước khi đấu nối, cần ngắt nguồn điện và kiểm tra sơ đồ mạch. Sau khi kết nối nguồn, nên sử dụng thiết bị đo hoặc theo dõi trạng thái đầu vào bộ điều khiển để kiểm tra tín hiệu của từng kênh.

Khi thử nghiệm, đưa từng cực của nam châm đến gần cảm biến và quan sát trạng thái đèn LED cũng như tín hiệu đầu ra. Nếu tín hiệu không thay đổi, cần kiểm tra nguồn cấp, cực tính nam châm, khoảng cách phát hiện và sơ đồ đấu dây.

Không sử dụng ngõ ra cảm biến để điều khiển trực tiếp tải vượt quá giới hạn dòng điện cho phép. Với tải công suất lớn, cần sử dụng mạch điều khiển trung gian phù hợp.

8. Hướng dẫn lắp đặt cảm biến điểm mốc từ tính

8.1 Xác định vị trí lắp đặt

Trước khi lắp cảm biến, cần xác định vị trí phát hiện điểm mốc và hướng di chuyển của xe AGV. Vị trí lắp đặt phải bảo đảm cảm biến có thể tiếp cận vùng từ trường của nam châm trong quá trình xe di chuyển.

Nếu cảm biến được lắp trên khung xe, cần kiểm tra khoảng cách từ cảm biến đến mặt sàn và khoảng cách đến nam châm. Nếu cảm biến được lắp cố định tại một vị trí, cần bảo đảm xe đi qua đúng vùng phát hiện.

8.2 Cố định cảm biến chắc chắn

Cảm biến cần được bắt vít chắc chắn vào giá đỡ hoặc khung cơ khí. Giá đỡ phải hạn chế rung động và không làm thay đổi khoảng cách phát hiện trong quá trình vận hành.

Cần kiểm tra khả năng va chạm với các bộ phận khác của xe, đặc biệt tại những khu vực có cơ cấu nâng hạ hoặc chuyển động cơ khí.

8.3 Bố trí nam châm phù hợp

Nam châm phải có cường độ từ trường phù hợp với đặc tính phát hiện của cảm biến. Hướng cực từ cần được xác định trước khi lắp đặt để bảo đảm tín hiệu nhận được đúng với yêu cầu điều khiển.

Trong quá trình thiết kế, nên thử nghiệm khoảng cách phát hiện thực tế thay vì chỉ dựa vào thông số công bố. Các yếu tố như kích thước nam châm, vật liệu, hướng đặt và khoảng cách đều có thể ảnh hưởng đến kết quả.

8.4 Kiểm tra tín hiệu trước khi vận hành

Sau khi hoàn thành lắp đặt, cần kiểm tra riêng từng kênh N và S. Kỹ thuật viên nên xác nhận trạng thái đầu ra bằng thiết bị đo hoặc phần mềm giám sát của bộ điều khiển.

Tiếp theo, tiến hành thử nghiệm với xe chạy ở tốc độ thấp và kiểm tra khả năng phát hiện điểm mốc trong điều kiện thực tế.

Nếu sử dụng cảm biến để hỗ trợ dừng xe, cần đánh giá thêm quãng đường phanh và độ trễ của hệ thống. Không nên chỉ dựa vào tín hiệu cảm biến để kết luận xe có thể dừng chính xác tại mọi tốc độ.

9. Những lưu ý khi sử dụng cảm biến AGV XMS-19015A

Khi lựa chọn cảm biến, cần bảo đảm điện áp nguồn nằm trong dải DC 11V đến 30V. Nguồn cấp phải được đấu đúng cực và không vượt quá giới hạn quy định.

Cần kiểm tra tính tương thích giữa ngõ ra NPN Open Collector và đầu vào PLC hoặc bộ điều khiển. Đây là yếu tố quan trọng để tránh tình trạng cảm biến có hoạt động nhưng bộ điều khiển không nhận được tín hiệu.

Khoảng cách giữa cảm biến và nam châm cần được lựa chọn phù hợp. Nếu khoảng cách quá lớn hoặc cường độ từ trường không đủ, cảm biến có thể không nhận biết ổn định.

Cần xác định đúng cực Bắc và cực Nam của nam châm để bảo đảm tín hiệu N và S được xử lý chính xác.

Dây dẫn phải được bảo vệ khỏi va đập, kéo căng và các yếu tố gây hư hỏng trong quá trình xe vận hành.

Cần kiểm tra giới hạn dòng điện đầu ra và sử dụng thiết bị trung gian khi điều khiển tải vượt quá khả năng của cảm biến.

Nhiệt độ làm việc theo tài liệu sản phẩm là từ âm 10 độ C đến 50 độ C. Nếu hệ thống hoạt động trong môi trường có nhiệt độ cao hơn hoặc điều kiện đặc biệt, cần xác nhận khả năng đáp ứng của thiết bị trước khi sử dụng.

Cảm biến điểm mốc từ tính không thay thế các thiết bị an toàn chuyên dụng như cảm biến an toàn hoặc hệ thống dừng khẩn cấp. Với xe AGV hoạt động gần con người, cần triển khai đầy đủ các biện pháp bảo vệ theo yêu cầu an toàn của hệ thống.

10. Cách kiểm tra và khắc phục một số lỗi thường gặp

10.1 Cảm biến không có tín hiệu

Khi cảm biến không có tín hiệu, cần kiểm tra nguồn cấp, cực tính đấu dây và điện áp thực tế tại đầu vào cảm biến. Sau đó kiểm tra nam châm, khoảng cách phát hiện và hướng cực từ.

Nếu nguồn điện và vị trí lắp đặt đều phù hợp nhưng tín hiệu vẫn không thay đổi, cần kiểm tra trạng thái đầu ra bằng thiết bị đo và đối chiếu với tài liệu kỹ thuật.

10.2 Cảm biến phát hiện không ổn định

Nguyên nhân có thể xuất phát từ khoảng cách lắp đặt quá lớn, nam châm không phù hợp hoặc vị trí lắp đặt bị thay đổi trong quá trình xe di chuyển.

Kỹ thuật viên nên kiểm tra lại giá đỡ, độ chắc chắn của nam châm và khoảng cách phát hiện. Có thể thử nghiệm ở nhiều vị trí khác nhau để xác định vùng hoạt động ổn định.

10.3 PLC không nhận được tín hiệu từ cảm biến

Nếu cảm biến có dấu hiệu hoạt động nhưng PLC không nhận được tín hiệu, cần kiểm tra kiểu đầu vào PLC và cấu hình NPN của cảm biến.

Ngoài ra, cần xác nhận kết nối 0V, sơ đồ đấu dây, điện áp đầu vào và yêu cầu điện trở kéo lên của mạch. Nếu hai thiết bị không tương thích trực tiếp, cần sử dụng mạch giao tiếp phù hợp.

10.4 Xe AGV không dừng đúng vị trí

Nếu xe phát hiện điểm mốc nhưng vẫn dừng sai vị trí, nguyên nhân có thể không nằm ở cảm biến. Cần kiểm tra tốc độ xe, thời gian xử lý tín hiệu, quãng đường phanh, độ trễ của bộ điều khiển và vị trí bố trí nam châm.

Để nâng cao độ chính xác, cần thử nghiệm trong điều kiện vận hành thực tế và điều chỉnh chương trình điều khiển theo đặc tính của xe.

11. Lợi ích khi lựa chọn cảm biến điểm mốc từ tính phù hợp

Việc sử dụng cảm biến đúng thông số giúp hệ thống AGV nhận biết điểm mốc theo yêu cầu thiết kế. Tín hiệu phát hiện từ tính có thể được tích hợp vào chương trình điều khiển để xây dựng quy trình vận hành tự động.

Đối với doanh nghiệp sản xuất và đơn vị tích hợp hệ thống, việc lựa chọn đúng thiết bị giúp giảm thời gian thử nghiệm, thuận tiện hơn trong quá trình bảo trì và hỗ trợ quá trình mở rộng hệ thống khi cần thiết.

Tuy nhiên, hiệu quả thực tế phụ thuộc vào chất lượng lắp đặt, cách bố trí nam châm, khả năng tương thích điện và thuật toán điều khiển. Vì vậy, cần xem xét toàn bộ hệ thống thay vì chỉ đánh giá riêng thông số của cảm biến.

Cảm biến XMS-19015A phù hợp để xem xét trong những ứng dụng cần phát hiện mốc từ tính, có yêu cầu hai kênh tín hiệu N và S độc lập và sử dụng nguồn điện trong dải cho phép.

12. CENTECH cung cấp cảm biến điểm mốc từ tính AGV XMS-19015A

CENTECH là đơn vị cung cấp thiết bị tự động hóa công nghiệp, linh kiện điều khiển và các sản phẩm phục vụ thiết kế, chế tạo, tích hợp hệ thống xe tự hành AGV.

Đối với các doanh nghiệp đang triển khai hệ thống vận chuyển tự động, việc lựa chọn cảm biến cần căn cứ vào yêu cầu kỹ thuật thực tế như điện áp nguồn, kiểu ngõ ra, khoảng cách phát hiện, phương pháp lắp đặt và khả năng tương thích với bộ điều khiển.

CENTECH hỗ trợ khách hàng tìm hiểu thông số sản phẩm, xác định loại cảm biến phù hợp và lựa chọn linh kiện theo yêu cầu của từng ứng dụng.

Ngoài cảm biến điểm mốc từ tính AGV, khách hàng có thể tham khảo các nhóm thiết bị tự động hóa khác như cảm biến đo khoảng cách, cảm biến LiDAR, thiết bị RFID, cảm biến vị trí, bộ điều khiển động cơ và linh kiện phục vụ hệ thống vận chuyển tự động.

Khi liên hệ, khách hàng nên cung cấp thông tin về loại xe AGV, điện áp nguồn, loại PLC hoặc bộ điều khiển đang sử dụng, khoảng cách phát hiện mong muốn và điều kiện lắp đặt. Những thông tin này giúp quá trình lựa chọn thiết bị chính xác và thuận tiện hơn.

12.1 Thông tin đơn vị cung cấp

Tên công ty CENTECH

Sản phẩm cảm biến điểm mốc từ tính AGV XMS-19015A

Điện thoại 0969 719 828

Website thietbiagv.com

Khách hàng có nhu cầu tìm hiểu sản phẩm hoặc cần tư vấn cảm biến cho hệ thống xe AGV có thể liên hệ CENTECH qua số điện thoại 0969 719 828 hoặc truy cập website thietbiagv.com.

CENTECH hướng đến việc cung cấp thiết bị phù hợp với yêu cầu ứng dụng, hỗ trợ khách hàng lựa chọn linh kiện và phục vụ quá trình triển khai hệ thống tự động hóa công nghiệp.

13. Câu hỏi thường gặp về cảm biến điểm mốc từ tính XMS-19015A

13.1 Cảm biến XMS-19015A được sử dụng để làm gì

Cảm biến được sử dụng để phát hiện các điểm mốc từ tính trong hệ thống xe AGV và các ứng dụng tự động hóa tương thích. Tín hiệu đầu ra được truyền đến bộ điều khiển để xử lý các thao tác theo chương trình đã thiết lập.

13.2 Cảm biến sử dụng nguồn điện bao nhiêu

Thiết bị sử dụng nguồn điện một chiều DC 11V đến 30V theo tài liệu sản phẩm. Khi đấu nối cần bảo đảm điện áp thực tế nằm trong phạm vi cho phép.

13.3 Cảm biến XMS-19015A có ngõ ra NPN không

Có. Thiết bị sử dụng ngõ ra transistor NPN kiểu cực thu hở. Bộ điều khiển nhận tín hiệu phải tương thích với đặc tính điện của ngõ ra này.

13.4 Cảm biến có phát hiện được cả hai cực từ không

Theo tài liệu sản phẩm, cảm biến có hai kênh phát hiện độc lập tương ứng với cực Bắc N và cực Nam S. Cần kiểm tra thực tế hướng cực từ và trạng thái tín hiệu trước khi đưa vào vận hành.

13.5 Khoảng cách phát hiện của cảm biến là bao nhiêu

Tài liệu sản phẩm công bố khoảng cách phát hiện hiệu dụng từ 5 mm đến 50 mm và khoảng cách lắp đặt khuyến nghị từ 20 mm đến 30 mm. Khoảng cách thực tế phụ thuộc vào nam châm và cách bố trí cảm biến.

13.6 Cảm biến có thể kết nối với PLC không

Có thể kết nối nếu PLC có đầu vào tương thích với ngõ ra NPN Open Collector. Trước khi đấu nối cần kiểm tra sơ đồ điện, điện áp tín hiệu và yêu cầu về mạch đầu vào.

13.7 Cảm biến có trực tiếp điều khiển xe AGV dừng lại không

Cảm biến chỉ phát hiện từ trường và gửi tín hiệu về bộ điều khiển. Việc dừng xe được thực hiện bởi chương trình điều khiển và hệ thống truyền động của AGV.

13.8 Cần lưu ý gì khi lắp đặt cảm biến

Cần xác định đúng cực từ của nam châm, bảo đảm khoảng cách phát hiện phù hợp, cố định cảm biến chắc chắn và kiểm tra khả năng tương thích của ngõ ra. Sau khi lắp đặt cần thử nghiệm tín hiệu trước khi vận hành chính thức.

13.9 Mua cảm biến điểm mốc từ tính AGV XMS-19015A ở đâu

Khách hàng có thể liên hệ CENTECH qua số điện thoại 0969 719 828 hoặc truy cập website thietbiagv.com để tìm hiểu sản phẩm và nhận tư vấn lựa chọn thiết bị.

14. Kết luận

Cảm biến điểm mốc từ tính AGV XMS-19015A là thiết bị phục vụ việc phát hiện các mốc từ tính trong hệ thống xe tự hành và dây chuyền tự động hóa công nghiệp. Sản phẩm có nguồn cấp DC 11V đến 30V, hai kênh đầu ra NPN độc lập cho cực Bắc và cực Nam, đèn LED hiển thị trạng thái và thiết kế thuận tiện cho việc lắp đặt.

Thiết bị có thể được sử dụng để hỗ trợ nhận biết điểm dừng, vị trí giao nhận hàng và các vị trí thao tác đã được đánh dấu bằng nam châm. Để đạt hiệu quả sử dụng tốt, cần lựa chọn nam châm phù hợp, lắp đặt đúng khoảng cách, kiểm tra sơ đồ đấu dây và bảo đảm khả năng tương thích với bộ điều khiển.

CENTECH cung cấp thông tin và tư vấn lựa chọn cảm biến cùng các thiết bị tự động hóa công nghiệp phục vụ hệ thống AGV.

Liên hệ CENTECH qua số điện thoại 0969 719 828 hoặc truy cập website thietbiagv.com để tìm hiểu thêm về cảm biến điểm mốc từ tính AGV XMS-19015A và các giải pháp linh kiện tự động hóa phù hợp với nhu cầu của doanh nghiệp.
