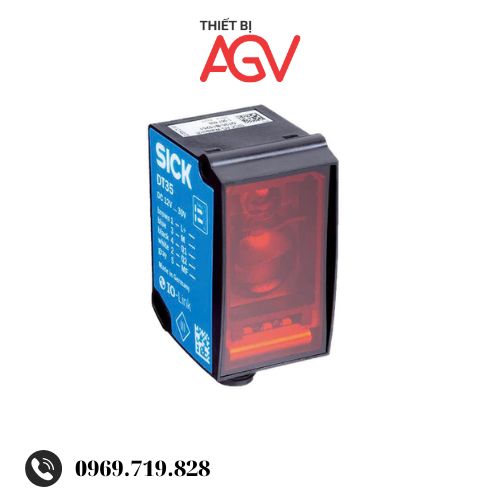

Cảm biến khoảng cách laser SICK DT35-B15251

Giới thiệu

Cảm biến khoảng cách laser SICK DT35-B15251 là một thiết bị đo lường tầm trung, sử dụng công nghệ HDDM™ (High Definition Distance Measurement) để cung cấp khả năng đo chính xác và ổn định trong nhiều điều kiện môi trường khác nhau. Dưới đây là thông tin chi tiết về sản phẩm này:

1.Thông số kỹ thuật chính

1.1.Dải đo:

• 50 mm đến 12.000 mm với hệ số phản xạ 90%
• 50 mm đến 5.300 mm với hệ số phản xạ 18%
• 50 mm đến 3.100 mm với hệ số phản xạ 6%
• Độ phân giải: 0,1 mm
• Độ chính xác đo lường: ±10 mm
• Độ lặp lại: ≥ 0,5 mm
• Thời gian phản hồi: 2,5 ms đến 96,5 ms
• Tần số chuyển mạch: 333 Hz / 100 Hz / 50 Hz / 25 Hz / 6 Hz
• Nguồn sáng: Laser đỏ, lớp 2
• Kích thước điểm sáng: 15 mm x 15 mm tại khoảng cách 2 m
• Nguồn cung cấp: DC 12 V đến 30 V
• Công suất tiêu thụ: ≤ 1,7 W

1.2.Giao diện kết nối:

• IO-Link V1.1
• 1 hoặc 2 đầu ra kỹ thuật số (Push-pull: PNP/NPN)
• 1 đầu ra analog (4 mA đến 20 mA hoặc 0 V đến 10 V)

Chức năng bổ sung:

• Cài đặt tốc độ: từ Super Fast đến Super Slow
• Teach-in đầu ra analog và khả năng đảo chiều đầu ra analog
• Đầu ra Q2 có thể cấu hình: đầu ra dòng điện / đầu ra điện áp / đầu ra kỹ thuật số

1.3.Đặc điểm cơ học và môi trường

• Kích thước (R x C x S): 32 mm x 58,67 mm x 42,7 mm
• Trọng lượng: 65 g
• Vật liệu vỏ: Nhựa (ABS/PC)
• Vật liệu cửa sổ: Nhựa (PMMA)
• Loại kết nối: Đầu nối đực, M12, 5 chân
• Nhiệt độ hoạt động: –25 °C đến +50 °C
• Nhiệt độ lưu trữ: –40 °C đến +75 °C
• Chỉ số bảo vệ: IP65 và IP67
• Thời gian khởi động: ≤ 500 ms
• Thời gian làm ấm: ≤ 20 phút

2.Ứng dụng
Cảm biến DT35-B15251 phù hợp cho các ứng dụng đo lường không tiếp xúc trong môi trường công nghiệp, bao gồm:

• Giám sát mức chất lỏng hoặc vật liệu rời
• Đo khoảng cách trong hệ thống tự động hóa
• Kiểm tra vị trí và khoảng cách trong dây chuyền sản xuất
• Ứng dụng trong robot và hệ thống dẫn đường tự động

 Tài liệu tham khảo
Datasheet DT35-B15251 (PDF)
