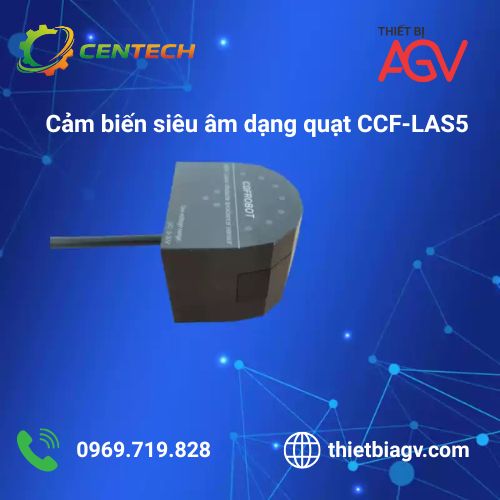

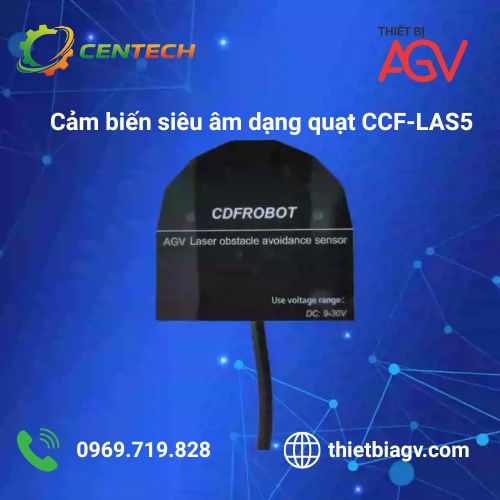

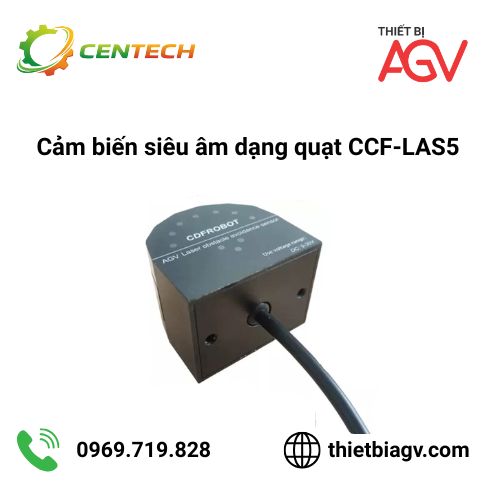

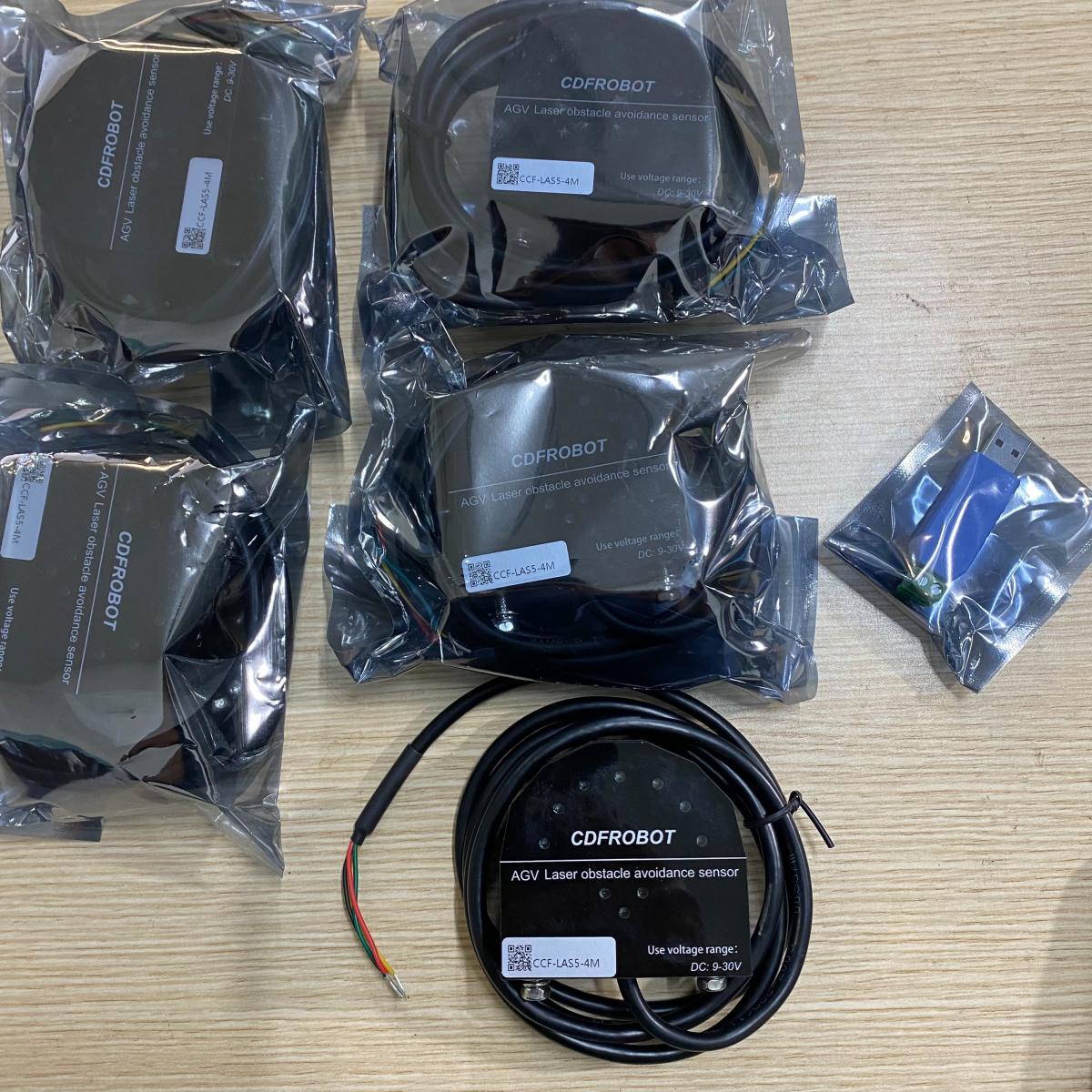

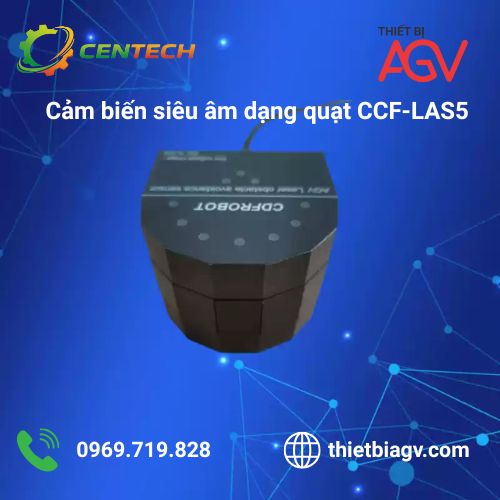

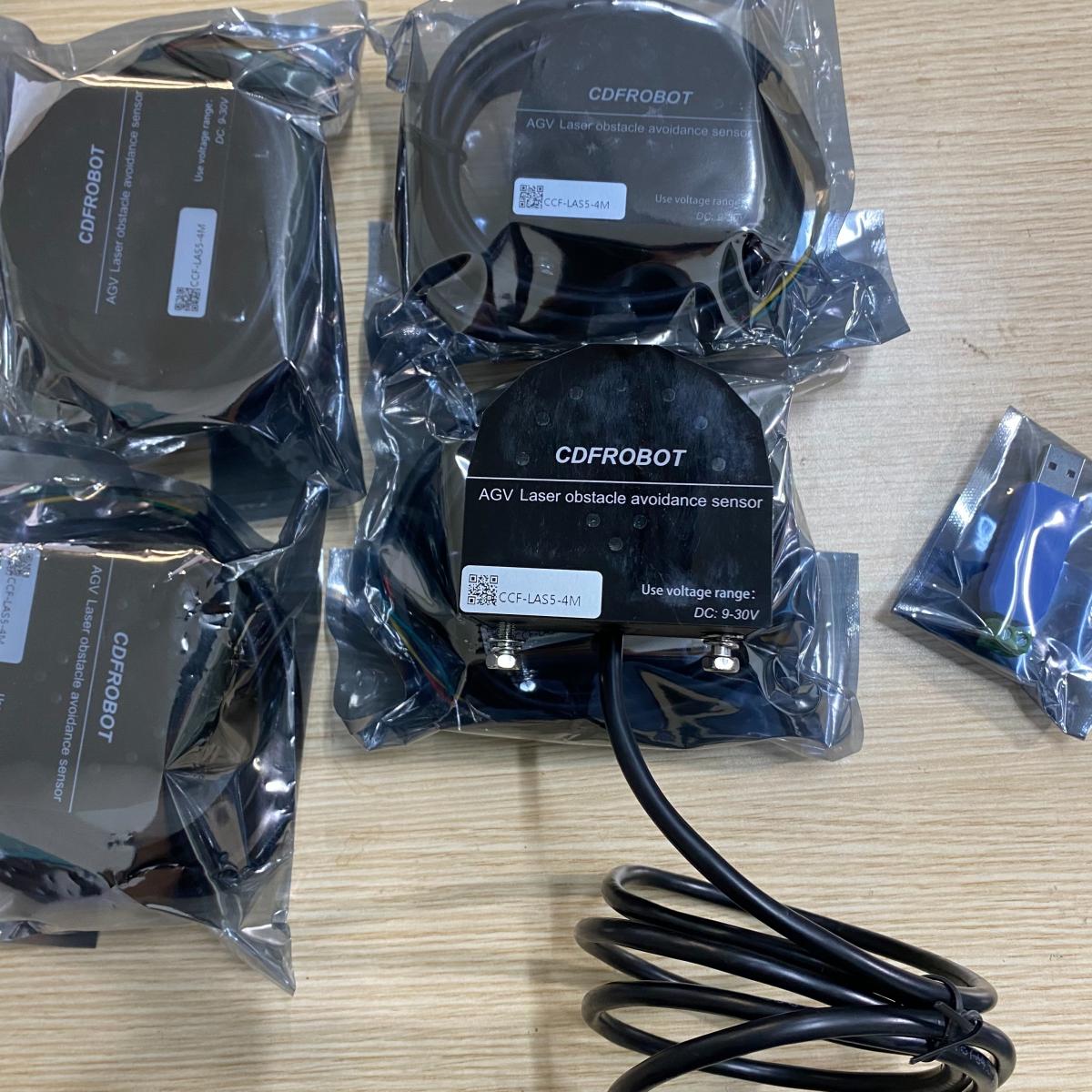

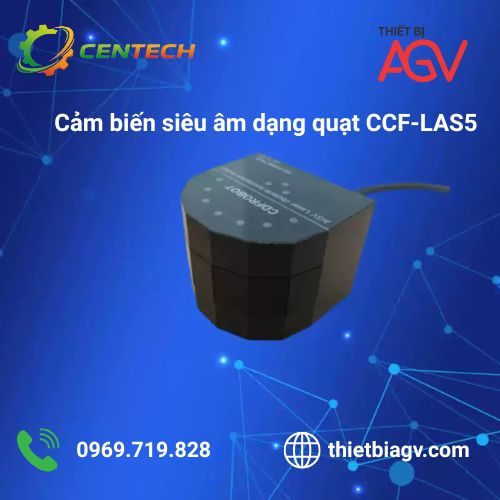

Giới thiệu cảm biến siêu âm dạng quạt CCF-LAS5

Cảm biến siêu âm dạng quạt CCF-LAS5 là thiết bị phát hiện khoảng cách và vật cản có độ chính xác cao, được thiết kế chuyên dụng cho các hệ thống tự động hóa, robot, AGV và thiết bị công nghiệp thông minh.

Sản phẩm sở hữu nhiều kênh đầu dò, góc quét rộng, giao tiếp RS485 Modbus RTU, cho phép tích hợp linh hoạt vào PLC, HMI và các hệ thống điều khiển trung tâm.

1) Đặc điểm nổi bật của cảm biến CCF-LAS5

- Trang bị 7 kênh đầu dò laser độ nhạy cao, phát hiện chính xác vật thể trong vùng quét

- Hỗ trợ phát hiện khoảng cách qua cổng nối tiếp

- Cho phép thiết lập baudrate linh hoạt

-  Hỗ trợ cài đặt tự do địa chỉ thiết bị

-  Đèn LED hiển thị:

 +Trạng thái nguồn

 +Trạng thái làm việc

 +Trạng thái ngõ ra tín hiệu

-  Thiết kế công nghiệp đạt tiêu chuẩn 3-proof (chống bụi, ẩm, nhiễu)

-  Dải điện áp rộng, tiêu thụ điện năng thấp, phù hợp môi trường công nghiệp khắc nghiệt

2) Thông số điện và thông số kỹ thuật

2.1) Thông số nguồn và giao tiếp

-  Điện áp cấp: DC 6 – 30V

-  Dòng tiêu thụ tối đa: 80 mA

-  Giao diện đầu ra: RS485

-  Giao thức truyền thông: Modbus RTU

2.2) Thông số phát hiện

Phạm vi phát hiện hiệu quả: 1 – 400 cm

Góc quét ngang: ≤ 180°

Góc quét dọc: ≤ 25°

Thời gian đáp ứng: 30 ms

2.3) Điều kiện lắp đặt và môi trường

Chiều cao lắp đặt khuyến nghị: > 10 mm

Tránh để cảm biến nhận tín hiệu phản xạ từ mặt đất, nên lắp nghiêng một góc

Nhiệt độ hoạt động: –40°C đến +85°C

Độ ẩm làm việc: 10% – 90% RH

3) Hướng dẫn đấu dây cảm biến CCF-LAS5

Cảm biến CCF-LAS5 sử dụng giao tiếp RS485, thuận tiện cho việc đấu nối với PLC, bộ điều khiển trung tâm hoặc máy tính công nghiệp.

Sơ đồ đấu dây chi tiết được cung cấp trong tài liệu kỹ thuật kèm theo sản phẩm, giúp kỹ thuật viên triển khai nhanh chóng và chính xác.

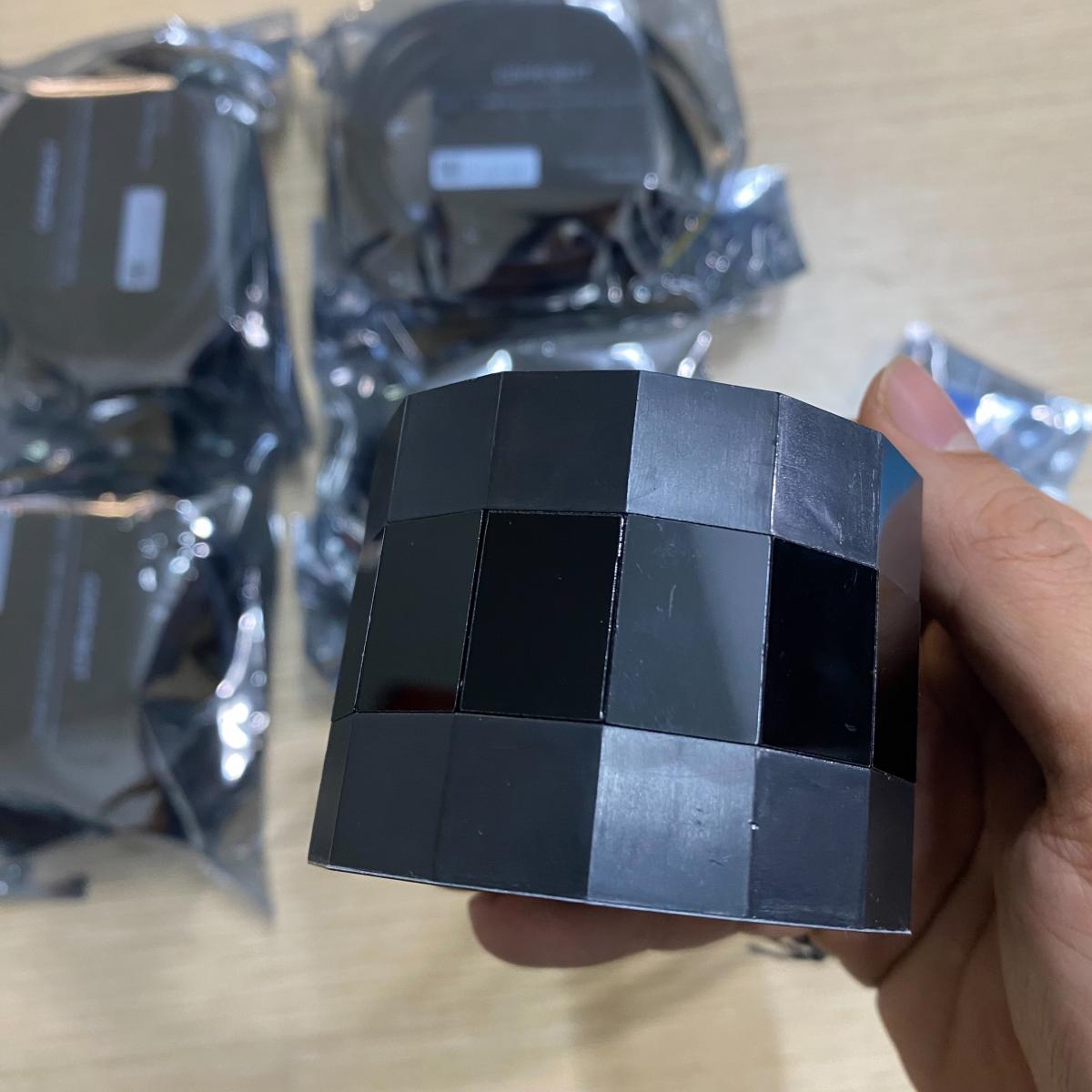

4) Mô tả kích thước cảm biến

Thiết kế dạng quạt gọn gàng, phù hợp lắp đặt tại các vị trí hạn chế không gian như:

-  Đầu xe AGV

-  Cánh tay robot

-  Khung máy tự động

- Kích thước chi tiết vui lòng tham khảo bản vẽ kỹ thuật của nhà sản xuất.

Quý khách muốn xem chi tiết tài liệu kỹ thuật vui lòng bấm vào đây: catalog sản phẩm CCF-LAS5

5) Giao thức truyền thông và định dạng khung dữ liệu

5.1) Thông số truyền thông

Chuẩn truyền: Modbus RTU

Định dạng khung:

8 bit dữ liệu

1 bit dừng

Không kiểm tra chẵn lẻ

Baudrate mặc định: 9600

5.2) Function code và địa chỉ thiết bị

Hỗ trợ Function Code 03 (Read Holding Registers)

Hỗ trợ Function Code 06 (Write Single Register)

Địa chỉ thiết bị cài đặt từ 1 đến 254

Địa chỉ mặc định xuất xưởng: 1
