Giới thiệu đầu đọc RFID tần số thấp KEZLIY JY-L802-08N

Đầu đọc KEZLIY JY-L802-08N là thiết bị đọc RFID tần số thấp cấp công nghiệp, được tích hợp ăng-ten, bộ khuếch đại và bộ điều khiển trong cùng một khối, mang lại độ ổn định và độ tin cậy cao khi vận hành liên tục.

Công nghệ RFID tần số thấp cho phép xuyên qua hầu hết các vật liệu phi kim loại mà không làm suy giảm khoảng cách đọc hay độ nhạy, đồng thời không bị ảnh hưởng bởi dầu mỡ, bụi, chất lỏng, rung động hay nhiễu điện từ. Nhờ đó, JY-L802-08N đặc biệt phù hợp cho các hệ thống tự động hóa điện – cơ và điều khiển quy trình công nghiệp.

Thiết bị hỗ trợ 125 kHz và 134.2 kHz, tuân thủ chuẩn ISO/IEC 18000-2, tương thích với thẻ FDX-B và EMID, bảo đảm khả năng ứng dụng linh hoạt trong nhiều hệ thống khác nhau.

1. Đặc điểm nổi bật của đầu đọc KEZLIY JY-L802-08N

- Hỗ trợ hai dải tần 125 kHz / 134.2 kHz, tương thích nhiều loại thẻ RFID LF

- Tích hợp sẵn mạch RF và mạch xử lý logic, xuất tín hiệu trực tiếp

- Ngõ ra 8 bit song song dạng transistor NPN, không cần điện trở kéo lên

- Không yêu cầu người dùng hiểu giao thức truyền thông phức tạp

- Mạch tự động hiệu chỉnh 32 mức, tự tối ưu khoảng cách đọc khi cấp nguồn

- Hoạt động ổn định ngay cả khi môi trường thay đổi liên tục

- Cho phép nhiều đầu đọc hoạt động gần nhau mà không gây nhiễu

- Độ nhạy cao, độ tin cậy mạnh, phù hợp hệ thống công nghiệp yêu cầu khắt khe

2. Độ bền và khả năng bảo vệ công nghiệp

Đầu đọc KEZLIY JY-L802-08N được thiết kế để hoạt động bền bỉ trong môi trường công nghiệp nặng:

- Bảo vệ chống xung sét

- Bảo vệ quá áp tự ngắt (lên tới 60V)

- Cách ly quang tốc độ cao

- Cấp bảo vệ IP67: chống bụi – chống nước – chống rung

- Vỏ ABS + PC đạt độ bền quân sự, chịu rơi tự nhiên từ 1.5 m mà không ảnh hưởng độ ổn định

3. Thông số kỹ thuật đầu đọc RFID JY-L802-08N

- Điện áp cấp: DC 9 – 28V

- Công suất tiêu thụ: ≤ 1.5 W

- Dòng tiêu thụ: < 0.2 A

- Bảo vệ điện: chống ngược cực, chống quá áp

- Tần số làm việc: 125 kHz / 134.2 kHz

- Tốc độ nhận dạng thẻ: 3 m/s

- Khoảng cách đọc: 0 – 210 mm

- Loại thẻ hỗ trợ: FDX-B, EMID

- Định dạng đầu ra: Nhị phân

- Giao diện: 8 bit song song, transistor NPN

- Chế độ làm việc:

  Giữ mức sau khi rời vùng đọc

  Không giữ mức sau khi rời vùng đọc

- Độ ẩm làm việc: 10% – 90% RH (không ngưng tụ)

- Nhiệt độ làm việc: –20°C ~ +70°C

- Nhiệt độ bảo quản: –25°C ~ +85°C

- Cấp bảo vệ: IP67

- Vật liệu vỏ: ABS + PC

- Lắp đặt: 4 lỗ M4

- Chiều dài cáp: 150 cm

4. Kích thước cơ khí

Kích thước tổng thể:
160 mm (Dài) × 66 mm (Rộng) × 30 mm (Cao)

Thiết kế gọn gàng, chắc chắn, thuận tiện lắp đặt trong các tủ điện, dây chuyền hoặc hệ thống máy tự động.

Quý khách muốn xem chi tiết tài liệu kỹ thuật vui lòng bấm vào đây: catalog sản phẩm Đầu đọc JY-L802-08N

5. Chỉ thị LED và quy trình khởi động

5.1. Chỉ thị LED

- LED đỏ: báo nguồn

- LED xanh: báo phát hiện thẻ

5.2. Quy trình khởi động

Cấp nguồn → LED đỏ sáng liên tục → LED xanh nhấp nháy 2 giây → hệ thống tự động hiệu chỉnh → chuyển sang chế độ đọc liên tục.

6. Chế độ làm việc và logic tín hiệu

Đầu đọc tích hợp mạch RF và mạch giải mã logic, khi phát hiện thẻ hợp lệ sẽ giải mã UID và xuất trực tiếp 8 bit song song NPN.

6.1. Chế độ giữ mức (Latch Mode)

- Thẻ vào vùng đọc → LED xanh sáng, xuất tín hiệu

- Thẻ rời đi → vẫn giữ mức tín hiệu

- Giữ cho đến khi đọc thẻ tiếp theo

6.2. Chế độ không giữ mức (Non-latch Mode)

- Thẻ vào vùng đọc → LED xanh sáng, xuất tín hiệu

- Thẻ rời đi → tín hiệu ngắt ngay

Logic tín hiệu:

- Logic 1 → mức thấp

- Logic 0 → mức cao

Thiết bị chỉ xuất 3 byte cuối của UID (tối đa 255 = 0xFF).

7. Khoảng cách phát hiện thẻ RFID

Khoảng cách đọc phụ thuộc vào:

- Loại thẻ RFID

- Nhiệt độ môi trường

- Kim loại lân cận

- Nhiễu điện từ

Biểu đồ khoảng cách chỉ mang tính tham khảo, cần kiểm chứng thực tế khi lắp đặt.

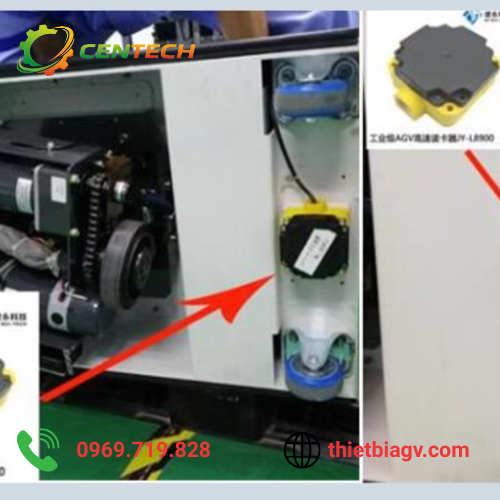

8. Hướng dẫn lắp đặt & lưu ý quan trọng

- Không lắp trực tiếp lên bề mặt kim loại

- Tạo khoảng cách bằng trụ nhựa, vít dài hoặc giá đỡ

- Khoảng cách từ cạnh đầu đọc đến kim loại ≥ 20 mm

- Không che chắn mặt đọc bằng kim loại

- Tránh lắp gần động cơ, nguồn xung, thiết bị gây nhiễu

- Giữ thẻ ở trung tâm vùng đọc, càng thẳng càng tốt

- Khoảng cách thẻ – đầu đọc ≤ 70% khoảng cách tối đa

- Đọc tốc độ cao → khuyến nghị ≤ 20 mm

- Không đặt 2 thẻ trong cùng vùng đọc

- Không gắn thẻ ở vị trí cong, ngã rẽ

- Tránh va đập mạnh vào thẻ RFID (chứa cuộn dây cảm ứng)

Xem thêm các đầu đọc RFID và thiết bị nhận dạng công nghiệp tại đây: Đầu đọc RFID công nghiệp tần số thấp 134,2k/125KHz mã JY-L801

Nếu anh/chị đang tìm đầu đọc RFID tần số thấp độ bền cao, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, KEZLIY JY-L802-08N là lựa chọn phù hợp cho dây chuyền tự động, hệ thống nhận dạng và điều khiển quy trình.

Chúng tôi cung cấp:

- Sản phẩm chính hãng, đầy đủ tài liệu kỹ thuật

- Tư vấn lựa chọn đầu đọc và thẻ RFID phù hợp

- Hỗ trợ kỹ thuật trong quá trình lắp đặt và vận hành

Liên hệ ngay để nhận báo giá và tư vấn chi tiết.
