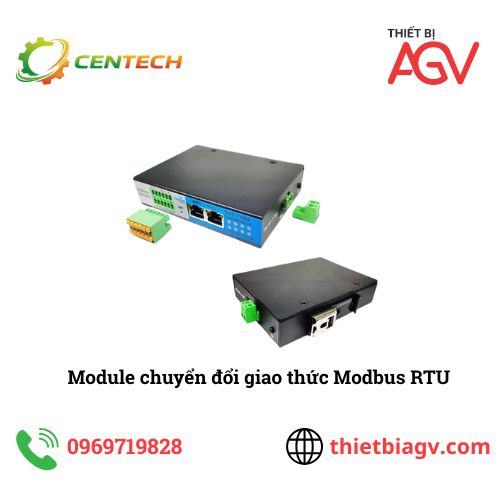

THS-PNT660 là gateway công nghiệp hỗ trợ chuyển đổi giao thức PROFINET sang Modbus RTU, tích hợp 6 cổng RS-485 độc lập giúp kết nối các thiết bị Modbus vào hệ thống PLC Siemens.
Thiết bị được thiết kế cho môi trường công nghiệp với khả năng hoạt động ổn định 24/7, hỗ trợ kết nối nhanh với các PLC Siemens như:
S7-200SMART
S7-300
S7-1200
S7-1500
Gateway giúp hệ thống tự động hóa có thể dễ dàng thu thập dữ liệu từ các thiết bị Modbus RTU như cảm biến, biến tần, đầu đọc RFID hoặc các thiết bị đo lường công nghiệp.
THS-PNT660 được thiết kế để tích hợp nhanh các thiết bị Modbus RTU vào mạng Profinet của PLC Siemens.
Các tính năng chính:
Hỗ trợ 6 cổng RS-485 độc lập
Hỗ trợ giao thức Modbus RTU
Hỗ trợ giao thức Profinet
Tích hợp switch mạng Ethernet
Hỗ trợ topology daisy-chain
Phản hồi dữ liệu tốc độ cao 1 ms
Hỗ trợ cấu hình nhanh với TIA Portal
Nhờ đó hệ thống có thể xử lý dữ liệu song song và đảm bảo truyền thông ổn định trong môi trường công nghiệp.
Chức năng chính của thiết bị
Gateway Profinet THS-PNT660 có khả năng chuyển đổi dữ liệu giữa hệ thống PLC Siemens và các thiết bị Modbus RTU.
Các chức năng chính:
Chuyển đổi giao thức Profinet ↔ Modbus RTU
Hỗ trợ Master / Slave Modbus
6 kênh RS485 độc lập cách ly quang điện
Hỗ trợ kết nối nhiều thiết bị Modbus trên mỗi cổng
Tích hợp switch Ethernet để mở rộng mạng
Thiết bị cho phép PLC Siemens đọc và ghi dữ liệu trực tiếp từ các thiết bị Modbus thông qua cấu hình thanh ghi.
Gateway Profinet THS-PNT660 được sử dụng phổ biến trong các hệ thống:
dây chuyền sản xuất tự động
nhà máy thông minh (Smart Factory)
tủ điều khiển PLC công nghiệp
hệ thống giám sát thiết bị
hệ thống thu thập dữ liệu công nghiệp
Thiết bị giúp kết nối các thiết bị Modbus RTU vào mạng Profinet một cách nhanh chóng và ổn định.

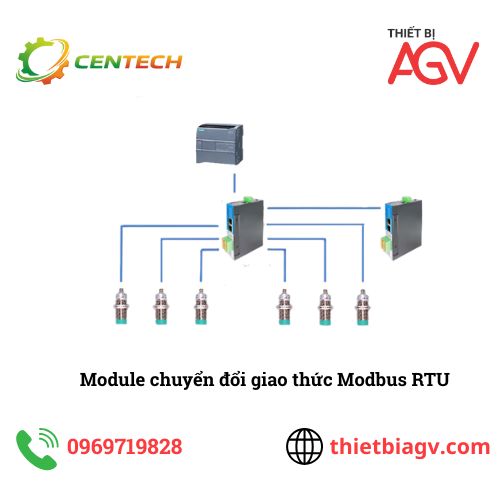

Mô hình 1 – Daisy Chain
PLC Siemens giao tiếp với gateway qua Profinet và các gateway có thể kết nối nối tiếp theo dạng daisy-chain.
Hệ thống phù hợp với các dây chuyền sản xuất dài.
PLC Siemens kết nối gateway thông qua switch Ethernet để tạo topology mạng hình sao.
Mô hình này phù hợp với các hệ thống tủ điều khiển trung tâm.
Thương hiệu: Taihesen
Model: THS-PNT660
Giao thức truyền thông
Profinet
Modbus RTU
Số cổng RS-485
6 cổng RS-485 độc lập

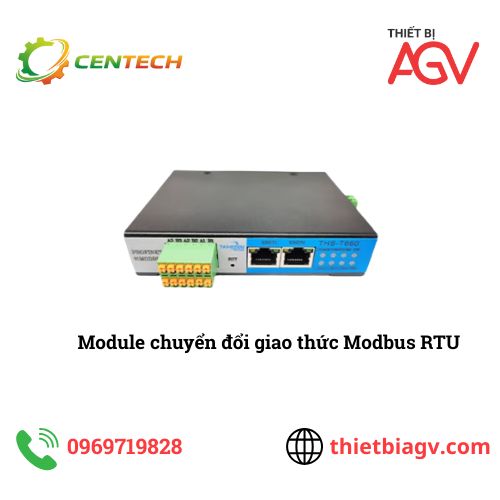

Cổng Ethernet
2 cổng RJ45 hỗ trợ Profinet
Tích hợp switch mạng
Điện áp nguồn
DC 7.5 – 36V
Công suất tiêu thụ
< 1W

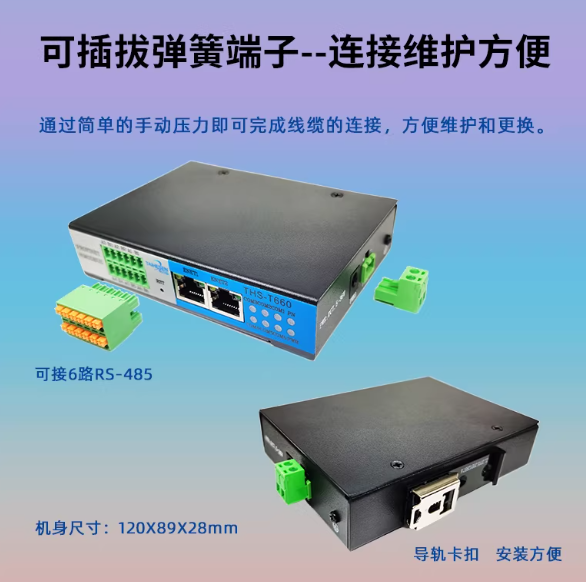

Kích thước
120 × 89 × 28 mm
Kiểu lắp đặt
Gắn ray DIN
THS-PNT660 được thiết kế để hoạt động trong môi trường công nghiệp khắc nghiệt.
Các đặc điểm thiết kế:
cách ly quang điện cho cổng truyền thông
bảo vệ nhiều lớp cho tín hiệu RS485
thiết kế chống nhiễu công nghiệp
hoạt động ổn định 24/7
nền tảng chip mới hiệu năng cao
Thiết bị đã trải qua thử nghiệm độ ổn định liên tục trong 24 giờ để đảm bảo độ tin cậy.
Gateway THS-PNT660 cung cấp:
file GSD cho Profinet
phần mềm DEMO cấu hình Modbus
ví dụ dự án TIA Portal
Nhờ đó người dùng có thể nhanh chóng tích hợp gateway vào hệ thống PLC Siemens.
Gateway hỗ trợ kết nối nhiều thiết bị Modbus RTU như:
đầu đọc RFID công nghiệp
biến tần
cảm biến đo lường
lưu lượng kế
thiết bị I/O Modbus
thiết bị đo năng lượng
Gateway Modbus RTU là gì
Profinet là gì trong tự động hóa công nghiệp
So sánh Modbus RTU và Modbus TCP
Cách kết nối Modbus RTU với PLC Siemens
Website: https://thietbiagv.com
Hotline: 0969719828
Chuyên cung cấp thiết bị tự động hóa công nghiệp, gateway truyền thông và giải pháp robot AGV.
Gateway THS-PNT660 dùng để làm gì?
Thiết bị dùng để chuyển đổi giao thức giữa Profinet và Modbus RTU trong hệ thống PLC Siemens.
THS-PNT660 có bao nhiêu cổng RS485?
Thiết bị có 6 cổng RS485 độc lập hỗ trợ Modbus RTU.
Gateway có tương thích PLC Siemens không?
Có. Thiết bị tương thích PLC Siemens S7-200SMART, S7-300, S7-1200 và S7-1500.
Có thể kết nối nhiều thiết bị Modbus trên mỗi cổng không?
Có. Mỗi cổng RS485 có thể kết nối nhiều thiết bị Modbus RTU.
