Nguồn chuyển đổi điện áp DC-DC S2WENGAO là thiết bị chuyển đổi nguồn điện một chiều, được thiết kế để chuyển đổi điện áp đầu vào trong dải 18–36VDC xuống điện áp đầu ra 24VDC. Với dòng điện đầu ra 5A và công suất 120W, sản phẩm phù hợp với các hệ thống điện tử, điều khiển công nghiệp và tự động hóa cần nguồn điện 24VDC.
Thiết bị có thiết kế cách ly đầu vào và đầu ra theo thông tin giới thiệu của sản phẩm, giúp tách biệt hai phía mạch điện theo cấu trúc của bộ chuyển đổi. Đây là đặc điểm hữu ích trong các hệ thống cần xem xét yêu cầu cách ly nguồn, hạn chế ảnh hưởng giữa các mạch và bảo vệ thiết bị điện tử.

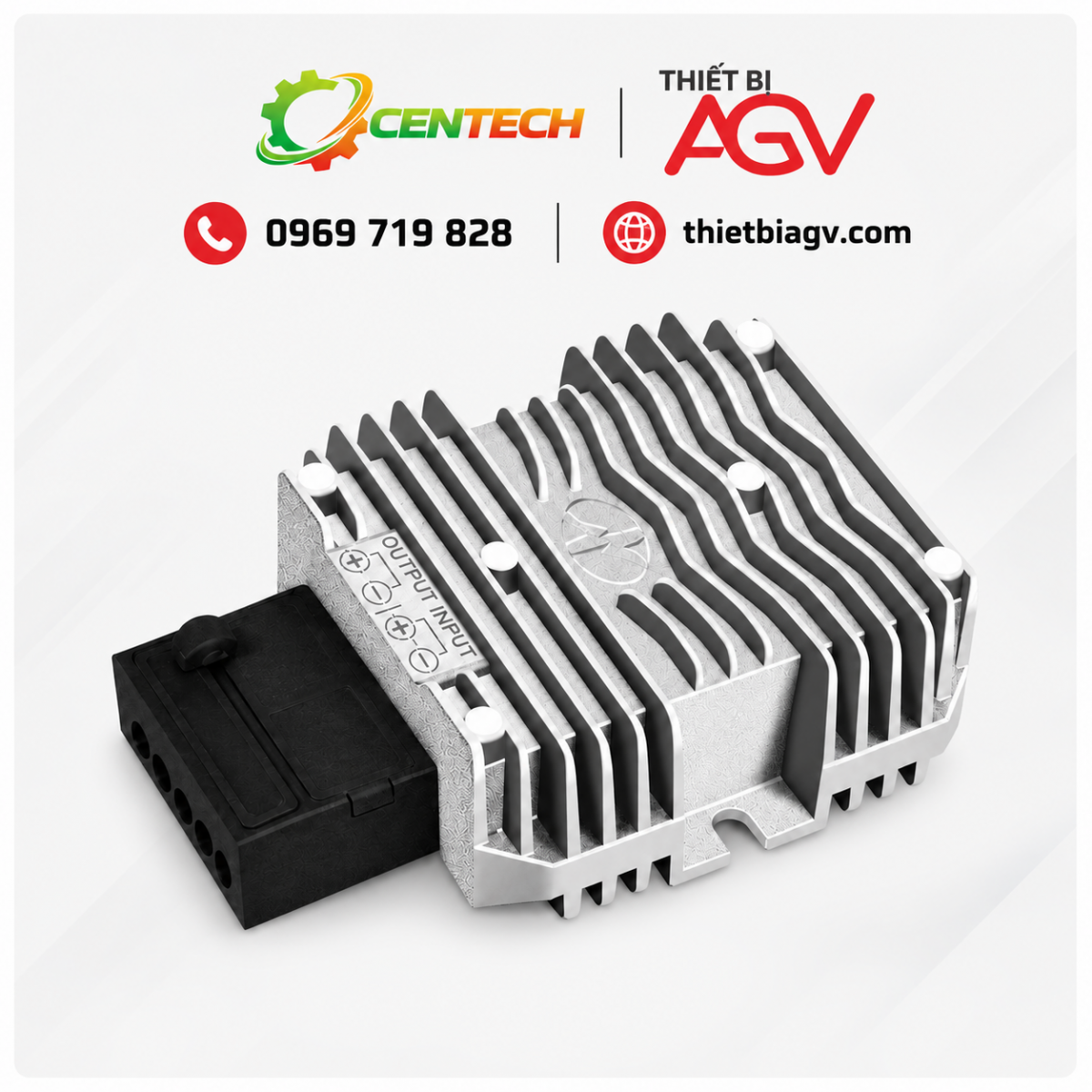

Sản phẩm sử dụng vỏ kim loại có các cánh tản nhiệt, đầu nối dạng vít và dây dẫn phục vụ kết nối nguồn. Thiết kế này hỗ trợ quá trình lắp đặt và tích hợp vào hệ thống điện DC.
Nguồn chuyển đổi DC-DC 18–36V xuống 24V, 5A, 120W có thể được xem xét sử dụng trong hệ thống xe AGV, robot công nghiệp, BMS, tủ điều khiển và các thiết bị điện tử cần nguồn 24VDC, với điều kiện đáp ứng đầy đủ yêu cầu kỹ thuật của tải.
CENTECH cung cấp thiết bị nguồn và linh kiện tự động hóa, hỗ trợ khách hàng lựa chọn giải pháp chuyển đổi điện áp phù hợp với hệ thống thực tế.
2.1. Dải điện áp đầu vào 18–36VDC
Thiết bị được lựa chọn cho hệ thống có điện áp đầu vào nằm trong dải 18–36VDC theo thông số sản phẩm anh cung cấp. Dải đầu vào này cho phép sử dụng trong những hệ thống nguồn DC có điện áp thay đổi trong giới hạn tương ứng.
Khi lắp đặt, cần kiểm tra điện áp thấp nhất và cao nhất thực tế của nguồn cấp để bảo đảm không vượt ngoài giới hạn cho phép.
2.2. Điện áp đầu ra 24VDC
Nguồn chuyển đổi cung cấp điện áp đầu ra danh định 24VDC, phù hợp với các thiết bị sử dụng nguồn 24V như mạch điều khiển, cảm biến, thiết bị giao tiếp và các tải điện tử tương thích.
Trước khi đấu nối, cần xác nhận điện áp yêu cầu và dung sai điện áp cho phép của thiết bị sử dụng.
2.3. Dòng điện đầu ra 5A, công suất 120W
Với điện áp đầu ra 24VDC và dòng điện 5A, công suất đầu ra danh định tương ứng là 120W.
Thông số này giúp người thiết kế xác định khả năng cấp nguồn cho tải. Khi lựa chọn, cần tính tổng công suất tiêu thụ, dòng khởi động và mức dự phòng cần thiết của toàn bộ hệ thống.
2.4. Thiết kế cách ly đầu vào và đầu ra
Theo thông tin giới thiệu sản phẩm, thiết bị sử dụng cấu trúc DC-DC cách ly. Cấu trúc này giúp tách biệt điện giữa đầu vào và đầu ra theo thiết kế mạch.
Mức điện áp cách ly, khả năng chịu xung và các tiêu chuẩn an toàn cần được xác nhận theo tài liệu kỹ thuật chính thức của nhà sản xuất.
2.5. Vỏ kim loại có cánh tản nhiệt
Vỏ kim loại với các cánh tản nhiệt hỗ trợ thoát nhiệt trong quá trình chuyển đổi điện năng. Khi thiết bị hoạt động ở tải cao, cần bố trí vị trí lắp đặt thông thoáng, tránh che kín cánh tản nhiệt và theo dõi nhiệt độ vận hành.
2.6. Đầu nối dạng vít thuận tiện cho đấu dây
Thiết bị sử dụng cụm đầu nối dạng vít theo hình ảnh sản phẩm. Khi lắp đặt, cần đấu đúng cực tính đầu vào và đầu ra, sử dụng dây dẫn phù hợp với dòng điện làm việc và siết chặt các đầu nối theo hướng dẫn kỹ thuật.
Thương hiệu: S2WENGAO
Loại thiết bị: Nguồn chuyển đổi điện áp DC-DC
Lưu ý: Các thông số như hiệu suất, độ gợn điện áp đầu ra, sai số điện áp, điện áp cách ly định mức, cấp bảo vệ IP, nhiệt độ hoạt động và chức năng bảo vệ cần được xác nhận theo tài liệu kỹ thuật của đúng model.
4.1. Hệ thống xe AGV và xe tự hành
Nguồn chuyển đổi DC-DC có thể được sử dụng để tạo nguồn 24VDC cho các mạch điều khiển và thiết bị phụ trợ trên xe AGV, nếu điện áp nguồn pin nằm trong dải 18–36VDC và công suất tải phù hợp.
Cần kiểm tra điện áp pin trong toàn bộ chu kỳ sạc và xả, đặc biệt là điện áp tối đa khi pin đầy.
4.2. Hệ thống BMS quản lý pin
Một số hệ thống quản lý pin cần nguồn DC ổn định cho các thiết bị phụ trợ. Nguồn chuyển đổi có thể được xem xét để cấp 24VDC cho những mạch tương thích, với điều kiện đáp ứng yêu cầu về cách ly, nhiễu và công suất.
4.3. Tủ điều khiển công nghiệp
Trong tủ điện, nguồn DC-DC có thể cấp nguồn 24V cho các thiết bị điều khiển, cảm biến và mạch giao tiếp. Khi thiết kế, cần tính tổng dòng tiêu thụ của tải và bảo đảm công suất không vượt quá giới hạn của bộ chuyển đổi.
4.4. Robot công nghiệp
Nguồn chuyển đổi có thể được tích hợp trong một số hệ thống robot để cấp điện cho các mạch phụ trợ sử dụng 24VDC. Cần xác nhận yêu cầu điện áp, dòng khởi động và mức độ ổn định nguồn của thiết bị.
4.5. Thiết bị điện tử và hệ thống nguồn DC
Sản phẩm phù hợp để xem xét trong các hệ thống có nguồn DC đầu vào 18–36V và cần đầu ra 24VDC, với tổng tải nằm trong giới hạn công suất cho phép.
5.1. Kiểm tra điện áp đầu vào
Xác định điện áp thực tế của nguồn cấp và bảo đảm nằm trong dải 18–36VDC. Với hệ thống sử dụng pin, cần tính đến sự thay đổi điện áp khi sạc đầy, khi xả và khi tải thay đổi.
5.2. Xác định công suất tải
Tổng công suất tải cần nhỏ hơn hoặc bằng khả năng cấp nguồn của thiết bị, đồng thời cần có dự phòng phù hợp theo đặc tính vận hành. Với đầu ra 24VDC, 5A, công suất danh định tương ứng là 120W.
5.3. Kiểm tra yêu cầu cách ly
Nếu hệ thống yêu cầu cách ly giữa nguồn đầu vào và mạch đầu ra, cần xác nhận thông số cách ly của thiết bị. Không nên chỉ dựa vào tên gọi “cách ly” để kết luận thiết bị đáp ứng mọi tiêu chuẩn an toàn.
5.4. Đánh giá điều kiện tản nhiệt
Cần bố trí thiết bị ở nơi thông thoáng, tránh che kín các cánh tản nhiệt và kiểm tra nhiệt độ trong điều kiện tải thực tế.
5.5. Kiểm tra sơ đồ đấu nối
Xác định chính xác các chân IN+, IN−, OUT+ và OUT− theo ký hiệu trên thiết bị. Đấu dây đúng cực tính trước khi cấp điện để hạn chế nguy cơ hư hỏng.
- Sản phẩm tham khảo thêm: Bộ điều chỉnh điện áp 9-40V sang 24V, 10A, 240w model B10-0940-24
- Video sản phẩm:
Kiểm tra thông số kỹ thuật và sơ đồ đấu nối của đúng model.
Xác nhận nguồn đầu vào nằm trong dải 18–36VDC.
Không đấu nối khi thiết bị đang có điện. Không vượt quá điện áp đầu vào, dòng điện đầu ra và công suất cho phép. Cần ngắt nguồn ngay nếu phát hiện quá nhiệt, mùi khét hoặc điện áp đầu ra bất thường.
Bảo đảm điện áp đầu vào nằm trong dải 18–36VDC.
Không vượt quá dòng đầu ra 5A và công suất danh định 120W.
CENTECH cung cấp thiết bị nguồn và linh kiện phục vụ các hệ thống tự động hóa công nghiệp. Đối với nguồn chuyển đổi điện áp DC-DC 18–36V xuống 24V, 5A, 120W, khách hàng nên cung cấp điện áp đầu vào thực tế, công suất tải, yêu cầu cách ly và điều kiện môi trường để được tư vấn lựa chọn phù hợp.
Thông tin liên hệ CENTECH
Nguồn chuyển đổi DC-DC 18–36V xuống 24V dùng để làm gì?
Thiết bị chuyển đổi nguồn DC đầu vào trong dải 18–36V thành nguồn đầu ra 24VDC để cấp điện cho các tải tương thích.
Công suất 120W tương ứng dòng điện bao nhiêu ở đầu ra 24V?
Với điện áp 24VDC và công suất 120W, dòng điện đầu ra tương ứng là 5A.
Nguồn có thể sử dụng cho xe AGV không?
Có thể xem xét sử dụng nếu điện áp nguồn của xe nằm trong dải 18–36VDC, tải sử dụng 24VDC và thiết bị đáp ứng các yêu cầu kỹ thuật của hệ thống.
Có thể sử dụng nguồn trong tủ điện công nghiệp không?
Có thể xem xét tích hợp trong tủ điện nếu đáp ứng yêu cầu điện áp, dòng tải, tản nhiệt và điều kiện môi trường.
Nguồn chuyển đổi điện áp DC-DC 18–36V xuống 24V, 5A, 120W S2WENGAO là giải pháp được xem xét cho các hệ thống cần nguồn DC 24V từ nguồn đầu vào có điện áp thay đổi trong dải 18–36VDC.
Với công suất đầu ra danh định 120W, thiết bị có thể phục vụ các ứng dụng như AGV, BMS, robot, tủ điều khiển và thiết bị điện tử tương thích. Trước khi sử dụng, cần xác nhận thông số cách ly, chức năng bảo vệ, điều kiện tản nhiệt và tài liệu kỹ thuật của đúng model.
Liên hệ CENTECH qua số điện thoại 0969 719 828 hoặc truy cập https://thietbiagv.com để được tư vấn lựa chọn nguồn chuyển đổi DC-DC phù hợp.
