Cảm biến đo dòng điện DC 50A 100A 300A tích hợp thanh shunt và bộ truyền tín hiệu

1. Giới thiệu cảm biến đo dòng điện DC

Cảm biến đo dòng điện DC tích hợp thanh shunt là thiết bị dùng để đo dòng điện một chiều trong các hệ thống điện, thiết bị công nghiệp và ứng dụng giám sát nguồn điện. Sản phẩm gồm thanh shunt đo dòng điện và bộ điện tử xử lý tín hiệu, hỗ trợ thu thập dữ liệu dòng điện phục vụ việc theo dõi và quản lý hệ thống.

Theo hình ảnh sản phẩm, thiết bị có các phiên bản dòng điện 50A và 300A. Hình ảnh cũng thể hiện thanh shunt có ký hiệu 100A 75mV, vì vậy cần xác nhận đúng phiên bản trước khi lựa chọn và lắp đặt.

Sản phẩm có thiết kế nhỏ gọn, bộ xử lý tín hiệu nằm trong vỏ nhựa màu đen và các đầu nối tín hiệu dạng terminal. Thanh shunt được lắp nối tiếp với đường dẫn dòng điện để tạo ra tín hiệu điện áp nhỏ tỷ lệ với dòng điện chạy qua.

Thiết bị có thể được xem xét sử dụng trong các hệ thống giám sát pin, bộ nguồn DC, xe điện, thiết bị lưu trữ năng lượng và các ứng dụng tự động hóa cần theo dõi dòng điện một chiều. Khả năng kết nối với bộ điều khiển hoặc máy tính phụ thuộc vào giao diện tín hiệu thực tế của phiên bản sản phẩm.

CENTECH cung cấp thiết bị đo lường và linh kiện tự động hóa công nghiệp, hỗ trợ khách hàng lựa chọn giải pháp đo dòng điện phù hợp với hệ thống đang sử dụng.

2. Cảm biến đo dòng điện DC sử dụng thanh shunt là gì?

Thanh shunt là điện trở có giá trị rất nhỏ, được thiết kế để tạo ra một điện áp tỷ lệ với dòng điện chạy qua. Khi dòng điện đi qua thanh shunt, sẽ xuất hiện một độ sụt áp nhỏ giữa hai đầu đo.

Bộ điện tử xử lý tín hiệu sử dụng điện áp này để tính toán hoặc chuyển đổi thành dữ liệu dòng điện theo cấu hình thiết bị.

Ví dụ, thanh shunt có thông số 100A 75mV có nghĩa là khi dòng điện đạt 100A, điện áp sụt trên shunt đạt 75mV theo điều kiện định mức của nhà sản xuất.

Từ nguyên lý này, thiết bị có thể cung cấp thông tin dòng điện cho hệ thống giám sát. Tuy nhiên, loại tín hiệu đầu ra, giao thức truyền thông và phương pháp đọc dữ liệu phải được xác nhận theo tài liệu của đúng model.

3. Đặc điểm nổi bật của cảm biến đo dòng điện DC

3.1. Đo dòng điện thông qua thanh shunt

Thiết bị sử dụng thanh shunt để chuyển đổi dòng điện thành tín hiệu điện áp nhỏ. Phương pháp này thường được dùng trong các hệ thống đo dòng điện một chiều.

Để đo chính xác, cần chọn đúng định mức dòng điện của thanh shunt và bảo đảm kết nối điện chắc chắn.

3.2. Có nhiều phiên bản dòng điện

Hình ảnh sản phẩm thể hiện các phiên bản 50A và 300A, đồng thời có hình thanh shunt ghi 100A 75mV.

Việc có nhiều dải đo giúp người dùng lựa chọn cấu hình phù hợp với dòng điện làm việc của hệ thống. Cần xác nhận chính xác dải đo và thông số thanh shunt trước khi đặt hàng.

3.3. Thiết kế nhỏ gọn

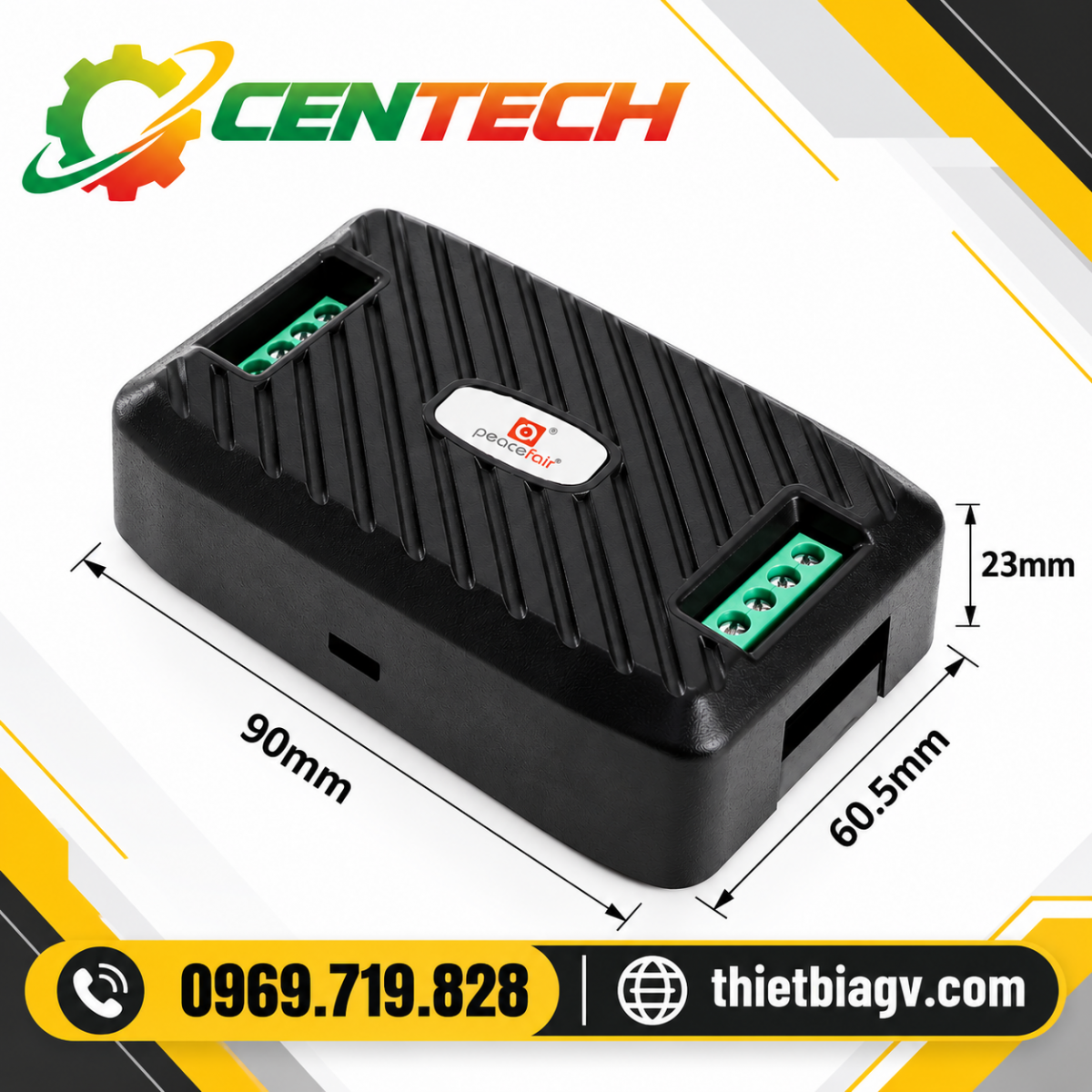

Bộ xử lý tín hiệu có vỏ nhựa màu đen, với kích thước được thể hiện trong hình ảnh khoảng 90 x 60.5 x 23mm.

Thiết kế này giúp thuận tiện hơn khi bố trí trong các cụm thiết bị điện hoặc hệ thống giám sát. Kích thước trên áp dụng cho bộ vỏ điện tử theo hình ảnh, không phải tổng kích thước của toàn bộ thanh shunt.

3.4. Kết nối tín hiệu qua đầu terminal

Trên bộ điện tử có các đầu nối tín hiệu dạng terminal. Hình ảnh cũng thể hiện một cáp USB và bộ chuyển đổi đầu nối.

Tuy nhiên, chưa đủ thông tin để xác định chính xác giao thức truyền thông, sơ đồ chân hoặc khả năng kết nối trực tiếp với máy tính. Những thông số này cần được kiểm tra theo tài liệu của nhà cung cấp.

4. Thông số kỹ thuật cảm biến đo dòng điện DC

Bảng dưới đây tổng hợp các thông tin có thể xác định từ hình ảnh sản phẩm.

Lưu ý: Không nên mặc định các phiên bản 50A, 100A và 300A sử dụng cùng một thanh shunt. Cần kiểm tra thông số định mức của đúng bộ sản phẩm trước khi đấu nối.

5. Nguyên lý hoạt động của cảm biến đo dòng điện DC

Quá trình đo dòng điện bằng thanh shunt có thể được mô tả qua các bước sau.

Bước 1. Dòng điện đi qua thanh shunt

Thanh shunt được lắp nối tiếp với đường dẫn dòng điện cần đo. Dòng điện chạy qua shunt tạo ra độ sụt áp nhỏ giữa hai đầu đo.

Bước 2. Thu nhận tín hiệu điện áp

Bộ điện tử tiếp nhận điện áp từ thanh shunt thông qua các đường kết nối đo lường.

Bước 3. Xử lý và chuyển đổi dữ liệu

Bộ xử lý sử dụng thông số của thanh shunt để xác định dòng điện tương ứng. Cách xử lý và định dạng dữ liệu phụ thuộc vào thiết kế của sản phẩm.

Bước 4. Đưa dữ liệu đến hệ thống giám sát

Nếu thiết bị hỗ trợ giao diện đầu ra phù hợp, dữ liệu có thể được đưa đến bộ điều khiển, máy tính hoặc hệ thống giám sát.

Cần kiểm tra giao diện tín hiệu thực tế trước khi tích hợp với PLC, vi điều khiển hoặc phần mềm giám sát.

- Sản phẩm tham khảo thêm: Cảm biến định vị dải từ cho xe AGV, cực Bắc/Nam, đầu ra độc lập XMS-19015A

- Video sản phẩm:

6. Phân biệt các phiên bản 50A 100A và 300A

Khi lựa chọn cảm biến đo dòng điện DC, thông số dòng điện định mức của thanh shunt là yếu tố quan trọng.

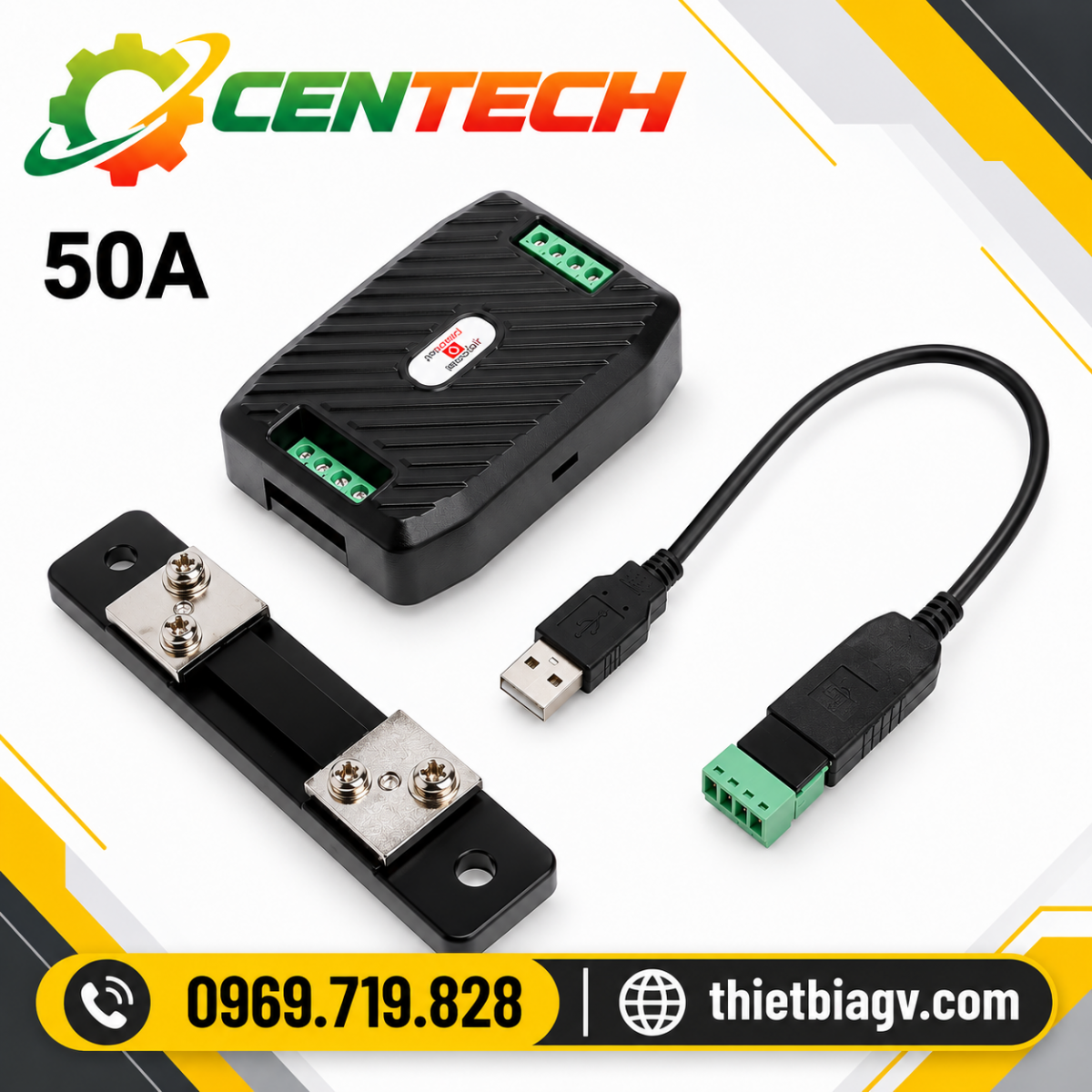

Phiên bản 50A

Phiên bản 50A có thể được xem xét cho các hệ thống có dòng điện làm việc phù hợp với định mức của thiết bị. Cần kiểm tra dòng điện liên tục, dòng điện cực đại và điều kiện lắp đặt thực tế.

Phiên bản 100A

Hình ảnh sản phẩm thể hiện thanh shunt có thông số 100A 75mV. Đây là thông số định mức của thanh shunt được chụp trong hình, không đủ để khẳng định tất cả bộ cảm biến trong cùng dòng đều sử dụng cấu hình này.

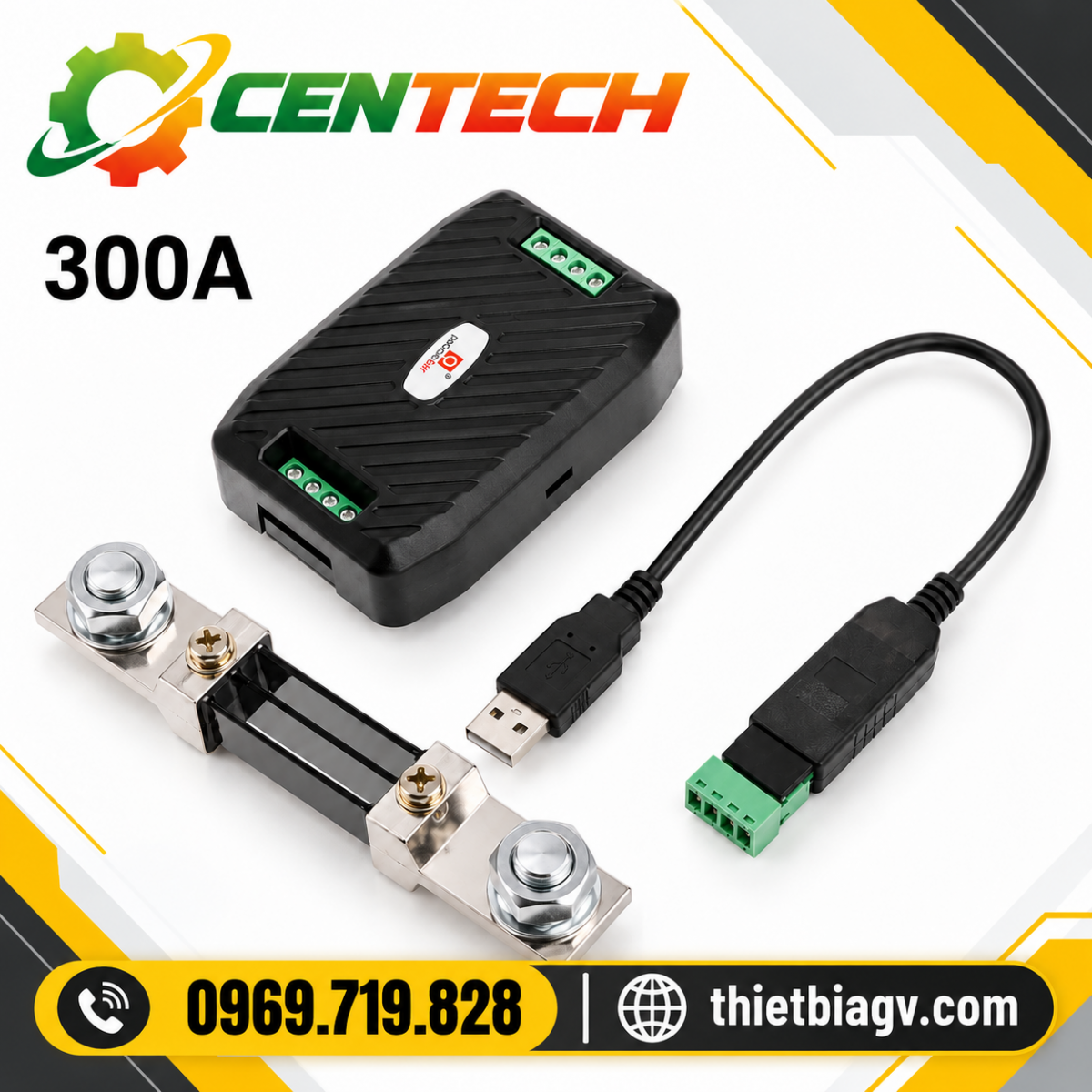

Phiên bản 300A

Phiên bản 300A được thể hiện trong hình ảnh riêng. Khi sử dụng ở dải dòng cao, cần đặc biệt chú ý đến tiết diện dây dẫn, đầu nối, lực siết, nhiệt độ làm việc và khả năng chịu dòng của thanh shunt.

Không nên chọn phiên bản chỉ dựa vào dòng điện danh định của tải. Cần xác định dòng điện làm việc thực tế, dòng cực đại và điều kiện vận hành của hệ thống.

7. Ứng dụng của cảm biến đo dòng điện DC

7.1. Giám sát dòng điện pin và hệ thống lưu trữ năng lượng

Thiết bị có thể được xem xét để theo dõi dòng điện trong các hệ thống pin và lưu trữ năng lượng DC, nếu dải đo và giao diện đầu ra đáp ứng yêu cầu.

Việc tích hợp cần được thiết kế phù hợp với điện áp hệ thống, dòng điện cực đại và yêu cầu cách điện.

7.2. Hệ thống nguồn DC

Trong các hệ thống nguồn điện một chiều, cảm biến có thể cung cấp dữ liệu dòng điện phục vụ giám sát trạng thái tải và phân tích hoạt động của thiết bị.

7.3. Xe điện và thiết bị di động

Cảm biến đo dòng điện DC có thể được nghiên cứu sử dụng trong các hệ thống cần theo dõi dòng điện của bộ pin hoặc cụm truyền động điện. Cần xác nhận khả năng chịu dòng, điều kiện môi trường và yêu cầu an toàn của ứng dụng cụ thể.

7.4. Tự động hóa công nghiệp

Trong hệ thống tự động hóa, dữ liệu dòng điện có thể được sử dụng để giám sát tải, theo dõi trạng thái vận hành hoặc phục vụ chức năng cảnh báo khi được tích hợp với bộ điều khiển phù hợp.

7.5. Hệ thống thử nghiệm và đo lường

Thiết bị có thể được sử dụng trong các hệ thống thử nghiệm nguồn DC, kiểm tra tải hoặc thu thập dữ liệu dòng điện. Độ chính xác và phương pháp đọc dữ liệu cần phù hợp với yêu cầu đo lường.

8. Hướng dẫn lựa chọn cảm biến đo dòng điện DC

8.1. Xác định dòng điện cần đo

Trước tiên, cần xác định dòng điện làm việc bình thường, dòng điện cực đại và thời gian duy trì dòng điện cao. Chọn dải đo phù hợp với điều kiện vận hành thực tế.

8.2. Kiểm tra thông số thanh shunt

Đối với thanh shunt 100A 75mV, điện áp đầu ra định mức là 75mV khi dòng điện đạt 100A theo điều kiện định mức.

Không sử dụng thông số của thanh shunt 100A để tính toán cho phiên bản 50A hoặc 300A nếu chưa xác nhận đúng định mức và tỷ lệ chuyển đổi.

8.3. Xác nhận giao diện tín hiệu

Cần kiểm tra tín hiệu đầu ra, sơ đồ chân và giao thức truyền thông để bảo đảm thiết bị có thể kết nối với hệ thống giám sát dự kiến.

Không nên mặc định cáp USB trong hình có nghĩa thiết bị hỗ trợ truyền dữ liệu USB trực tiếp. Cần xác nhận chức năng của cáp và bộ chuyển đổi theo tài liệu sản phẩm.

8.4. Kiểm tra kích thước và vị trí lắp

Đối chiếu kích thước bộ điện tử, kích thước thanh shunt, khoảng cách lỗ bắt vít và không gian dành cho dây dẫn.

8.5. Xem xét điều kiện nhiệt và dòng điện

Dòng điện đi qua shunt tạo ra nhiệt. Cần bảo đảm thanh shunt được lắp đặt đúng yêu cầu, các đầu nối được siết chắc chắn và điều kiện tản nhiệt phù hợp với dòng điện vận hành.

9. Hướng dẫn lắp đặt và sử dụng

Bước 1. Ngắt nguồn điện

Trước khi lắp đặt, cần ngắt và cô lập nguồn điện của hệ thống. Không lắp hoặc tháo thanh shunt khi mạch đang mang dòng điện.

Bước 2. Xác định đúng đường dẫn dòng điện

Lắp thanh shunt theo sơ đồ kết nối của nhà sản xuất, bảo đảm dòng điện cần đo đi qua đúng phần tử đo lường.

Bước 3. Kết nối dây tín hiệu

Đấu nối các đầu đo và đầu tín hiệu theo đúng sơ đồ chân. Không suy đoán vị trí chân hoặc cực tính nếu chưa có tài liệu xác nhận.

Bước 4. Kiểm tra đầu nối

Bảo đảm các đầu nối dòng điện được cố định chắc chắn, sử dụng dây dẫn phù hợp và không có dấu hiệu lỏng hoặc phát nhiệt bất thường.

Bước 5. Kiểm tra dữ liệu đo

Sau khi hoàn tất đấu nối, cấp nguồn và kiểm tra dữ liệu theo hướng dẫn của nhà cung cấp. So sánh kết quả với thiết bị đo tham chiếu phù hợp nếu cần xác nhận độ chính xác.

10. Những lưu ý quan trọng khi sử dụng

Không vượt quá dòng điện định mức của thanh shunt và các đầu nối.

Không chạm trực tiếp vào các đầu nối dẫn điện khi hệ thống đang hoạt động.

Không đấu sai cực tính hoặc thay đổi sơ đồ kết nối khi chưa xác định rõ cấu hình thiết bị.

Cần kiểm tra độ chắc chắn của đầu nối, nhiệt độ thanh shunt và tình trạng dây dẫn trong quá trình vận hành.

Nếu thiết bị được sử dụng trong hệ thống pin hoặc nguồn năng lượng công suất lớn, cần có biện pháp bảo vệ quá dòng, cô lập nguồn và chống chạm chập phù hợp.

11. Vì sao nên lựa chọn CENTECH?

CENTECH cung cấp thiết bị đo lường, cảm biến và linh kiện phục vụ các hệ thống tự động hóa công nghiệp.

Khi lựa chọn cảm biến đo dòng điện DC 50A, 100A hoặc 300A, khách hàng nên cung cấp dòng điện làm việc, điện áp hệ thống, yêu cầu giao tiếp dữ liệu và sơ đồ kết nối dự kiến. Những thông tin này giúp xác định đúng phiên bản và hạn chế sai lệch khi lắp đặt.

Thông tin liên hệ

Đơn vị cung cấp: CENTECH

Điện thoại: 0969 719 828

Website: https://thietbiagv.com

12. Câu hỏi thường gặp về cảm biến đo dòng điện DC

Thanh shunt 100A 75mV có ý nghĩa gì?

Thông số này cho biết thanh shunt được định mức 100A với điện áp sụt định mức 75mV theo điều kiện quy định của nhà sản xuất.

Có thể sử dụng cảm biến 300A để đo dòng điện thấp hơn không?

Khả năng sử dụng phụ thuộc vào độ phân giải, độ chính xác và đặc tính của bộ điện tử. Cần kiểm tra tài liệu kỹ thuật để xác định dải đo hiệu quả.

Thiết bị có kết nối trực tiếp với máy tính qua USB không?

Hình ảnh thể hiện cáp USB và bộ chuyển đổi đầu nối, nhưng chưa đủ thông tin để xác định giao thức dữ liệu. Cần xác nhận với nhà cung cấp trước khi tích hợp.

Cảm biến có thể kết nối với PLC hoặc vi điều khiển không?

Có thể tích hợp nếu tín hiệu đầu ra và giao diện của thiết bị tương thích với bộ điều khiển. Cần kiểm tra sơ đồ chân, mức tín hiệu và giao thức truyền thông.

Làm thế nào để chọn đúng phiên bản?

Cần xác định dòng điện cực đại, dòng điện làm việc liên tục, thông số thanh shunt và yêu cầu đầu ra dữ liệu. Sau đó đối chiếu với tài liệu của phiên bản 50A, 100A hoặc 300A.

13. Kết luận

Cảm biến đo dòng điện DC tích hợp thanh shunt là giải pháp có thể được xem xét cho các hệ thống giám sát nguồn điện một chiều, pin, thiết bị điện và tự động hóa công nghiệp.

Sản phẩm trong hình thể hiện các phiên bản 50A và 300A, cùng thanh shunt có thông số 100A 75mV. Để lựa chọn chính xác, cần xác nhận dải đo, giao diện tín hiệu, sơ đồ kết nối và các thông số kỹ thuật của đúng model.
