Module Relay 30A 1 Kênh 2 Kênh 5V 12V 24V,

Module relay 30A 1 kênh và 2 kênh là module relay trung gian dùng để điều khiển đóng/ngắt thiết bị điện thông qua tín hiệu điều khiển. Sản phẩm hỗ trợ các phiên bản nguồn 5VDC, 12VDC và 24VDC, đồng thời có hai phương thức điều khiển kích mức thấp (Low Level Trigger) và kích mức cao (High Level Trigger).

Module sử dụng relay có tiếp điểm COM, NO, NC, hỗ trợ đóng cắt tải với thông số được công bố lên đến 30A, 250VAC hoặc 30VDC. Thiết kế dạng mạch PCB, sử dụng terminal bắt vít giúp thuận tiện khi đấu nối trong các hệ thống điện, điện tử và tự động hóa.

Sản phẩm có hai lựa chọn 1 relay và 2 relay, phù hợp với nhiều nhu cầu điều khiển khác nhau như Arduino, ESP32, PLC, thiết bị tự động hóa, máy móc công nghiệp, hệ thống IoT và các mạch điều khiển thiết bị điện.

1. Module relay 30A là gì?

Module relay là một mạch điều khiển sử dụng relay điện từ để thực hiện chức năng đóng hoặc ngắt một mạch điện tải dựa trên tín hiệu điều khiển đầu vào.

Thay vì đưa trực tiếp thiết bị tải vào chân điều khiển của Arduino, ESP32 hoặc bộ điều khiển, tín hiệu điều khiển sẽ được đưa vào module relay.

Nguyên lý cơ bản:

Bộ điều khiển - Module Relay - Thiết bị tải

Ví dụ:

ESP32 - Module Relay - Đèn

hoặc:

PLC - Module Relay - Contactor - Motor

Module relay đóng vai trò trung gian giữa mạch điều khiển và mạch tải, giúp thuận tiện hơn trong việc thiết kế hệ thống điều khiển tự động.

2. Các phiên bản module relay

Sản phẩm có hai loại chính:

Module relay 1 kênh

Module 1 kênh sử dụng một relay để điều khiển một mạch tải.

Kích thước module khoảng:

40 × 72 × 22mm

Kích thước vị trí lỗ định vị:

34,36 × 66,65mm

Module 1 kênh phù hợp khi hệ thống chỉ cần điều khiển một thiết bị hoặc một mạch tải.

Một số ứng dụng:

Điều khiển đèn.
Điều khiển van điện.
Điều khiển bơm.
Điều khiển còi.
Điều khiển thiết bị điện.
Điều khiển contactor.
Làm relay trung gian trong tủ điện.

Module relay 2 kênh

Module 2 kênh được trang bị hai relay độc lập, cho phép điều khiển hai mạch tải.

Kích thước module khoảng:

70 × 72 × 22mm

Kích thước vị trí lỗ định vị:

67,5 × 69,5mm

Hai kênh có thể được sử dụng độc lập tùy theo thiết kế hệ thống.

Ví dụ:

CH1 - Thiết bị 1

CH2 - Thiết bị 2

Module 2 kênh phù hợp với các hệ thống cần điều khiển đồng thời hai thiết bị hoặc hai mạch điện.

3. Điện áp cấp 5V, 12V và 24VDC

Module được cung cấp với các phiên bản điện áp:

5VDC / 12VDC / 24VDC

Khách hàng cần lựa chọn đúng phiên bản theo điện áp nguồn của hệ thống.

Phiên bản 5V

Phù hợp với những hệ thống sử dụng nguồn 5VDC.

Có thể ứng dụng trong:

Mạch điều khiển.
Arduino.
Thiết bị điện tử.
Một số hệ thống IoT.

Phiên bản 12V

Phù hợp với hệ thống sử dụng nguồn 12VDC.

Ứng dụng trong:

Thiết bị điều khiển.
Máy móc.
Hệ thống điện 12V.
Thiết bị tự động hóa.

Phiên bản 24V

Phù hợp với các hệ thống điều khiển công nghiệp sử dụng nguồn 24VDC.

Ứng dụng trong:

Tủ điện.
PLC.
Máy tự động.
Băng tải.
AGV.
Thiết bị công nghiệp.

Lưu ý: 5V, 12V và 24V là các phiên bản điện áp khác nhau. Không cấp nguồn khác với điện áp định mức của module.

4. Hỗ trợ kích mức thấp và kích mức cao

Một trong những đặc điểm quan trọng của module là hỗ trợ hai phương thức kích:

Low Level Trigger – kích mức thấp
High Level Trigger – kích mức cao

Điện áp kích cụ thể phụ thuộc vào phiên bản 5V, 12V hoặc 24V.

5. Điện áp kích mức thấp – Low Level Trigger

Ở chế độ kích mức thấp, relay hoạt động khi tín hiệu điều khiển nằm trong vùng điện áp LOW tương ứng.

Module 5V kích mức thấp

0–2VDC: Relay đóng – ON
3–5VDC: Relay ngắt – OFF

Module 12V kích mức thấp

0–5VDC: Relay đóng – ON
6–12VDC: Relay ngắt – OFF

Module 24V kích mức thấp

0–12VDC: Relay đóng – ON
13–24VDC: Relay ngắt – OFF

Như vậy, ở chế độ Low Level Trigger, khi tín hiệu điều khiển ở mức thấp, relay sẽ được kích hoạt.

6. Điện áp kích mức cao – High Level Trigger

Ở chế độ kích mức cao, relay hoạt động khi tín hiệu điều khiển đạt vùng điện áp HIGH tương ứng.

Module 5V kích mức cao

3,3–5VDC: Relay đóng – ON
0–2,5VDC: Relay ngắt – OFF

Module 12V kích mức cao

6–12VDC: Relay đóng – ON
0–5,5VDC: Relay ngắt – OFF

Module 24V kích mức cao

12–24VDC: Relay đóng – ON
0–8,5VDC: Relay ngắt – OFF

Điều này cho phép lựa chọn module phù hợp với cách xuất tín hiệu của bộ điều khiển.

7. Bảng điện áp kích relay chính xác

Phiên bản Kích mức thấp ON Kích mức thấp OFF Kích mức cao ON Kích mức cao OFF

5VDC 0–2VDC 3–5VDC 3,3–5VDC 0–2,5VDC
12VDC 0–5VDC 6–12VDC 6–12VDC 0–5,5VDC
24VDC 0–12VDC 13–24VDC 12–24VDC 0–8,5VDC

Lưu ý: Các mức điện áp trên là vùng điện áp kích được cung cấp trong tài liệu kỹ thuật của sản phẩm.

8. Dòng điện tiêu thụ của module

Theo thông số kỹ thuật được cung cấp:

Dòng tĩnh: khoảng 5mA.

Dòng làm việc tối đa được công bố theo từng phiên bản:

Phiên bản 5V: khoảng 190mA
Phiên bản 12V: khoảng 80mA
Phiên bản 24V: khoảng 50mA

Khi lựa chọn bộ nguồn, cần đảm bảo nguồn cung cấp đủ điện áp và dòng điện cho module cũng như các thiết bị khác trong hệ thống.

Đối với module 2 kênh, cần lưu ý trường hợp hai relay cùng hoạt động.

9. Relay hỗ trợ tải 30A

Relay trên module có thông số tiếp điểm được công bố:

30A – 250VAC

và

30A – 30VDC

Các tiếp điểm relay gồm:

COM – Common
NO – Normally Open
NC – Normally Closed

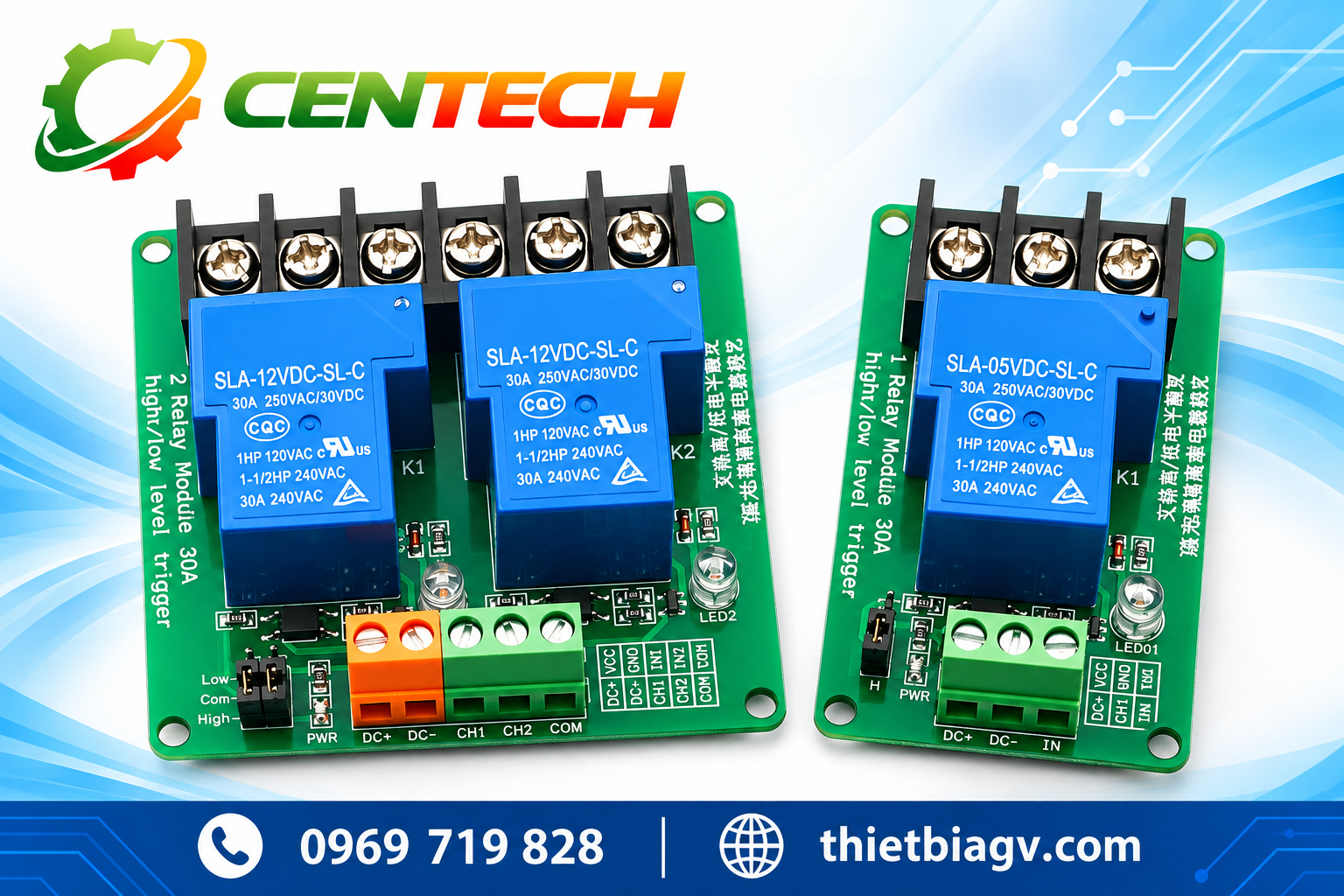

Trong hình ảnh sản phẩm, relay sử dụng trên một số phiên bản có thể thấy mã như SLA-12VDC-SL-C hoặc SLA-05VDC-SL-C, cùng thông số tiếp điểm được in trên relay.

Ý nghĩa COM, NO và NC

COM: chân tiếp điểm chung.

NO: tiếp điểm thường mở.

Khi relay chưa hoạt động, COM và NO không nối với nhau. Khi relay được kích, COM và NO đóng lại.

NC: tiếp điểm thường đóng.

Khi relay chưa hoạt động, COM và NC nối với nhau. Khi relay được kích, COM và NC ngắt.

10. Lưu ý quan trọng về thông số 30A

Thông số 30A là thông số khả năng đóng cắt được công bố trên tiếp điểm relay.

Không nên hiểu rằng mọi loại tải đều có thể vận hành liên tục ở mức 30A trong mọi điều kiện.

Khả năng đóng cắt thực tế phụ thuộc vào:

Điện áp tải.
Dòng tải.
Loại tải.
AC hoặc DC.
Dòng khởi động.
Tần suất đóng/ngắt.
Nhiệt độ làm việc.
Điều kiện sử dụng.

Đặc biệt với các tải cảm như:

Motor.
Bơm.
Van điện từ.
Contactor.
Cuộn dây điện từ.

dòng khởi động và sức điện động ngược có thể ảnh hưởng đến tuổi thọ tiếp điểm.

Với tải công suất lớn, giải pháp phù hợp là:

PLC/ESP32/Arduino - Module Relay - Contactor - Tải

thay vì đưa tải công suất lớn trực tiếp qua relay.

- Sản phẩm tham khảo thêm: Điều khiển động cơ DC AQMH3615NS

- Video sản phẩm:

11. Tuổi thọ relay khoảng 100.000 lần

Theo dữ liệu kỹ thuật của sản phẩm, tuổi thọ relay được công bố:

Khoảng 100.000 lần trở lên.

Đây là thông số tuổi thọ được nhà sản xuất công bố. Tuổi thọ thực tế có thể thay đổi tùy thuộc vào loại tải và điều kiện sử dụng.

Đặc biệt, tải có dòng khởi động lớn hoặc thường xuyên đóng/ngắt sẽ ảnh hưởng đến tuổi thọ tiếp điểm.

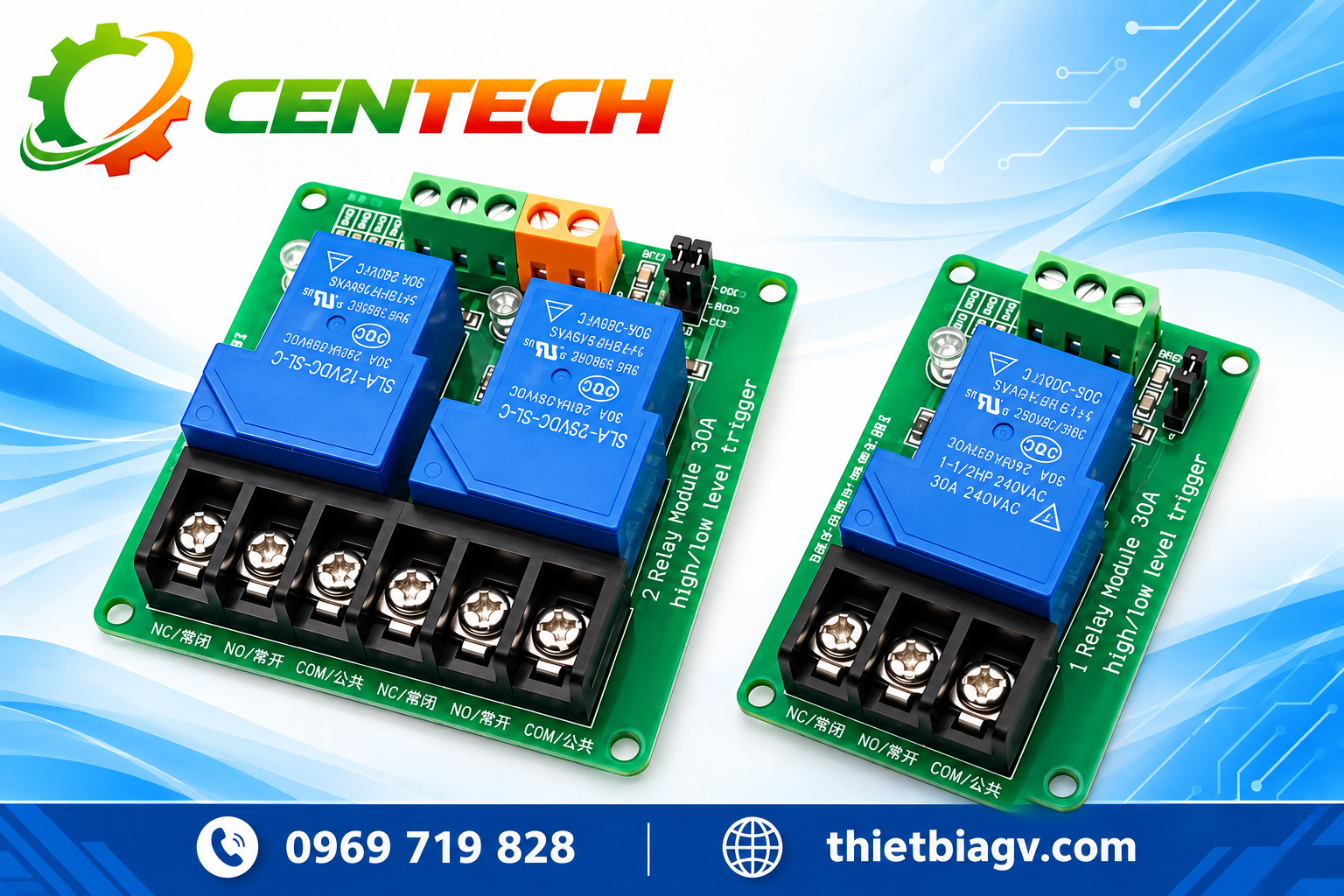

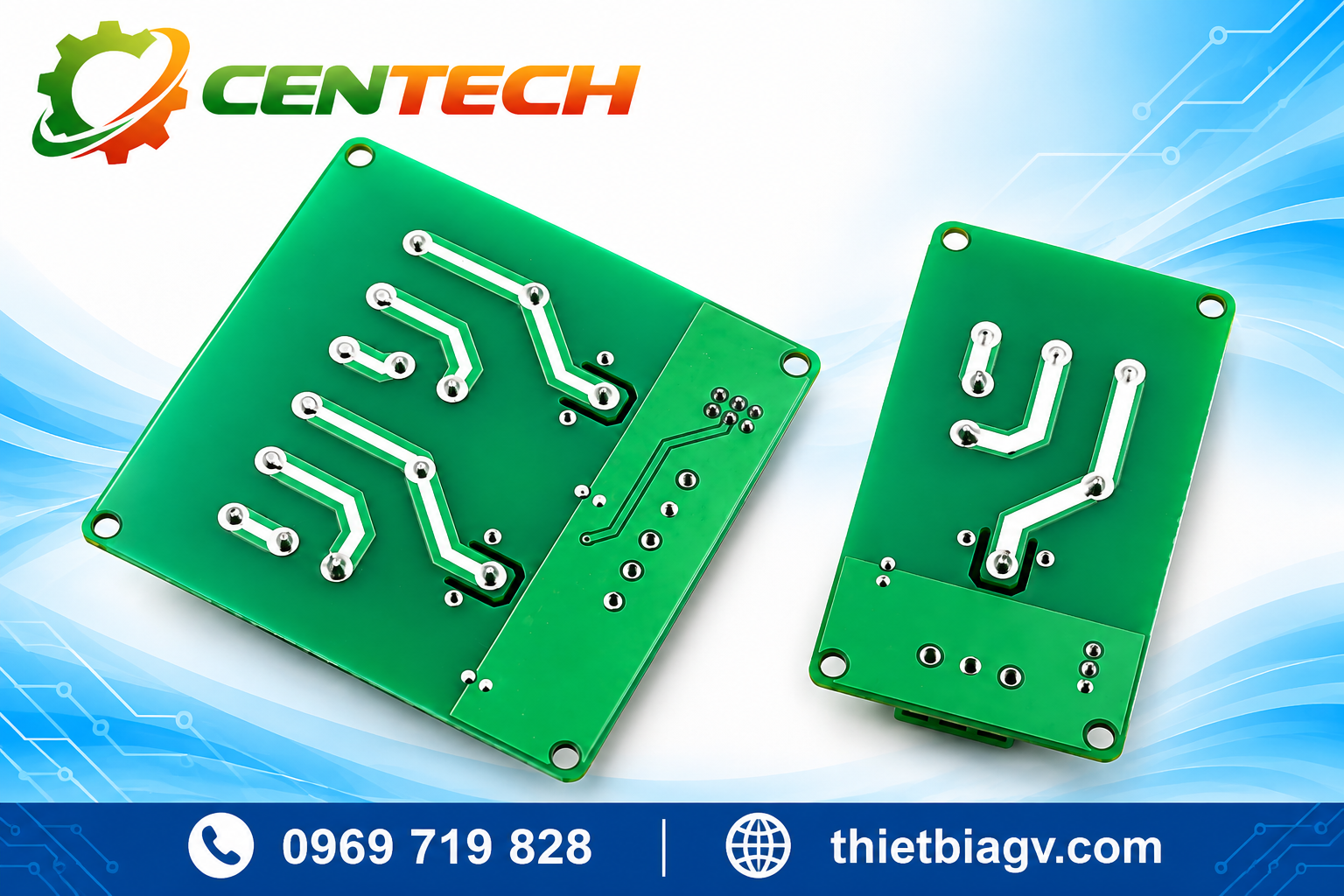

12. Thiết kế module và đấu nối

Module sử dụng PCB với các terminal bắt vít, giúp thuận tiện khi kết nối dây.

Đối với module 1 kênh, các đầu kết nối có thể bao gồm:

DC / DC- / IN

ở phía điều khiển và:

COM / NO / NC

ở phía tiếp điểm relay.

Đối với module 2 kênh, phần điều khiển có:

DC / DC- / CH1 / CH2

và các tiếp điểm relay tương ứng.

Cách bố trí cụ thể có thể thay đổi theo phiên bản module, vì vậy khi lắp đặt cần đối chiếu ký hiệu trực tiếp trên PCB.

13. Ứng dụng module relay trong tự động hóa

Module relay 30A có thể được sử dụng làm tầng đóng/ngắt trong nhiều hệ thống.

Điều khiển đèn

Có thể sử dụng module để điều khiển:

Đèn cảnh báo.
Đèn chiếu sáng.
Đèn máy.
Đèn tín hiệu.

Điều khiển van điện

Module có thể nhận tín hiệu từ PLC hoặc bộ điều khiển để đóng/ngắt mạch cấp cho van điện.

Điều khiển bơm

Có thể sử dụng relay làm tầng điều khiển bơm trong các hệ thống tự động.

Với bơm công suất lớn, nên sử dụng relay để điều khiển contactor.

Điều khiển motor

Module có thể tham gia vào mạch điều khiển motor.

Đối với motor công suất lớn, nên sử dụng relay làm tín hiệu điều khiển cho contactor hoặc thiết bị đóng cắt công suất phù hợp.

Hệ thống Arduino và ESP32

Module có thể được sử dụng trong các dự án:

IoT.
Điều khiển thiết bị từ xa.
Nhà thông minh.
Tự động hóa.
Điều khiển đèn.
Điều khiển bơm.
Điều khiển van.

Tuy nhiên, khi sử dụng với ESP32, cần lựa chọn đúng phiên bản và mức tín hiệu điều khiển tương thích với GPIO của ESP32.

14. Ứng dụng trong PLC và hệ thống công nghiệp

Phiên bản 24VDC đặc biệt phù hợp với các hệ thống điều khiển công nghiệp sử dụng nguồn 24VDC.

Có thể sử dụng trong:

Tủ điện điều khiển.
Máy tự động hóa.
Băng tải.
AGV.
Hệ thống đóng gói.
Máy sản xuất.
Hệ thống điều khiển thiết bị.
Mạch relay trung gian.

Module có thể nhận tín hiệu điều khiển từ PLC và sử dụng tiếp điểm relay để điều khiển một mạch khác.

15. Kích thước module relay

Module 1 kênh

Kích thước: khoảng 40 × 72 × 22mm

Kích thước vị trí lỗ định vị: 34,36 × 66,65mm

Module 2 kênh

Kích thước: khoảng 70 × 72 × 22mm

Kích thước vị trí lỗ định vị: 67,5 × 69,5mm

Các kích thước trên được lấy theo bảng thông số kỹ thuật sản phẩm.

16. Bảng thông số kỹ thuật đầy đủ

Thông số 1 kênh 2 kênh

Số relay 1 2
Điện áp cấp 5V / 12V / 24VDC 5V / 12V / 24VDC
Dòng tĩnh 5mA 5mA
Dòng làm việc tối đa 190mA / 80mA / 50mA 190mA / 80mA / 50mA
Kích mức thấp Có Có
Kích mức cao Có Có
Điện áp tải 30VDC / 250VAC 30VDC / 250VAC
Dòng tải 30A 30A
Tuổi thọ relay Khoảng ≥100.000 lần Khoảng ≥100.000 lần
Kích thước Khoảng 40 × 72 × 22mm Khoảng 70 × 72 × 22mm
Kích thước lỗ định vị 34,36 × 66,65mm 67,5 × 69,5mm

Ghi chú: Dòng làm việc tối đa 190mA / 80mA / 50mA tương ứng với các phiên bản điện áp 5V / 12V / 24V theo bảng thông số được cung cấp.

17. Nên chọn module relay 1 kênh hay 2 kênh?

Chọn module 1 kênh

Phù hợp khi chỉ cần điều khiển một thiết bị hoặc một mạch tải.

Ưu điểm:

Kích thước nhỏ hơn.
Dễ bố trí.
Phù hợp các hệ thống điều khiển một thiết bị.

Chọn module 2 kênh

Phù hợp khi cần điều khiển hai tải độc lập.

Ví dụ:

CH1 - Đèn cảnh báo

CH2 - Còi cảnh báo

hoặc:

CH1 - Van 1

CH2 - Van 2

Module 2 kênh giúp tích hợp hai relay trên cùng một PCB, thuận tiện cho những hệ thống cần nhiều ngõ ra relay.

18. Lưu ý khi lựa chọn sản phẩm

Trước khi đặt hàng, cần xác định chính xác:

1. Số kênh:
   1 kênh hoặc 2 kênh.

2. Điện áp cấp:
   5VDC, 12VDC hoặc 24VDC.

3. Phương thức kích:
   Low Level Trigger hoặc High Level Trigger.

4. Loại tải:
   AC hoặc DC.

5. Điện áp tải:
   Không vượt quá thông số phù hợp của relay.

6. Dòng tải:
   Cần tính toán theo loại tải và điều kiện đóng cắt thực tế.

7. Nếu tải là motor/bơm:
   Nên xem xét sử dụng contactor hoặc thiết bị đóng cắt trung gian phù hợp.

8. Kết luận

Module Relay 30A 1 kênh, 2 kênh 5V/12V/24VDC là giải pháp relay trung gian dành cho các hệ thống điều khiển điện, điện tử và tự động hóa.

Sản phẩm hỗ trợ kích mức cao và kích mức thấp, có các phiên bản 5VDC, 12VDC và 24VDC, sử dụng tiếp điểm COM, NO, NC, với thông số tiếp điểm relay được công bố lên đến 30A 250VAC hoặc 30A 30VDC.

Với hai lựa chọn 1 kênh và 2 kênh, module có thể sử dụng trong nhiều hệ thống từ các dự án Arduino, ESP32, IoT cho đến PLC, tủ điện, máy tự động, băng tải, AGV và hệ thống điều khiển công nghiệp.
