ĐẦU ĐỌC RFID CÔNG NGHIỆP

Đầu đọc RFID công nghiệp CENTECH là thiết bị đọc/ghi RFID chuyên dụng, được thiết kế cho các hệ thống tự động hóa công nghiệp, AGV/AMR, quản lý vị trí, nhận dạng sản phẩm, quản lý kho và dây chuyền sản xuất.

Thiết bị hỗ trợ nhiều chuẩn thẻ RFID phổ biến như ISO14443A, ISO15693, NTAG213 và các loại thẻ RFID tương thích. Với nhiều lựa chọn giao tiếp như RS232, RS485 và TCP/IP, đầu đọc có thể kết nối trực tiếp với PLC, máy tính công nghiệp, bộ điều khiển, hệ thống AGV/AMR hoặc phần mềm quản lý.

Thiết kế vỏ chắc chắn, dạng công nghiệp, hỗ trợ dải nguồn rộng DC 7.536V, phù hợp với nhiều hệ thống máy móc và tủ điều khiển.

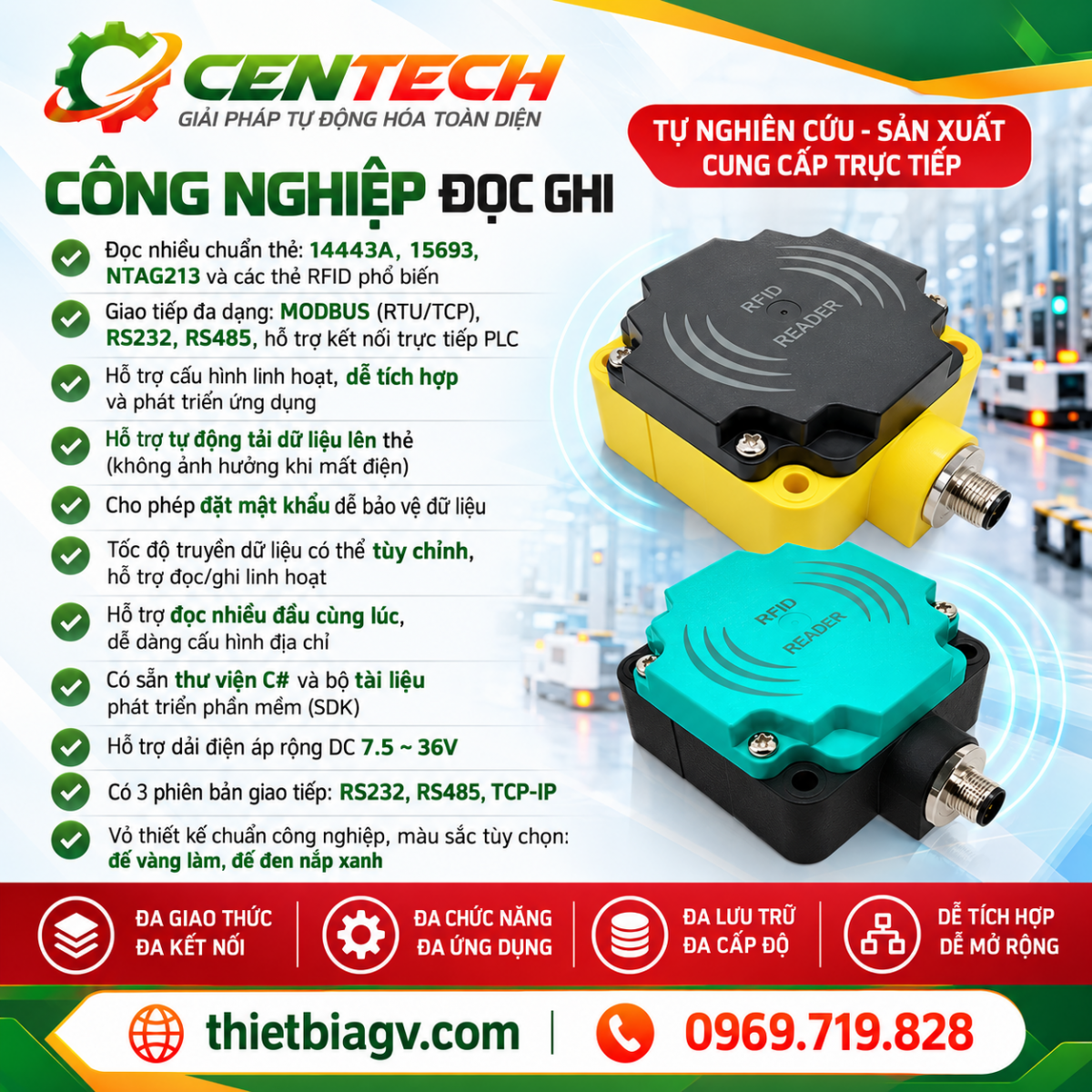

1. Đặc điểm nổi bật

Đọc nhiều chuẩn thẻ RFID

Thiết bị hỗ trợ nhiều chuẩn RFID thông dụng:

ISO14443A

ISO15693

NTAG213

Các loại thẻ RFID tương thích theo phiên bản đầu đọc.

Việc hỗ trợ nhiều chuẩn giúp thiết bị có khả năng ứng dụng linh hoạt trong nhiều hệ thống nhận dạng và truy xuất dữ liệu.

2. Đầu đọc RFID công nghiệp

Thiết bị được thiết kế cho môi trường tự động hóa và công nghiệp, phù hợp với các ứng dụng cần đọc RFID ổn định trong quá trình máy móc vận hành.

Có thể sử dụng để:

Nhận dạng pallet.

Nhận dạng xe AGV/AMR.

Nhận dạng sản phẩm.

Xác định vị trí.

Theo dõi vật tư.

Quản lý công đoạn sản xuất.

Quản lý kho.

Kiểm soát ra/vào.

Truy xuất dữ liệu sản phẩm.

Đọc mã RFID tự động trên dây chuyền.

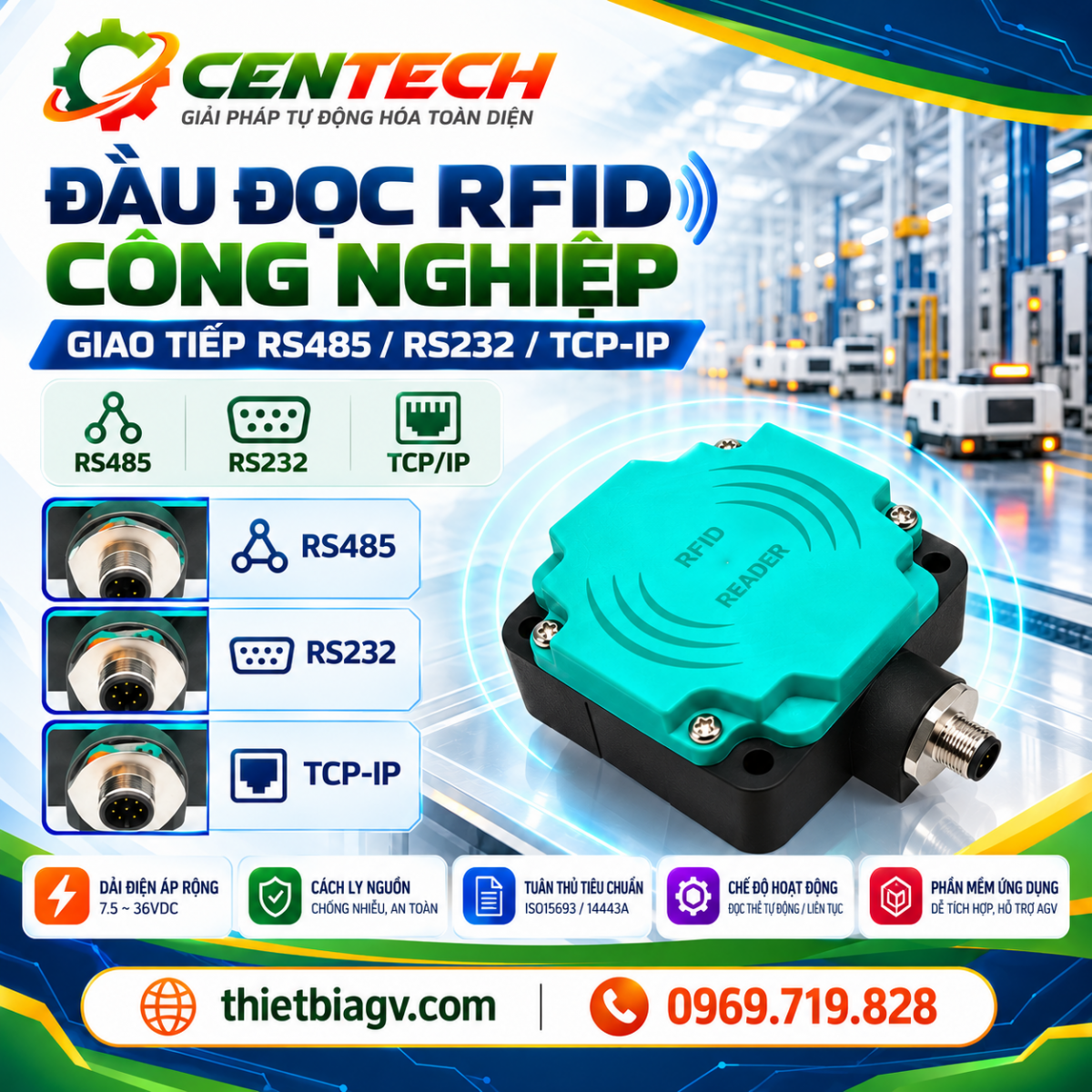

3. Hỗ trợ nhiều giao thức giao tiếp

Một trong những ưu điểm của dòng đầu đọc RFID này là có nhiều phiên bản giao tiếp.

RS232

Phù hợp khi kết nối trực tiếp với:

Máy tính.

Máy tính công nghiệp.

Bộ điều khiển.

Thiết bị tự động hóa.

Hệ thống thu thập dữ liệu.

RS485

RS485 đặc biệt phù hợp với môi trường công nghiệp, cho phép kết nối đầu đọc với các thiết bị điều khiển ở khoảng cách tương đối xa.

Có thể kết nối với:

PLC.

HMI.

Máy tính công nghiệp.

Bộ điều khiển AGV.

Bộ điều khiển máy.

Hệ thống Modbus.

TCP/IP

Phiên bản Ethernet/TCP-IP có thể tích hợp vào hệ thống mạng công nghiệp hoặc mạng LAN.

Mô hình kết nối có thể là:

Đầu đọc RFID Ethernet Switch Server/PC

hoặc:

Đầu đọc RFID Ethernet Hệ thống quản lý

- Sản phẩm tham khảo: Đầu đọc ghi RFID công nghiệp HF dạng trụ inox IP67

- Video sản phẩm:

4. Hỗ trợ MODBUS

Thiết bị hỗ trợ giao tiếp MODBUS RTU/TCP tùy phiên bản giao tiếp.

Điều này giúp đầu đọc có thể tích hợp thuận tiện vào hệ thống tự động hóa hiện có.

Ví dụ:

RFID Reader RS485 PLC

hoặc:

RFID Reader TCP/IP PLC/IPC/Server

Dữ liệu RFID có thể được hệ thống điều khiển sử dụng để thực hiện các thao tác như:

Xác định sản phẩm.

Xác định vị trí.

Chuyển công đoạn.

Điều khiển cơ cấu chấp hành.

Gọi nhiệm vụ cho AGV.

Kiểm tra đúng/sai sản phẩm.

Ghi nhận lịch sử sản xuất.

5. Hỗ trợ đọc/ghi RFID

Thiết bị không chỉ có chức năng đọc mà còn hỗ trợ đọc/ghi dữ liệu RFID tùy loại thẻ và cấu hình.

Có thể ứng dụng để:

Đọc UID.

Đọc dữ liệu trên thẻ.

Ghi dữ liệu lên thẻ.

Cập nhật thông tin sản phẩm.

Lưu mã sản phẩm.

Lưu mã pallet.

Lưu thông tin công đoạn.

Việc đọc/ghi thực tế phụ thuộc vào chuẩn thẻ RFID, loại chip, vùng nhớ và cấu hình của đầu đọc.

6. Hỗ trợ đọc nhiều đầu cùng lúc

Thiết bị hỗ trợ chức năng đọc nhiều đầu cùng lúc, giúp thuận tiện hơn khi triển khai hệ thống có nhiều đầu đọc RFID.

Có thể sử dụng trong các hệ thống:

Nhiều vị trí đọc.

Nhiều trạm sản xuất.

Dây chuyền tự động.

Hệ thống kho.

Hệ thống AGV.

Hệ thống kiểm soát nhiều điểm.

Địa chỉ thiết bị có thể được cấu hình để thuận tiện khi triển khai nhiều thiết bị trên cùng hệ thống.

7. Tự động lưu dữ liệu vào thẻ

Theo thông tin sản phẩm, thiết bị hỗ trợ tự động ghi dữ liệu vào thẻ.

Chức năng này có thể hữu ích trong các hệ thống cần cập nhật dữ liệu trực tiếp lên RFID trong quá trình sản xuất.

Ví dụ:

Công đoạn 1 ghi dữ liệu Công đoạn 2 cập nhật dữ liệu Công đoạn 3

Nhờ đó, RFID có thể đóng vai trò như một phương tiện lưu trữ thông tin đi cùng sản phẩm hoặc pallet.

8. Thiết lập mật khẩu bảo vệ dữ liệu

Thiết bị hỗ trợ đặt mật khẩu để tăng khả năng bảo vệ dữ liệu và hạn chế truy cập trái phép tùy theo cấu hình/phần mềm của thiết bị.

Tính năng này phù hợp với các hệ thống yêu cầu kiểm soát quyền truy cập hoặc bảo vệ thông tin RFID.

9. Tốc độ truyền dữ liệu có thể tùy chỉnh

Tốc độ truyền dữ liệu có thể được cấu hình theo nhu cầu sử dụng và giao tiếp của hệ thống.

Điều này giúp thiết bị dễ dàng tích hợp với các thiết bị điều khiển khác nhau.

Đối với hệ thống công nghiệp, việc cấu hình đúng:

Baud rate.

Địa chỉ thiết bị.

Giao thức.

Format dữ liệu.

Thời gian phản hồi.

là cần thiết để đảm bảo thiết bị hoạt động ổn định.

10. Dải điện áp nguồn rộng

Thiết bị hỗ trợ:

DC 7.536V

Dải điện áp rộng giúp đầu đọc có thể sử dụng trong nhiều hệ thống điều khiển khác nhau, đặc biệt là các hệ thống sử dụng nguồn DC công nghiệp.

Ví dụ:

12VDC.

24VDC.

Một số hệ thống DC khác trong phạm vi cho phép.

Khuyến nghị: sử dụng nguồn DC ổn định và đúng phạm vi điện áp quy định của sản phẩm.

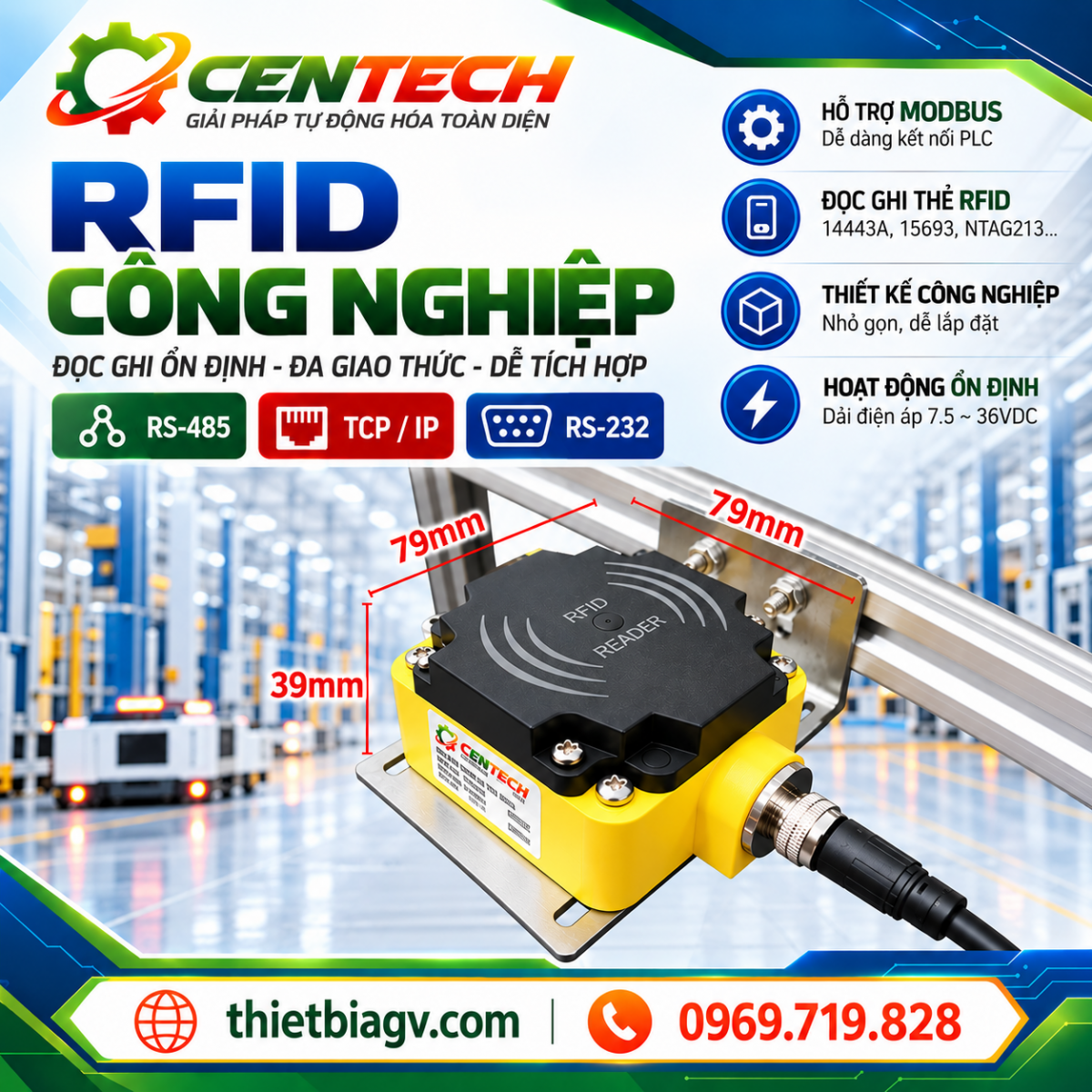

11. Thiết kế vỏ công nghiệp

Đầu đọc sử dụng vỏ nhựa kỹ thuật, thiết kế chắc chắn và phù hợp cho các ứng dụng công nghiệp.

Theo thông số hình ảnh sản phẩm:

Kích thước thân đầu đọc: khoảng 79 × 79 × 39 mm

Khối lượng: khoảng 185 g

Khoảng cách tâm lỗ lắp đặt: khoảng 65 × 65 mm

Thiết kế này giúp thiết bị dễ dàng lắp đặt lên:

Khung máy.

Giá đỡ.

Băng tải.

Trạm đọc RFID.

Thiết bị AGV/AMR.

Tủ hoặc hộp điều khiển.

12. Thông số môi trường

Nhiệt độ làm việc

-20 đến +70C

Độ ẩm làm việc

595% RH, không ngưng tụ

Độ ẩm lưu trữ

595% RH, không ngưng tụ

Các thông số môi trường trên giúp thiết bị phù hợp với nhiều môi trường sản xuất và tự động hóa.

13. Thông số kỹ thuật

14. Khoảng cách đọc RFID

Khoảng cách đọc thực tế phụ thuộc vào:

Model đầu đọc.

Tần số RFID.

Loại chip RFID.

Kích thước anten.

Kích thước thẻ.

Hướng đặt thẻ.

Vật liệu xung quanh.

Khoảng cách giữa các thiết bị.

Môi trường kim loại.

Theo thông tin nhà sản xuất:

RFID tần số cao

Khoảng cách đọc thông thường:

0150 mm

Đối với thẻ điện tử gắn trên bề mặt kim loại, khoảng cách đọc được nêu khoảng:

060 mm

RFID siêu cao tần

Khoảng cách đọc có thể đạt khoảng:

01,5 m

Tuy nhiên, khoảng cách thực tế cần được kiểm tra theo đúng đầu đọc và loại thẻ RFID sử dụng.

15. Ứng dụng trong hệ thống AGV/AMR

Đầu đọc RFID đặc biệt phù hợp với hệ thống AGV/AMR.

Có thể sử dụng RFID để:

Xác định vị trí AGV.

Nhận dạng điểm dừng.

Nhận dạng giao điểm.

Nhận dạng trạm làm việc.

Xác định nhiệm vụ.

Nhận dạng pallet.

Quản lý hàng hóa.

Đồng bộ dữ liệu với PLC.

Ví dụ:

RFID Tag RFID Reader RS485/TCP-IP PLC/IPC Bộ điều khiển AGV

Khi AGV đi qua vị trí có RFID tag, đầu đọc có thể nhận dạng mã thẻ và gửi dữ liệu về bộ điều khiển để thực hiện hành động tương ứng.

16. Ứng dụng trong nhà máy

Sản phẩm có thể ứng dụng trong:

Dây chuyền sản xuất.

Quản lý WIP.

Quản lý pallet.

Quản lý nguyên vật liệu.

Truy xuất nguồn gốc.

Kho thông minh.

Hệ thống băng tải.

Trạm kiểm tra tự động.

Hệ thống phân loại sản phẩm.

Hệ thống nhận dạng tự động.

Hệ thống MES.

Hệ thống quản lý kho.

Hệ thống tự động hóa nhà máy.

17. Sơ đồ kết nối tham khảo

Kết nối RS485

RFID Reader

RS485 / MODBUS RTU

PLC

Hệ thống điều khiển

Kết nối TCP/IP

RFID Reader

Ethernet / TCP-IP

Switch

Server / IPC / PLC

Ứng dụng AGV

RFID TAG

RFID READER

RS485 / TCP-IP

Bộ điều khiển AGV

Xử lý vị trí / nhiệm vụ

18. Lưu ý khi lựa chọn sản phẩm

Trước khi đặt hàng, khách hàng nên xác định rõ:

Loại thẻ RFID đang sử dụng.

Tần số RFID.

Chuẩn thẻ: 14443A, 15693, NTAG...

Khoảng cách đọc yêu cầu.

Thẻ có gắn trên kim loại hay không.

Giao tiếp cần sử dụng: RS232, RS485 hay TCP/IP.

Có yêu cầu MODBUS hay không.

Điện áp nguồn của hệ thống.

Kích thước và vị trí lắp đặt.

Số lượng đầu đọc trong hệ thống.

Đối với hệ thống AGV hoặc dây chuyền tự động hóa, nên xác định trước loại thẻ, khoảng cách đọc, tốc độ di chuyển và vị trí lắp đầu đọc để lựa chọn model phù hợp.

19. CENTECH Cung cấp thiết bị RFID

CÔNG TY TNHH TỰ ĐỘNG HÓA CENTECH

CENTECH cung cấp các thiết bị và giải pháp phục vụ tự động hóa công nghiệp, AGV/AMR, RFID, IoT, cảm biến, PLC, RS485 và các hệ thống điều khiển công nghiệp.

Hotline: 0969 719 828

Website: thietbiagv.com

Khách hàng cần tư vấn lựa chọn đầu đọc RFID, thẻ RFID, khoảng cách đọc, giao tiếp RS485/TCP-IP, Modbus hoặc giải pháp RFID cho AGV/AMR, vui lòng cung cấp thông tin hệ thống để CENTECH tư vấn đúng model và cấu hình.
