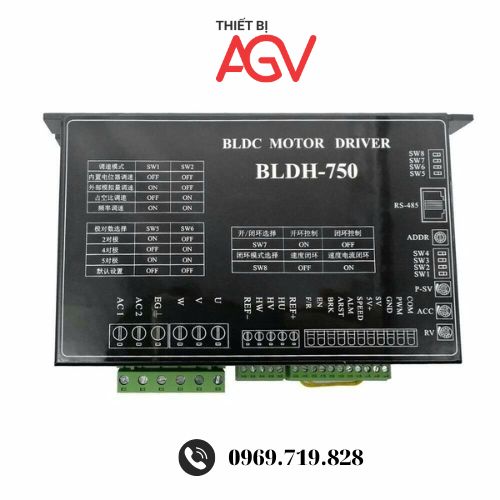

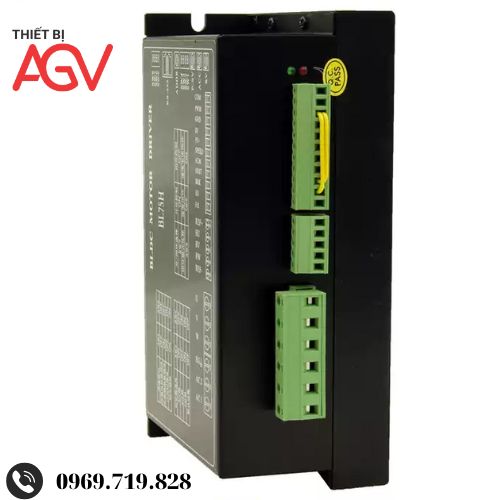

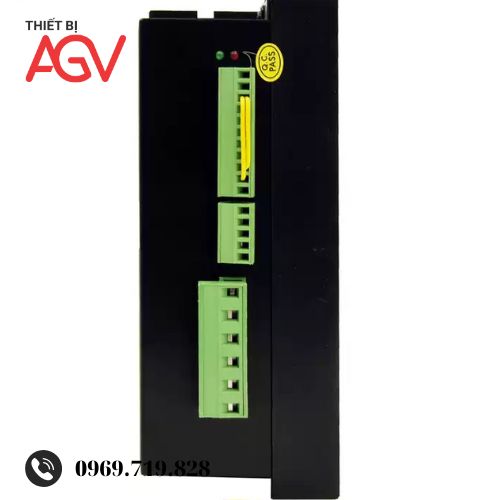

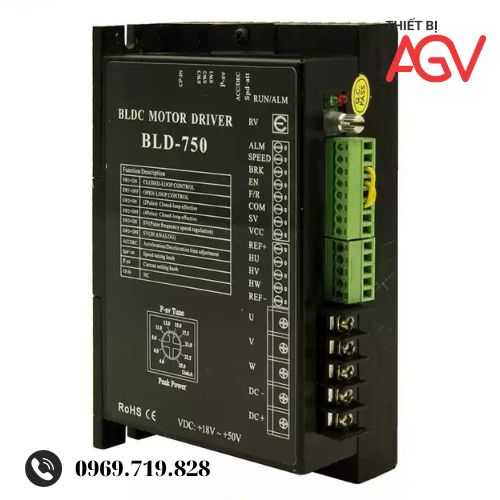

Bộ điều khiển động cơ DC không chổi than BLDH-750

    • Mã hàng DCK08
    • Thời gian cập nhật: 29/10/2025
    • Đánh giá comment rank 5
    • Giá bán 3.500.000 đ
    • Số tiền thanh toán： 3.500.000đ

    Liên hệ mua hàng
    Tổng đài 0969719828
    0969719828




    Từ Khóa：

    Mô tả hàng hóa

    1. Giới thiệu chung

    Bộ điều khiển BLDH-750 được thiết kế cho động cơ DC không chổi than ba pha công suất ≤ 750W. Sản phẩm ứng dụng công nghệ điều khiển DSP tiên tiến, có các đặc điểm: mô-men xoắn lớn, độ ồn thấp, rung động nhỏ, khởi động và dừng nhanh.

    Thiết bị hỗ trợ điều khiển kép PID vòng dòng và vòng tốc độ, có chức năng bảo vệ quá áp, thấp áp, quá dòng, quá nhiệt, điều khiển khởi động/dừng, đảo chiều, ngõ ra báo lỗi, xuất tín hiệu tốc độ và phanh hãm.

    2. Thông số kỹ thuật

    Quý khách muốn xem chi tiết tài liệu kỹ thuật vui lòng bấm vào đây: Catalog SP BLDH-750

    2.1. Thông số điện

    Thông số

    Tối thiểu

    Điển hình

    Tối đa

    Đơn vị

    Điện áp đầu vào

    180

    220

    265

    VAC

    Dòng điện đầu ra

    -

    -

    8

    A

    Tốc độ động cơ hỗ trợ

    0

    -

    20000

    RPM

    Điện áp tín hiệu Hall

    -

    -

    5

    V

    Dòng kích Hall

    12

    -

    -

    mA

    Chiết áp ngoài điều tốc

    -

    10

    -

    kΩ



    2.2. Môi trường làm việc

    Hạng mục

    Giá trị

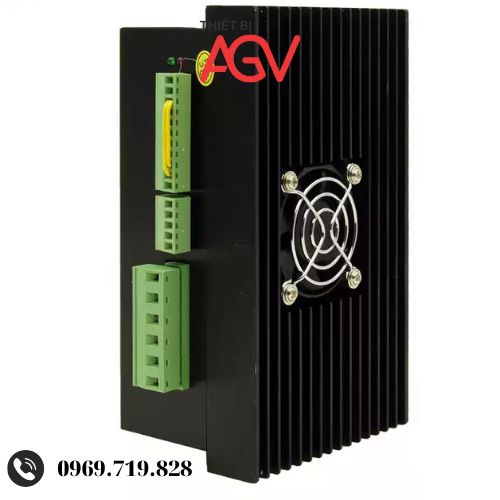

    Làm mát

    Tản nhiệt tự nhiên hoặc cưỡng bức



    Môi trường

    Tránh bụi, dầu và khí ăn mòn

    Nhiệt độ vận hành

    10 °C – 50 °C

    Độ ẩm

    ≤ 90 % RH (không ngưng tụ)

    Rung động tối đa

    5.7 m/s²

    Nhiệt độ lưu kho

    0 °C – 50 °C

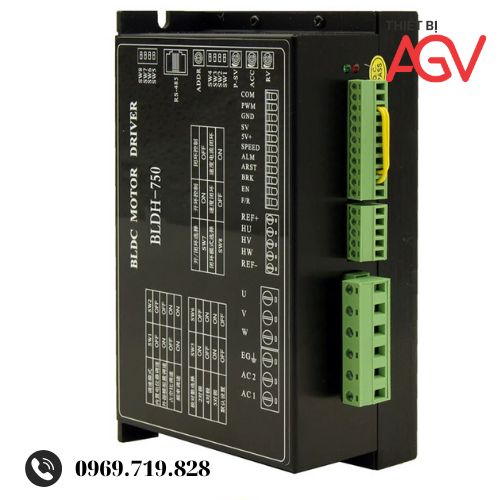

    2.3 Bảng mô tả tín hiệu và cổng kết nối





    Loại tín hiệu





    Chân (Tên cổng)





    Nội dung / Chức năng

    Tín hiệu điều khiển







    COM

    Cổng chung cho tín hiệu điều khiển bên ngoài (có thể nối với đầu ra PLC 24V).









    PWM

    Ngõ vào tín hiệu tần số xung hoặc tỷ lệ chu kỳ (PWM) để điều khiển tốc độ. Có thể chọn chế độ điều tốc qua SW1, SW2.









    GND

    Cổng đất của mạch điều khiển (chung COM).









    SV

    Ngõ vào tín hiệu tốc độ từ nguồn ngoài.









    5V+







    Cổng nguồn 5V nội bộ, có thể cấp cho biến trở ngoài để điều chỉnh tốc độ.







    Tín hiệu đầu ra







    SPEED

    Cổng tín hiệu xung tốc độ tương ứng với tốc độ quay của động cơ. Có thể dùng tín hiệu SPEED-OUT để tính tốc độ quay của động cơ.
    Công thức tính:
     N (rpm) = (F / P) × 60 / 3
    Trong đó:
      F: tần số xung đầu ra (Hz)
      P: số đôi cực của động cơ
    Ví dụ: động cơ 4 cực, F = 1 s/2 ms = 500 Hz
     → N = (500 / 4) × 60 / 3 = 2500 rpm

    Tín hiệu báo lỗi







    ALM







    Ngõ ra tín hiệu báo lỗi của bộ điều khiển. Bình thường mức 5 V, khi có lỗi mức 0 V.







    Tín hiệu điều khiển







    ARST







    Cổng reset lỗi. Khi xuất hiện lỗi, nối tạm thời chân này với GND để xóa cảnh báo lỗi.









    BRK

    Cổng phanh nhanh. Khi chân BRK nối GND → động cơ dừng nhanh. Khi hở → động cơ chạy bình thường.









    EN

    Cổng bật/tắt động cơ. Khi EN nối GND → động cơ dừng tự nhiên. Khi ngắt → động cơ hoạt động.









    F/R







    Cổng điều khiển chiều quay. Khi F/R nối GND → động cơ quay ngược. Khi ngắt → quay thuận.







    Tín hiệu Hall







    REF+







    Cổng nguồn tín hiệu Hall của động cơ không chổi than.









    HU, HV, HW







    Ba ngõ vào tín hiệu Hall từ động cơ DC không chổi than.









    REF-







    Cổng đất của tín hiệu Hall.







    Kết nối động cơ







    U, V, W







    Ba pha đầu ra kết nối với ba pha của động cơ DC không chổi than.







    Kết nối nguồn







    EG







    Nối đất bảo vệ (Earth Ground).









    AC2, AC1







    Ngõ vào nguồn xoay chiều AC (phạm vi điện áp: AC 180 – 265 V).

    Kết luận

    Bộ điều khiển BLDH-750 là thiết bị điều khiển động cơ không chổi than hiệu suất cao, hỗ trợ nhiều phương thức điều tốc (nội bộ, điện áp, PWM, xung tần số, RS-485), tích hợp bảo vệ toàn diện, phù hợp cho các ứng dụng yêu cầu mô-men lớn, tốc độ cao và độ ổn định tốt.
