Điều khiển động cơ BLDC 9-24V 3A, RS485, Modbus, AQMD2403BLS

    • Mã hàng AQMD2403BLS
    • Thời gian cập nhật: 11/03/2026
    • Đánh giá comment rank 5
    • Giá bán 3.000.000 đ
    • Số tiền thanh toán： 3.000.000đ

    Liên hệ mua hàng
    Tổng đài 0969719828
    0969719828




    Từ Khóa：

    Mô tả hàng hóa

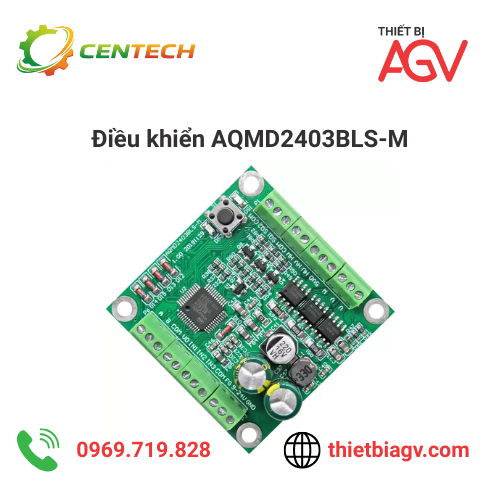

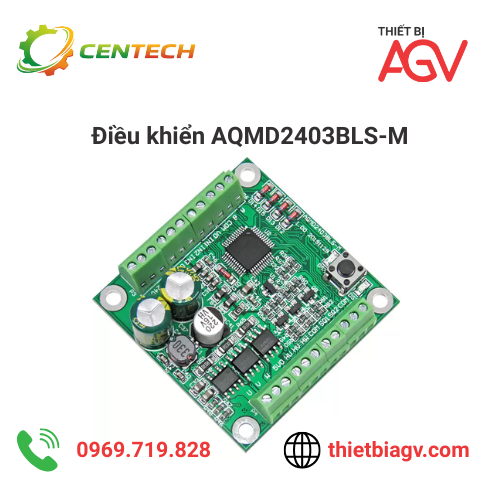

    Driver điều khiển động cơ BLDC AQMD2403BLS 9-24V

    Driver AQMD2403BLS là bộ điều khiển động cơ không chổi than BLDC sử dụng vi xử lý ARM Cortex-M3 tốc độ 72MHz. Thiết bị hỗ trợ điều khiển ba vòng gồm dòng điện, tốc độ và vị trí, giúp động cơ vận hành ổn định và định vị chính xác.

    Driver có thể điều khiển động cơ BLDC thông thường với độ chính xác tương tự hệ thống servo hoặc stepper, đồng thời hỗ trợ nhiều phương thức điều khiển như tín hiệu analog, PWM, xung và truyền thông RS485.

    1/ Đặc điểm nổi bật

    • Điều khiển ba vòng: dòng điện – tốc độ – vị trí

    • Điều chỉnh tốc độ nhanh, ổn định và định vị chính xác

    • Tự động giảm dòng khi quá tải hoặc kẹt động cơ

    • Hỗ trợ nhiều phương thức điều khiển:

      • tín hiệu analog

      • tín hiệu xung (pulse)

      • truyền thông RS485

    Nhờ thuật toán điều khiển PID, driver giúp động cơ BLDC có thể hoạt động với độ ổn định cao và phản hồi nhanh.

    2/ Đặc điểm chức năng

    • Điện áp nguồn: 9V – 24V DC

    • Dòng ra định mức: 3A

    • Dòng ra tối đa:

      • 4A liên tục

      • 6A tăng cường

    Driver hỗ trợ nhiều chế độ điều khiển:

    • Điều chỉnh tốc độ bằng PWM

    • Điều khiển mô-men (dòng ổn định)

    • Điều khiển vòng kín tốc độ

    • Điều khiển vị trí vòng kín

    3/ Tín hiệu điều khiển hỗ trợ

    Driver hỗ trợ nhiều loại tín hiệu điều khiển:

    • Chiết áp

    • Tín hiệu analog

    • Tín hiệu logic

    • Công tắc điều khiển

    • PWM

    • Tín hiệu tần số hoặc xung

    • RS485 Modbus

    Dải điện áp tín hiệu:

    • Analog: 0 – 3.3V

    • Logic: 0 / 3.3 / 5V

    Driver có thể cấu hình ngưỡng tín hiệu và tuyến tính tín hiệu điều khiển.

    4/ Giao tiếp truyền thông

    Driver hỗ trợ giao tiếp RS485 với các đặc điểm:

    • Hỗ trợ nhiều thiết bị trên cùng bus RS485

    • Hỗ trợ giao thức Modbus RTU

    • Tương thích PLC và bộ điều khiển công nghiệp

    Thông số truyền thông:

    • Baudrate: 9600 – 115200 bps

    • Dữ liệu: 8 bit

    • Hỗ trợ kiểm tra chẵn lẻ

    5/ Các chức năng bảo vệ

    Driver tích hợp nhiều cơ chế bảo vệ để đảm bảo an toàn cho hệ thống:

    • Bảo vệ quá dòng

    • Bảo vệ kẹt động cơ

    • Bảo vệ quá nhiệt

    • Bảo vệ quá áp và thấp áp

    • Bảo vệ đảo cực nguồn

    • Bảo vệ ngắn mạch đầu ra

    Ngoài ra driver còn có chức năng:

    • tự học pha động cơ

    • cảnh báo lỗi Hall

    • phát hiện kẹt rotor

    6/ Thông số kỹ thuật

    • Điện áp nguồn: 9V – 24V DC

    • Dòng định mức: 3A

    • Dòng tối đa: 6A

    Các thông số khác:

    • Tốc độ động cơ: 0 – 10000 RPM

    • Tần số PWM: 18kHz

    • Dead-time PWM: 0.5µs

    • Dải điều chỉnh PWM: 0.1% – 100%

    Thông số đo dòng:

    • Độ phân giải: 0.03A

    • Độ chính xác: 0.06A

    Nhiệt độ làm việc:

    • −30°C đến 70°C

    7/ So sánh các loại động cơ dùng cho điều khiển vị trí

    Động cơ bước

    Ưu điểm:

    • giá rẻ

    • độ chính xác cao

    Nhược điểm:

    • tốc độ thấp

    • dễ mất bước khi tăng tốc cao

    Động cơ servo

    Ưu điểm:

    • độ chính xác cao

    • tốc độ cao

    • không mất bước

    Nhược điểm:

    • chi phí cao

    Động cơ BLDC có Hall

    Ưu điểm:

    • tốc độ cao

    • dòng không tải nhỏ

    • không mất bước

    Chi phí thấp hơn servo nên BLDC là giải pháp hiệu quả cho nhiều ứng dụng.

    Khi kết hợp hộp giảm tốc, hệ thống có thể đạt độ chính xác định vị khoảng 1 mm.

    8/ Ứng dụng

    Driver AQMD2403BLS được sử dụng trong nhiều thiết bị tự động hóa:

    • cánh tay robot

    • cổng kiểm soát ra vào

    • cửa tự động

    • robot phục vụ

    • bàn trượt chuyển động

    • cơ cấu kéo tự động

    • xe robot thông minh

    Ngoài ra driver còn được sử dụng trong nhiều hệ thống điều khiển tự động khác.

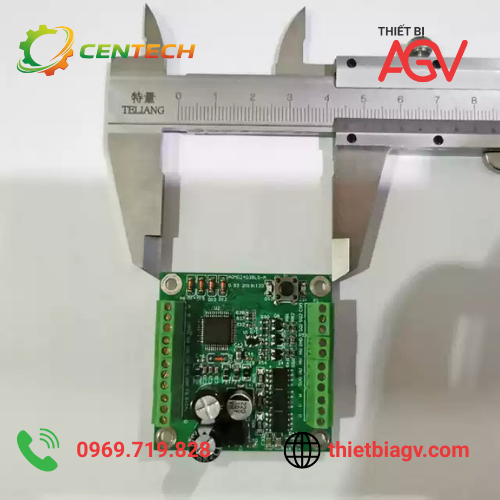

    9/ Kích thước driver

    Kích thước bo mạch:

    • chiều dài: 45 mm

    • chiều rộng: 45 mm

    • đường kính lỗ bắt vít: 3 mm

    Driver có thiết kế nhỏ gọn nên dễ dàng lắp đặt trong:

    • tủ điện

    • robot

    • thiết bị tự động hóa
