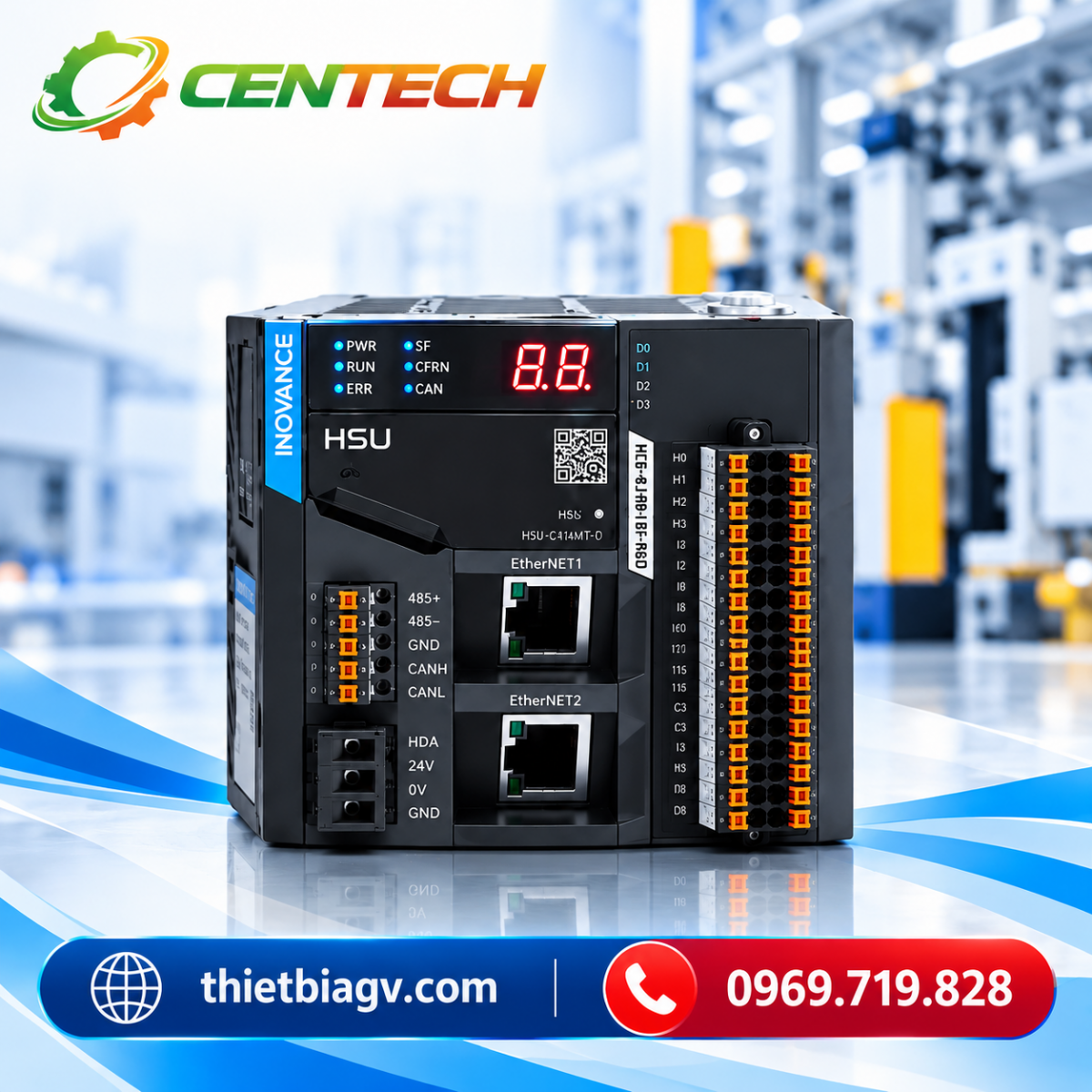

PLC INOVANCE H5U – PLC ETHERCAT

1. GIỚI THIỆU SẢN PHẨM

PLC Inovance H5U là dòng bộ điều khiển PLC hiệu suất cao của Inovance, được thiết kế cho các hệ thống tự động hóa máy móc, điều khiển Motion, servo, dây chuyền sản xuất, AGV/AMR và các hệ thống điều khiển công nghiệp.

H5U nổi bật với khả năng điều khiển nhiều trục, hỗ trợ EtherCAT, đồng thời tích hợp nhiều giao thức truyền thông công nghiệp như RS485, Modbus TCP/RTU, CANlink, CANopen, TCP/IP và UDP.

Thiết bị có kích thước nhỏ gọn khoảng 90 × 90 × 95 mm, giúp tiết kiệm không gian trong tủ điện nhưng vẫn cung cấp khả năng mở rộng I/O và Motion mạnh mẽ.

Công Ty TNHH Tự Động Hóa Centech cung cấp PLC Inovance H5U cùng các thiết bị tự động hóa công nghiệp, servo, biến tần, I/O và giải pháp điều khiển máy.

Hotline: 0969 719 828
Website: thietbiagv.com

2. ĐẶC ĐIỂM NỔI BẬT

Điều khiển Motion hiệu suất cao

H5U được thiết kế dành cho các ứng dụng yêu cầu điều khiển chuyển động chính xác.

Tùy phiên bản, dòng H5U hỗ trợ:

8 trục

16 trục

32 trục

EtherCAT Motion

Điều khiển servo

Điều khiển vị trí

Điều khiển đồng bộ nhiều trục

Đây là lựa chọn phù hợp cho các máy tự động hóa có nhiều cơ cấu chuyển động cần đồng bộ.

Hỗ trợ EtherCAT

PLC H5U tích hợp khả năng giao tiếp EtherCAT, cho phép kết nối với các thiết bị EtherCAT như:

Servo drive

Servo motor

I/O phân tán

Module mở rộng

Thiết bị Motion

EtherCAT giúp xây dựng hệ thống điều khiển nhiều trục với tốc độ truyền thông cao và khả năng đồng bộ tốt.

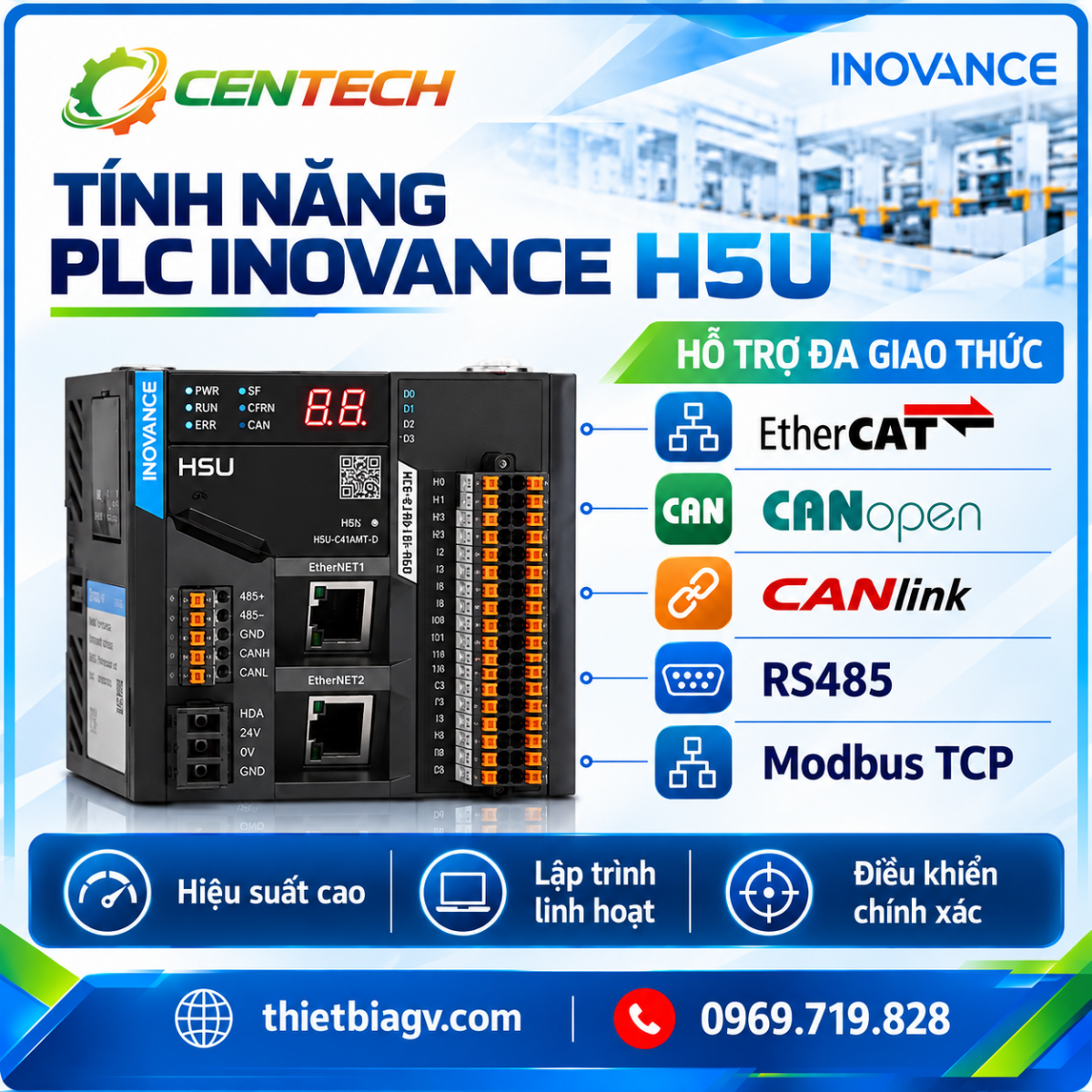

Hỗ trợ nhiều giao thức truyền thông

H5U hỗ trợ nhiều giao thức:

EtherCAT

EtherNET/IP

Modbus TCP

Modbus RTU

TCP/IP

UDP

CANopen

CANlink

RS485

Nhờ đó PLC có thể kết nối với nhiều thiết bị tự động hóa khác nhau trong cùng một hệ thống.

3. KHẢ NĂNG ĐIỀU KHIỂN NHIỀU TRỤC

H5U là dòng PLC phù hợp cho các ứng dụng Motion nhiều trục.

Theo thông số sản phẩm:

H5U có phiên bản 8 / 16 / 32 trục.

EtherCAT có thể hỗ trợ tối đa 32 trục đối với các phiên bản tương ứng.

Hỗ trợ điều khiển servo qua EtherCAT.

Có thể kết nối các hệ thống Motion và I/O phân tán.

Ngoài ra, PLC có 4 trục xung tốc độ cao cho các ứng dụng điều khiển vị trí bằng xung.

4. KHẢ NĂNG MỞ RỘNG I/O

H5U hỗ trợ mở rộng I/O để đáp ứng các hệ thống có số lượng cảm biến và cơ cấu chấp hành lớn.

Theo thông số sản phẩm:

16 điểm I/O cục bộ

Có thể mở rộng tối đa 72 trạm EtherCAT Slave, bao gồm cả thiết bị Hub.

Hỗ trợ module I/O mở rộng.

Hỗ trợ I/O phân tán qua EtherCAT.

Đặc biệt, hệ thống có thể mở rộng số lượng I/O đáng kể khi kết hợp với các module EtherCAT phù hợp.

- Sản phẩm tham khảo thêm: Bộ điều khiển giọng nói công nghiệp

- Video sản phẩm:

5. INPUT / OUTPUT TỐC ĐỘ CAO

PLC H5U được trang bị các kênh I/O tốc độ cao phục vụ các ứng dụng cần phản hồi nhanh.

Thông số:

4 kênh Input tốc độ cao 200 kHz

4 kênh Output tốc độ cao 200 kHz

Các kênh tốc độ cao phù hợp cho:

Điều khiển servo

Điều khiển step motor

Đọc encoder

Định vị

Đo tốc độ

Đếm xung

Điều khiển cơ cấu chuyển động

6. TRUYỀN THÔNG RS485

PLC được tích hợp 1 cổng RS485, có thể sử dụng để giao tiếp với các thiết bị công nghiệp.

Ví dụ:

Biến tần

Đồng hồ đo

Bộ điều khiển nhiệt độ

RFID

HMI

Thiết bị đo

PLC khác

Thiết bị Modbus RTU

Hỗ trợ giao tiếp thông qua Modbus RTU.

7. GIAO TIẾP CAN

H5U hỗ trợ giao tiếp CAN, đồng thời hỗ trợ:

CANopen

CANlink

Điều này giúp PLC dễ dàng kết nối với các thiết bị có giao tiếp CAN trong hệ thống tự động hóa.

Các ứng dụng tiêu biểu:

Servo

Biến tần

Thiết bị điều khiển chuyển động

Thiết bị I/O

Thiết bị CANopen

Thiết bị ngoại vi công nghiệp

8. KẾT NỐI ETHERNET

PLC H5U hỗ trợ kết nối Ethernet và nhiều giao thức mạng công nghiệp.

Có thể sử dụng:

Modbus TCP

TCP/IP

UDP

EtherCAT

EtherNET/IP tùy cấu hình/chức năng hỗ trợ

Ethernet giúp PLC kết nối với:

Máy tính công nghiệp

HMI

SCADA

PLC khác

Máy chủ

Thiết bị Ethernet công nghiệp

Đồng thời thuận tiện cho việc giám sát và trao đổi dữ liệu trong hệ thống.

9. LẬP TRÌNH PLC

H5U hỗ trợ các ngôn ngữ lập trình PLC phổ biến:

LD – Ladder Diagram

SFC – Sequential Function Chart

PLC hỗ trợ môi trường lập trình của Inovance như InoProShop, phục vụ lập trình và cấu hình hệ thống.

Có thể sử dụng để xây dựng chương trình:

Điều khiển máy

Điều khiển Motion

Điều khiển servo

Điều khiển trình tự

Điều khiển dây chuyền

Thu thập dữ liệu

Giao tiếp thiết bị

10. DUNG LƯỢNG CHƯƠNG TRÌNH, DỮ LIỆU

Theo thông số được cung cấp:

Dung lượng chương trình người dùng: khoảng 200K steps

Bộ nhớ dữ liệu tùy chỉnh: 2 MB

Trong đó có khoảng 256 KB hỗ trợ lưu giữ dữ liệu

Hỗ trợ vùng dữ liệu và tham số phục vụ chương trình điều khiển.

Dung lượng này phù hợp với nhiều ứng dụng điều khiển máy và dây chuyền tự động hóa.

11. HỖ TRỢ USB VÀ THẺ SD

PLC hỗ trợ USB và thẻ SD cho các nhu cầu:

Tải chương trình

Sao lưu chương trình

Cập nhật chương trình

Lưu trữ dữ liệu

Cấu hình thiết bị

Theo thông tin sản phẩm, chức năng USB/SD có thể được sử dụng để tải chương trình và cập nhật firmware tùy chức năng cụ thể.

12. KÍCH THƯỚC NHỎ GỌN

H5U được thiết kế với kích thước:

90 × 90 × 95 mm

Thiết kế nhỏ gọn giúp:

Tiết kiệm diện tích tủ điện

Dễ bố trí thiết bị

Dễ lắp đặt

Thuận tiện bảo trì

Phù hợp với máy móc có không gian hạn chế

Mặc dù kích thước nhỏ nhưng PLC vẫn tích hợp nhiều giao tiếp và khả năng mở rộng mạnh.

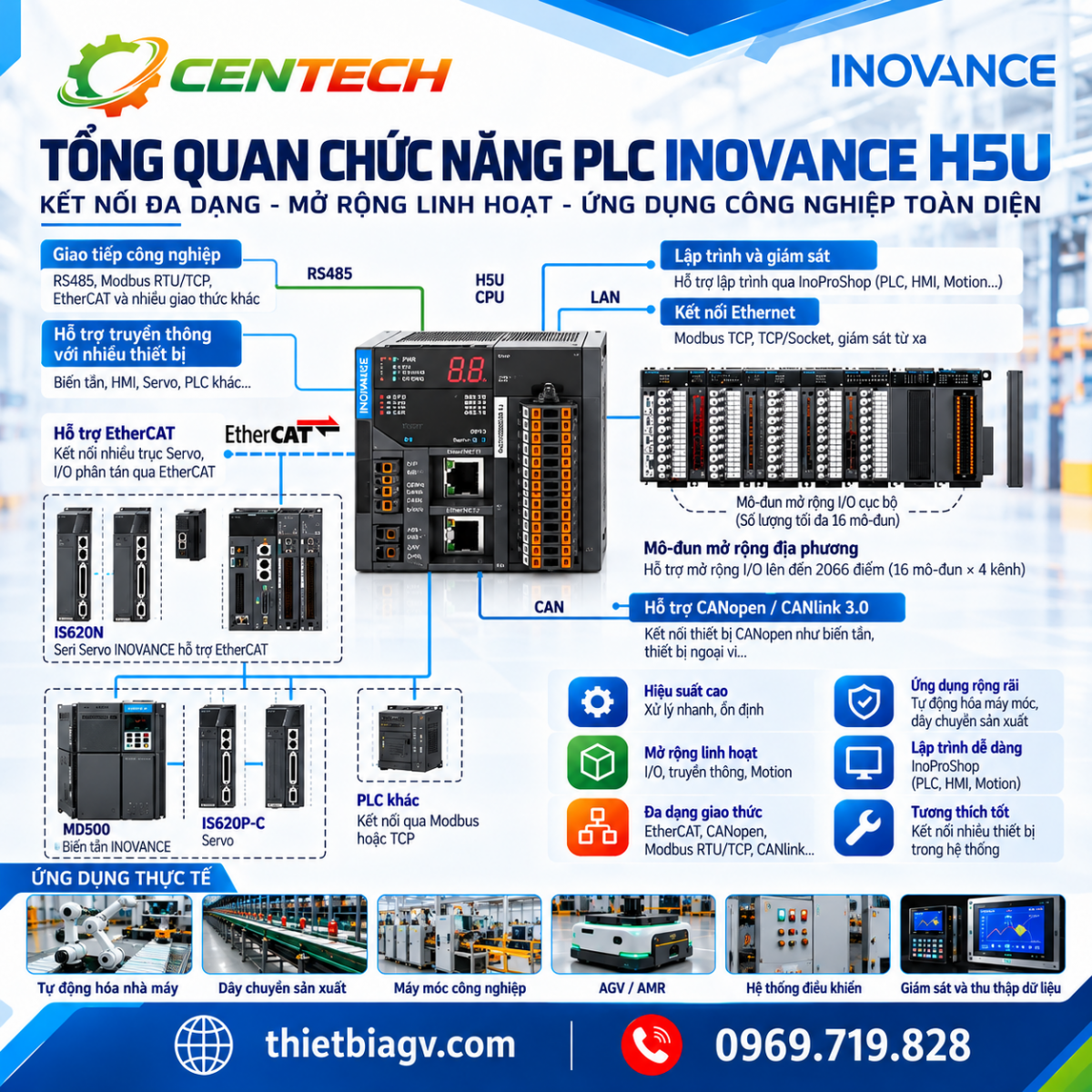

13. KHẢ NĂNG KẾT NỐI THIẾT BỊ

H5U có thể đóng vai trò là bộ điều khiển trung tâm của hệ thống.

Có thể kết nối:

PLC H5U EtherCAT Servo Drive Servo Motor

Đồng thời:

PLC H5U Ethernet HMI / SCADA / Máy tính

Và:

PLC H5U RS485 Biến tần / Đồng hồ / Thiết bị Modbus

Hoặc:

PLC H5U CAN/CANopen Thiết bị CAN

Nhờ đó H5U có thể xây dựng hệ thống điều khiển tập trung với nhiều loại thiết bị khác nhau.

14. THÔNG SỐ KỸ THUẬT

Lưu ý: Số trục, giao thức và chức năng cụ thể có thể khác nhau tùy mã H5U. Khi lựa chọn sản phẩm cần đối chiếu đúng mã hàng và cấu hình thực tế.

15. ỨNG DỤNG CỦA PLC INOVANCE H5U

PLC H5U phù hợp với nhiều lĩnh vực tự động hóa:

Tự động hóa máy móc

Máy đóng gói

Máy dán nhãn

Máy cắt

Máy cấp liệu

Máy lắp ráp

Máy kiểm tra

Máy gia công

Dây chuyền sản xuất

Băng tải

Phân loại sản phẩm

Đóng gói

Lắp ráp tự động

Điều khiển nhiều công đoạn

Điều khiển Motion

Servo

Step motor

Điều khiển nhiều trục

Đồng bộ chuyển động

Điều khiển vị trí

Điều khiển tốc độ

AGV / AMR

Có thể sử dụng H5U làm bộ điều khiển trong các hệ thống:

AGV

AMR

Robot vận chuyển

Robot công nghiệp

Hệ thống logistics tự động

Hệ thống giám sát

Kết hợp với:

HMI

SCADA

Máy tính công nghiệp

IoT Gateway

Thiết bị thu thập dữ liệu

để xây dựng hệ thống giám sát và điều khiển tập trung.

16. ƯU ĐIỂM CỦA INOVANCE H5U

Hiệu suất cao: xử lý nhanh, phù hợp các hệ thống điều khiển phức tạp.

Điều khiển nhiều trục: hỗ trợ tới 32 trục EtherCAT tùy phiên bản.

EtherCAT tích hợp: thuận tiện kết nối servo và I/O phân tán.

Đa giao thức: RS485, CANopen, CANlink, Modbus TCP/RTU, TCP/IP, UDP và các giao thức Ethernet được hỗ trợ theo cấu hình.

Mở rộng linh hoạt: hỗ trợ module I/O cục bộ và EtherCAT.

Kích thước nhỏ: chỉ khoảng 90 × 90 × 95 mm, tiết kiệm không gian tủ điện.

Lập trình linh hoạt: hỗ trợ LD, SFC và môi trường InoProShop.

Phù hợp công nghiệp: được thiết kế cho các hệ thống máy móc và tự động hóa cần khả năng điều khiển ổn định.

17. CENTECH – CUNG CẤP PLC INOVANCE VÀ THIẾT BỊ TỰ ĐỘNG HÓA

Công Ty TNHH Tự Động Hóa Centech cung cấp PLC Inovance H5U cùng các thiết bị phục vụ hệ thống tự động hóa công nghiệp.

Các sản phẩm có thể kết hợp cùng PLC:

PLC

Servo

Servo Motor

Biến tần

HMI

Module I/O

EtherCAT

Encoder

RFID

Cảm biến

Máy tính công nghiệp

Thiết bị AGV/AMR

Thiết bị điều khiển Motion

Centech có thể tư vấn cấu hình PLC, số lượng trục, module I/O, servo và phương án truyền thông phù hợp với từng hệ thống máy.
