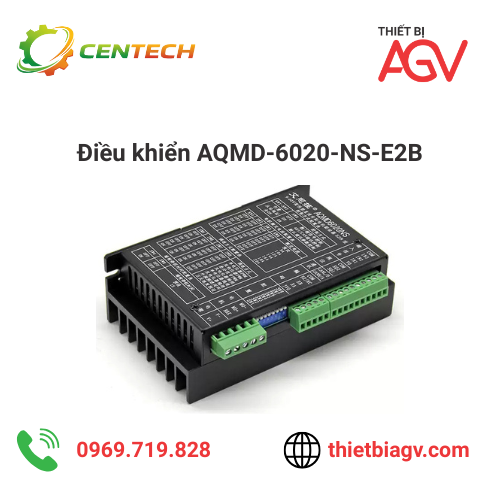

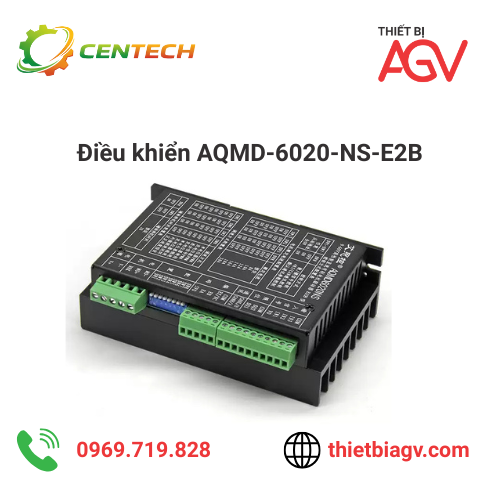

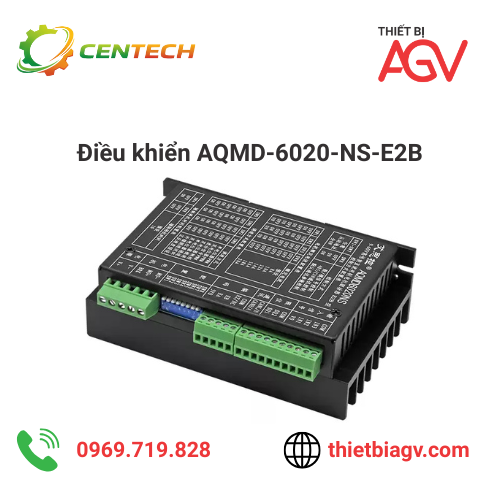

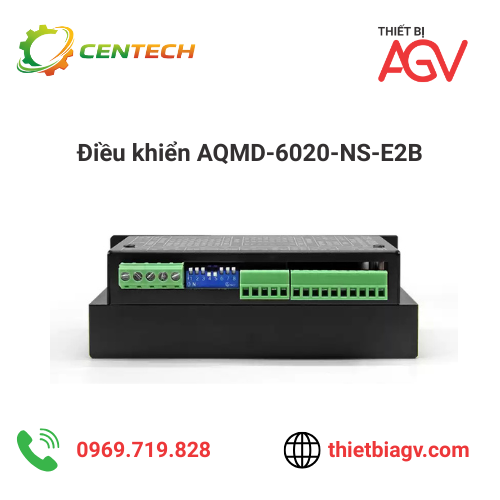

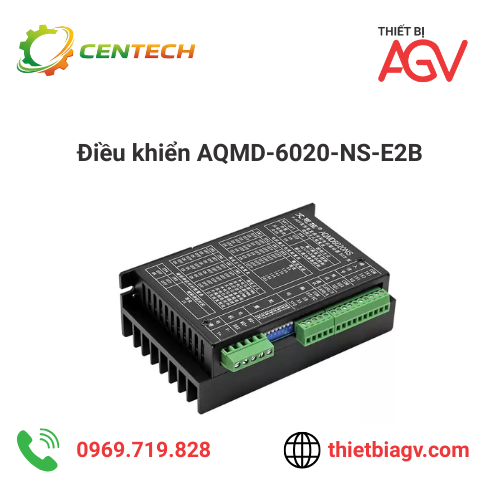

Driver điều khiển động cơ BLDC công nghiệp AQMD-6020-NSE2B

1/Giới thiệu driver điều khiển động cơ BLDC

Driver AQMD6015BLS là bộ điều khiển động cơ không chổi than (BLDC) được thiết kế cho các hệ thống tự động hóa công nghiệp. Thiết bị hỗ trợ nhiều chế độ điều khiển khác nhau như điều khiển tốc độ, điều khiển mô-men và điều khiển vị trí vòng kín.

Driver hoạt động trong dải điện áp rộng từ 9V đến 60V, dòng điện đầu ra định mức 15A, dòng tối đa 30A, phù hợp cho các ứng dụng robot, AGV, băng tải, cơ cấu cơ điện và thiết bị công nghiệp.

2/ Đặc điểm chức năng

• Dải điện áp làm việc: 9 – 60V

• Dòng điện đầu ra định mức: 15A

• Dòng điện đầu ra tối đa: 30A

Driver hỗ trợ nhiều loại tín hiệu điều khiển:

• Biến trở

• Tín hiệu analog 0 – 10V

• Tín hiệu logic 0 / 3.3 / 5 / 12 / 24V

• Tín hiệu công tắc

• PWM

• Tần số

• Xung

• RS485

• CAN (chỉ phiên bản tiêu chuẩn

Các phương thức điều khiển động cơ

• Driver hỗ trợ nhiều phương thức điều khiển khác nhau để phù hợp với nhiều ứng dụng công nghiệp:

• Điều khiển tốc độ bằng PWM (điều chỉnh chu kỳ làm việc)

• Điều khiển mô-men bằng dòng điện ổn định

• Ngoài ra driver còn hỗ trợ cài đặt thời gian tăng tốc và giảm tốc, giúp động cơ vận hành êm và chính xác hơn.

• Điều khiển vòng kín tốc độ

• Điều khiển vòng kín vị trí (góc hoặc khoảng cách)

• ác model driver AQMD6020BLS

  Driver dòng AQMD6020BLS có nhiều phiên bản khác nhau:

• AQMD6020BLS-E2 (bản tiêu chuẩn khuyến nghị)

• AQMD6020BLS-E3 (bản nâng cấp cơ bản)

• AQMD6020BLS (bản phổ thông cách ly RS485)

• Dải điện áp nguồn: 9 – 60V

• Dòng điện định mức: 16A

• Dòng điện tối đa:

  • 35A đối với AQMD6020BLS-E2

  • 35A đối với AQMD6020BLS-E3

  • 20A đối với AQMD6020BLS

• Một số tính năng chỉ có trên phiên bản cao cấp:

• Tăng cường mô-men khi khởi động

• Giới hạn dòng khi quá tải

• Giám sát nhiệt độ driver

• Bảo vệ quá áp và thấp áp

• Cách ly truyền thông RS485 hoặc CAN

• Thông số chính:

3/ Bộ xử lý và phần cứng

Driver sử dụng bộ xử lý ARM Cortex-M3 @ 72MHz, cho khả năng tính toán nhanh và điều khiển chính xác.

Các thành phần phần cứng chính:

• Mạch phát hiện dòng điện chính xác sử dụng op-amp OP2177

• Chip driver MOSFET IR2104S

• Bảo vệ ESD cho cổng giao tiếp

• Cầu chì bảo vệ đầu vào nguồn và đầu ra động cơ

4/ Thông số kỹ thuật chính

• Điện áp đầu vào: DC 9 – 60V

• Dòng điện định mức: 15A

• Dòng điện tối đa: 20A / 30A

• Dòng phanh mềm tối đa: 6A

• Số kênh điều khiển: 1 kênh

Thông số điều khiển:

• Tần số PWM: 18 kHz

• Dải PWM: 0.1% – 100%

• Dead time PWM: 0.5 µs

Thông số môi trường:

• Nhiệt độ làm việc: -25°C đến 80°C

Kích thước: 136 × 82 × 45 mm

5/ Ứng dụng thực tế

Driver BLDC AQMD6015BLS được sử dụng trong nhiều hệ thống tự động hóa:

• Robot công nghiệp

• AGV và AMR

• Băng tải tự động

• Máy CNC

• Thiết bị cơ điện chính xác

• Hệ thống truyền động trong nhà máy

Nếu anh/chị đang cần driver điều khiển động cơ BLDC công nghiệp với nhiều chế độ điều khiển và hỗ trợ giao tiếp RS485, CAN, Modbus, các model AQMD6020BLS-E2, AQMD6020BLS-E3, AQMD6015BLS-A1, AQMD6015BLS-A2, AQMD6015BLS-B2 là lựa chọn phù hợp cho hệ thống tự động hóa.
